【作 者】宋桂軍

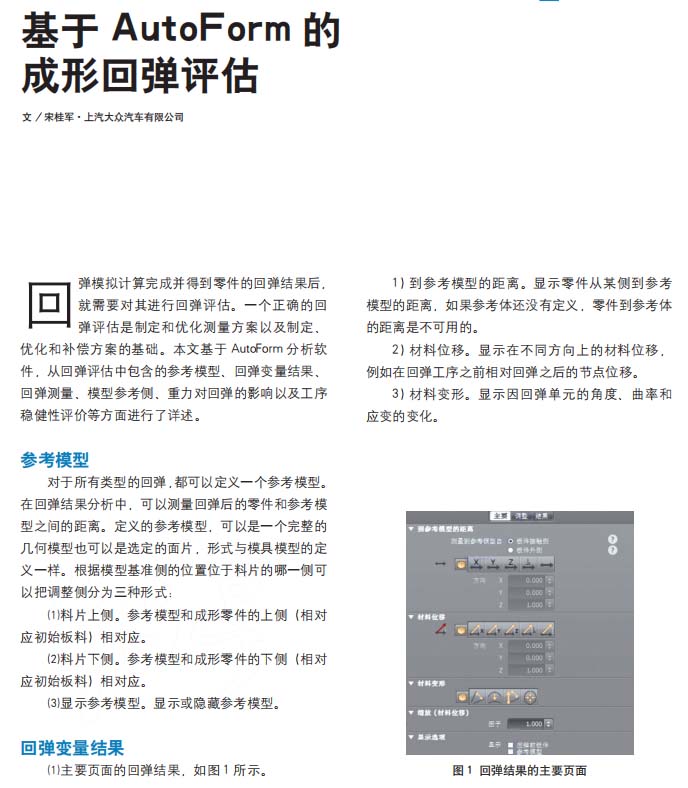

　　回彈模擬計算完成并得到零件的回彈結果后，就需要對其進行回彈評估。一個正確的回彈評估是制定和優化測量方案以及制定、優化和補償方案的基礎。本文基于AutoForm分析軟件，從回彈評估中包含的參考模型、回彈變量結果、回彈測量、模型參考側、重力對回彈的影響以及工序穩健性評價等方面進行了詳述。

　　【參考模型】

　　對于所有類型的回彈，都可以定義一個參考模型。在回彈結果分析中，可以測量回彈后的零件和參考模型之間的距離。定義的參考模型，可以是一個完整的幾何模型也可以是選定的面片，形式與模具模型的定義一樣。根據模型基準側的位置位于料片的哪一側可以把調整側分為三種形式：

　　⑴料片上側。參考模型和成形零件的上側（相對應初始板料）相對應。

　?、屏掀聜?cè)。參考模型和成形零件的下側（相對應初始板料）相對應。

　?、秋@示參考模型。顯示或隱藏參考模型。

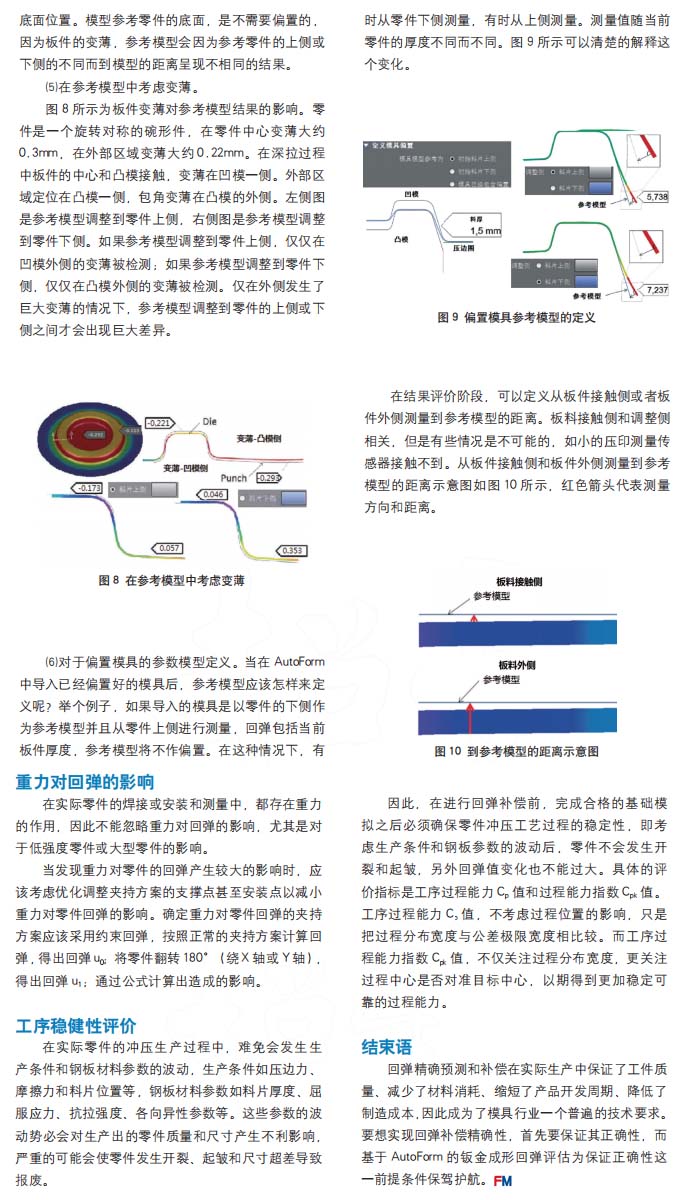

　　【結束語】

　　回彈精確預測和補償在實際生產中保證了工件質量、減少了材料消耗、縮短了產品開發周期、降低了制造成本，因此成為了模具行業一個普遍的技術要求。要想實現回彈補償精確性，首先要保證其正確性，而基于 AutoForm 的鈑金成形回彈評估為保證正確性這一前提條件保駕護航。
