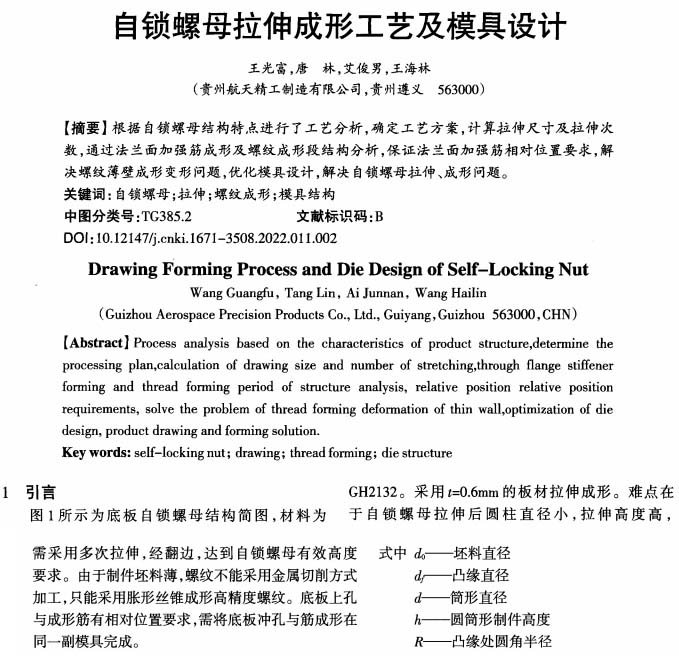

【作 者】王光富;唐林;艾俊男;王海林

　　【引 言】

　　圖1所示為底板自鎖螺母結構簡圖，材料為GH2132。采用t=0．6mm的板材拉伸成形。難點在于自鎖螺母拉伸后圓柱直徑小，拉伸高度高，需采用多次拉伸，經翻邊，達到自鎖螺母有效高度要求。由于制件坯料薄，螺紋不能采用金屬切削方式加工，只能采用脹形絲錐成形高精度螺紋。底板上孑L與成形筋有相對位置要求，需將底板沖孔與筋成形在同一副模具完成。

　　【自鎖螺母結構特點及工藝方案】

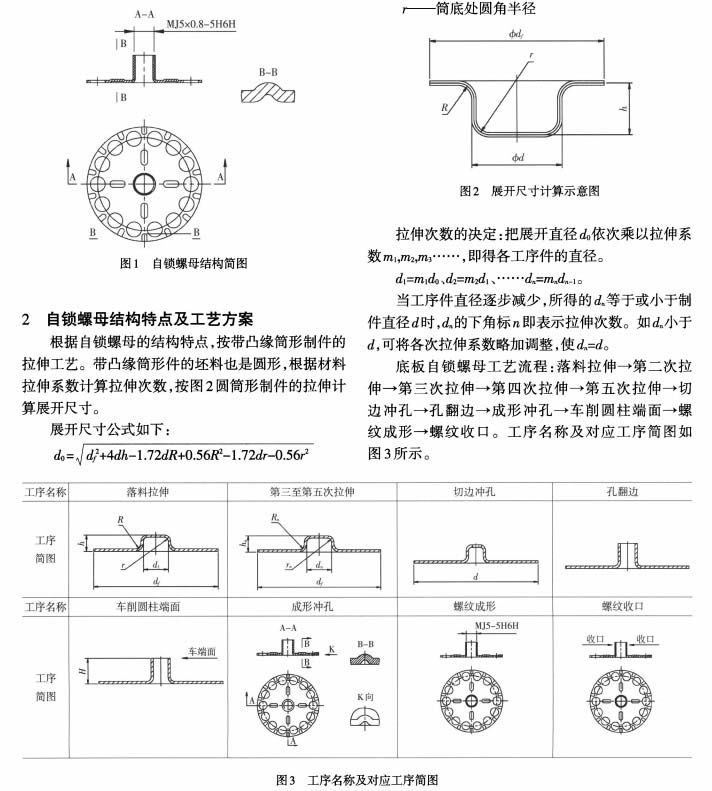

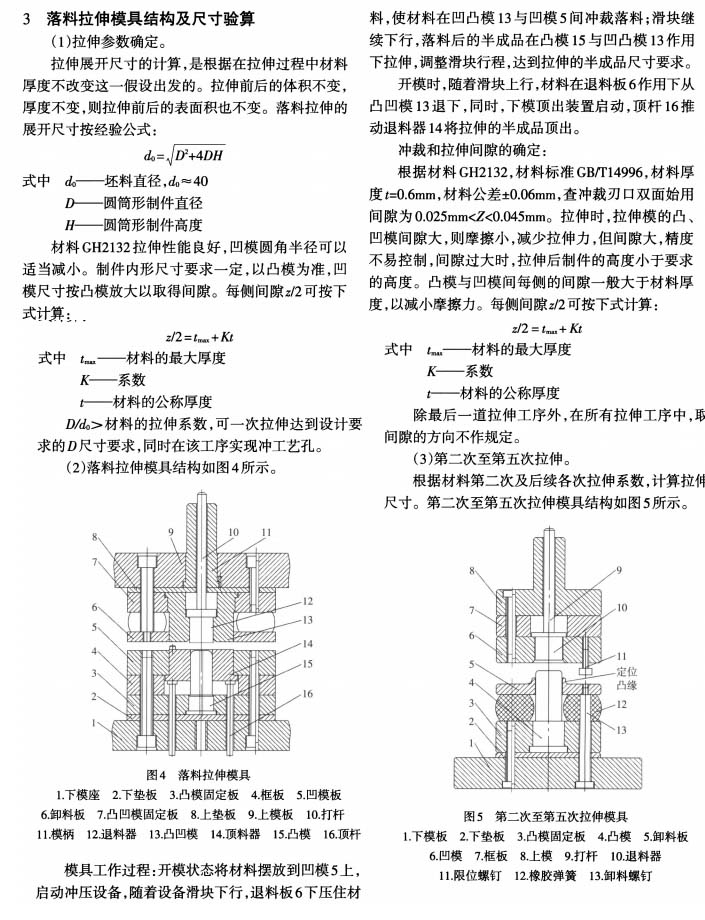

　　根據自鎖螺母的結構特點，按帶凸緣筒形制件的拉伸工藝。帶凸緣筒形件的坯料也是圓形，根據材料拉伸系數計算拉伸次數，按圖2圓筒形制件的拉伸計算展開尺寸。

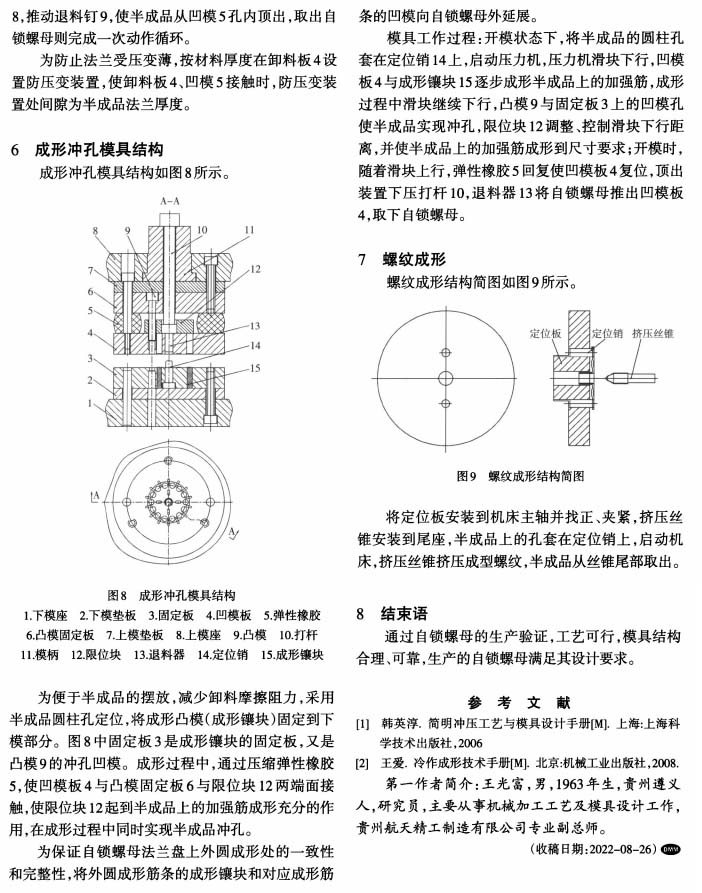

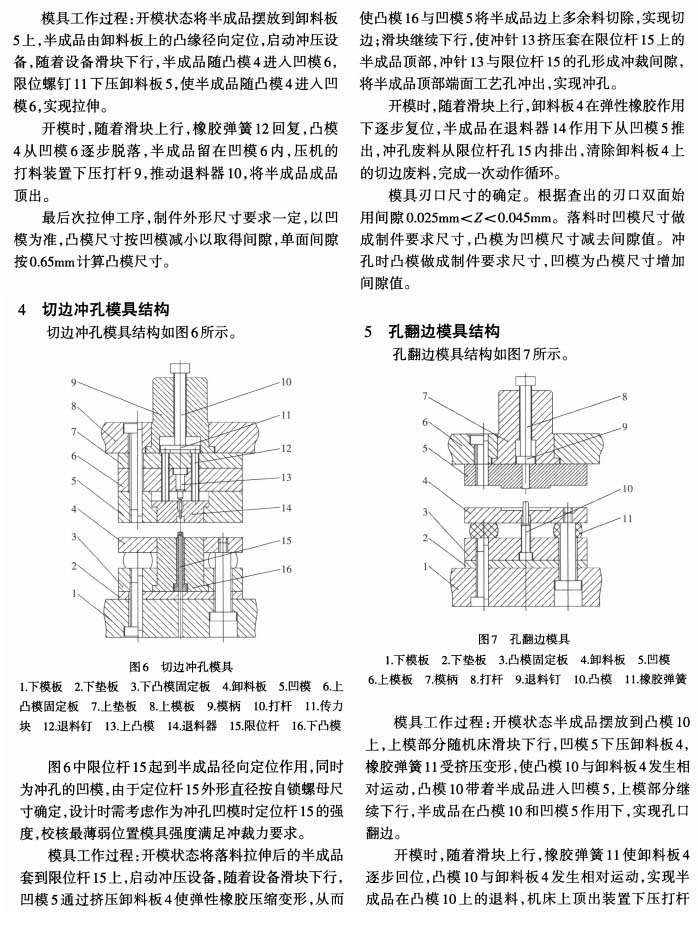

　　【結束語】

　　通過自鎖螺母的生產驗證，工藝可行，模具結構合理、可靠，生產的自鎖螺母滿足其設計要求。

　　以下是正文：
