【作 者】李紅兒;葉建鋒

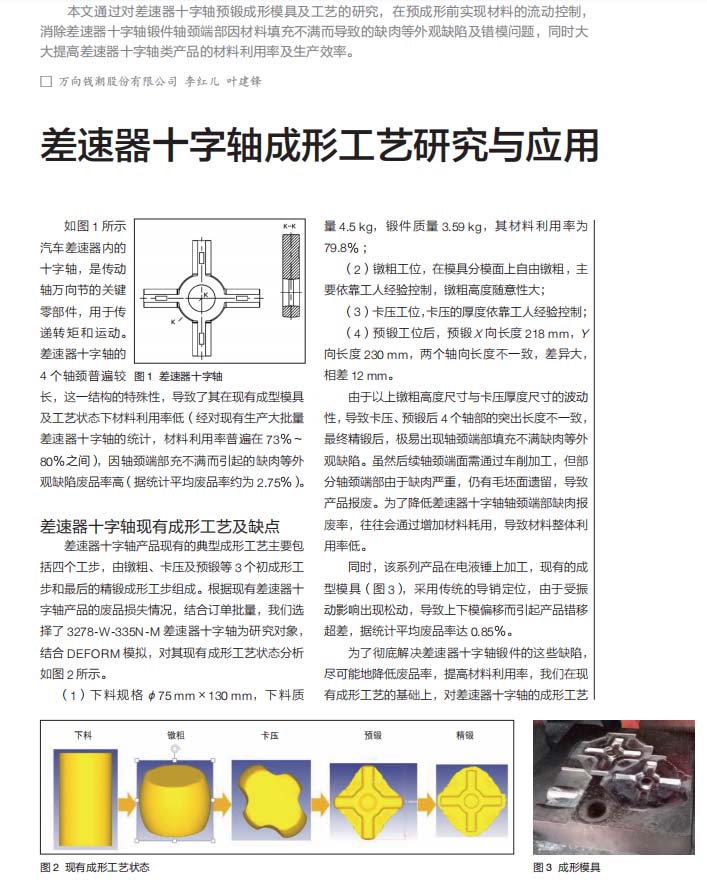

　　如圖1所示汽車差速器內的十字軸，是傳動軸萬向節的關鍵零部件，用于傳遞轉矩和運動。

　　差速器十字軸的4個軸頸普遍較長，這一結構的特殊性，導致了其在現有成型模具及工藝狀態下材料利用率低（經對現有生產大批量差速器十字軸的統計，材料利用率普遍在 73％～80％之間），因軸頸端部充不滿而引起的缺肉等外觀缺陷廢品率高（據統計平均廢品率約為 2.75％）。

　　本文通過對差速器十字軸預鍛成形模具及工藝的研究，在預成形前實現材料的流動控制，消除差速器十字軸鍛件軸頸端部因材料填充不滿而導致的缺肉等外觀缺陷及錯模問題，同時大大提高差速器十字軸類產品的材料利用率及生產效率。

　　【結 論】

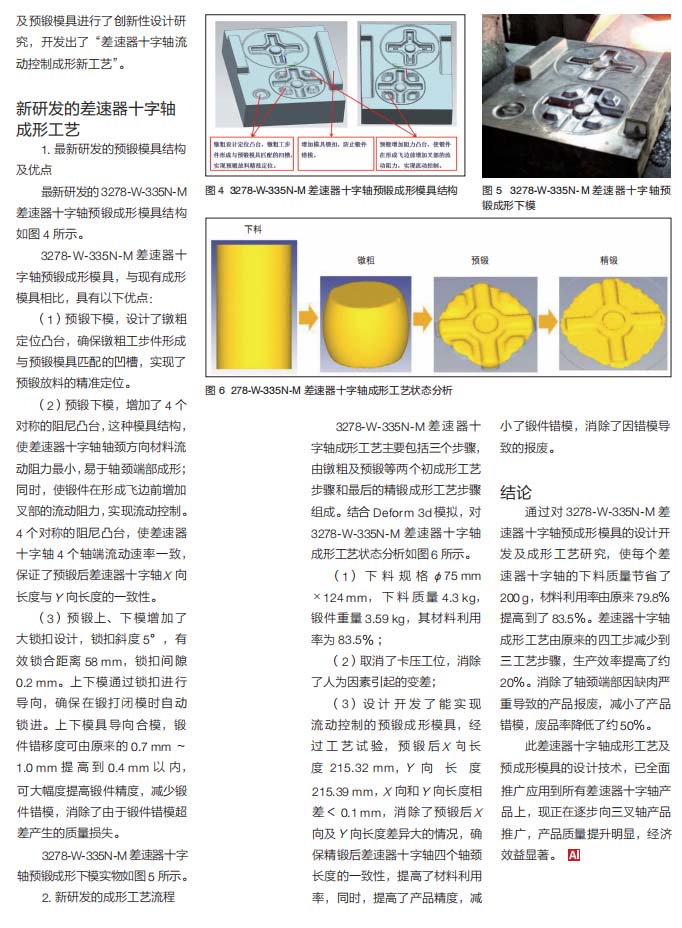

　　通過對3278-W-335N-M 差速器十字軸預成形模具的設計開發及成形工藝研究，使每個差速器十字軸的下料質量節省了200g，材料利用率由原來79.8％提高到了83.5％。差速器十字軸成形工藝由原來的四工步減少到三工藝步驟，生產效率提高了約20％。消除了軸頸端部因缺肉嚴重導致的產品報廢，減小了產品錯模，廢品率降低了約 50％。此差速器十字軸成形工藝及預成形模具的設計技術，已全面推廣應用到所有差速器十字軸產品上，現正在逐步向三叉軸產品推廣，產品質量提升明顯，經濟效益顯著。

　　以下是正文：
