計算機集成制造系統:基于背板的雙面數控漸進成形方法

2023-11-06
摘要:本文在雙面數控漸進成形中引入背板,研究了基于背板的DSIF策略對板材成形件成形質量的影響,對雙面數控漸進成形中背板的生成方法和背板的有效性進行了探討。

  【作 者】朱虎;肖冬選;姜在寬

  【前 言】

  數控漸進成形技術是一種新型無模成形技術[1],其成形原理是將待成形件的三維變形過程離散為二維層面上的逐點擠壓累積效應,即工具頭在成形軌跡的控制下,沿著模型輪廓對邊緣固定的板材進行逐點逐層擠壓[2],最終成形出所需板材件的一種成形方式[3]。數控漸進成形具有成形設備簡單、成形力小、板材利用率高等優點川,尤其適用于小批量、多品種、個性化[5-6]板材類零件的成形加工和樣件試制。

  數控漸進成形在成形過程中時刻發生著局部塑性變形,其成形過程存在變形不穩定、成形件精度低、表面質量差等問題[7]。支撐的使用能夠在一定程度上提高成形件的質量和精度,因此數控漸進成形大都采用支撐[8-9]。本文在雙面數控漸進成形中引入背板,研究了基于背板的DSIF策略對板材成形件成形質量的影響,對雙面數控漸進成形中背板的生成方法和背板的有效性進行了探討。

  【結束語】

  本文基于VC++、 OpenGL開發了對給定板材件模型,能夠自動生成成形所需相應背板的軟件系統,并對背板在雙面數控漸進成形中的有效性進行數值模擬和實際成形實驗研究。數值模擬和實驗結果均表明,背板對DSIF板材件的成形質量和精度具有一定的影響,非成形區域板材的不穩定狀態會導致板材發生非理想形狀變形,從而影響板材件的輪廓尺寸精度,而背板的使用能夠在一定程度上消除板材的不穩定狀態,從而提高板材件的成形質量。

  以下是正文:

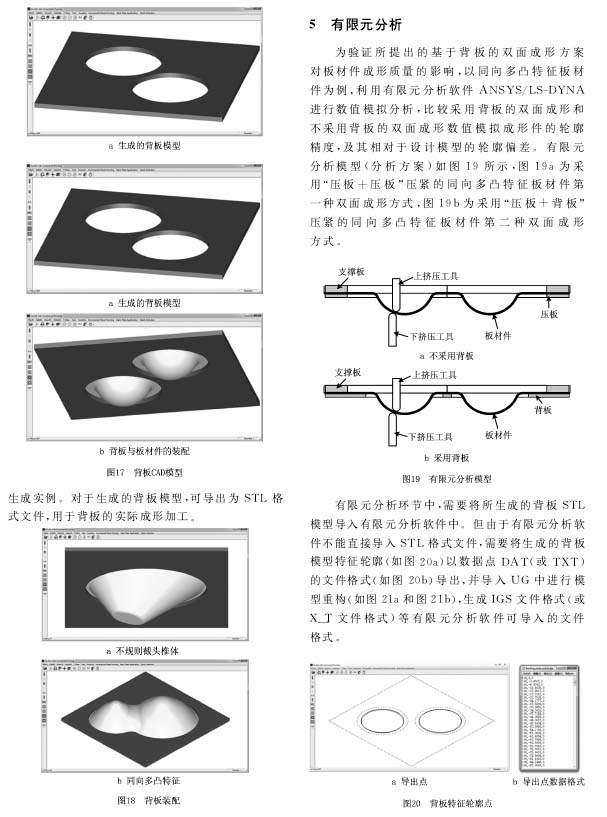

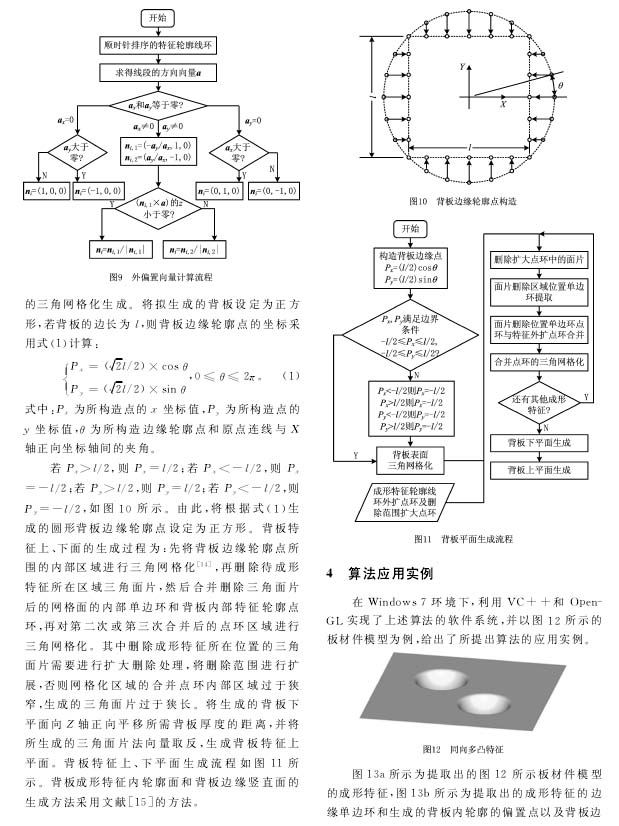

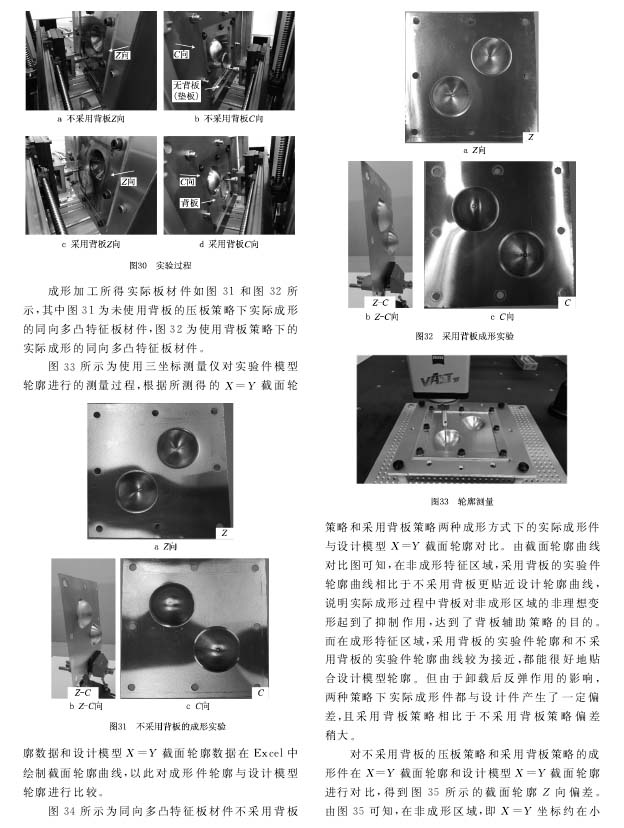

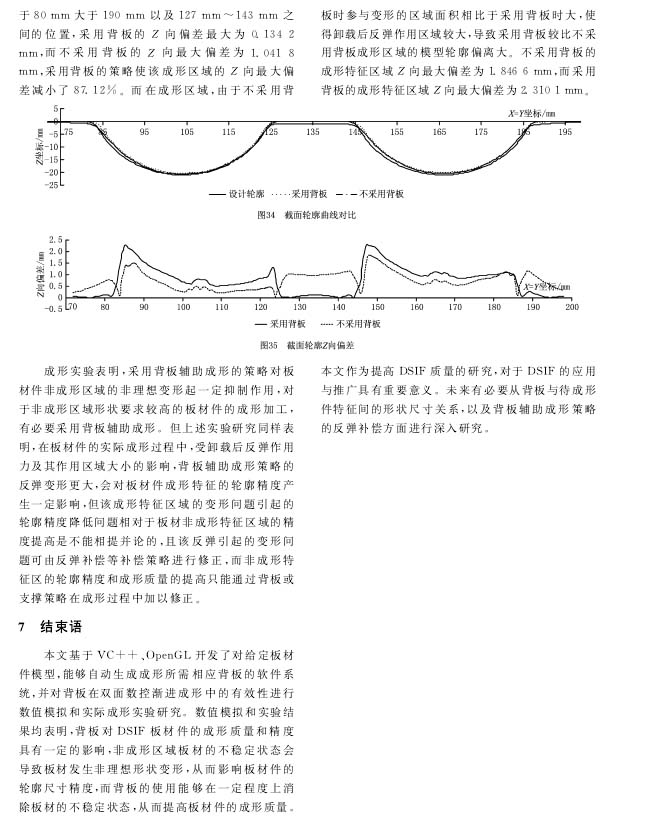

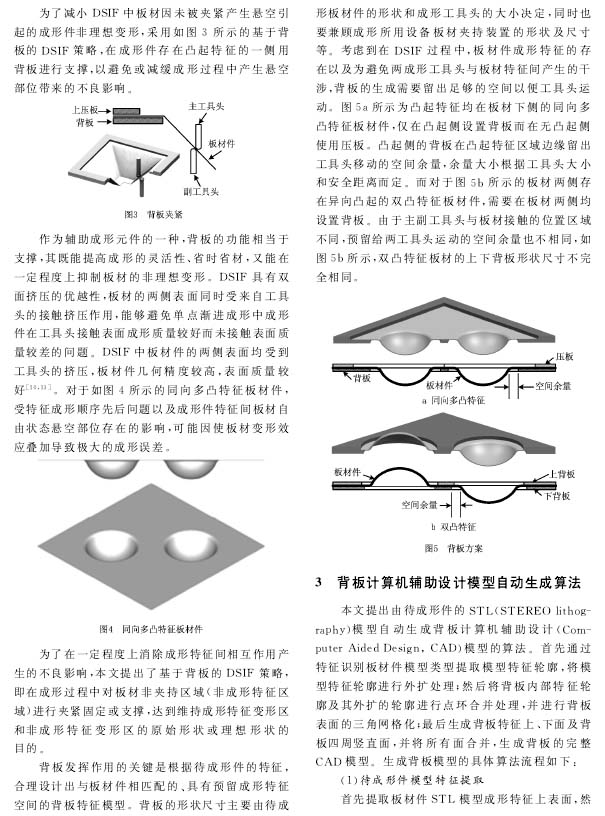

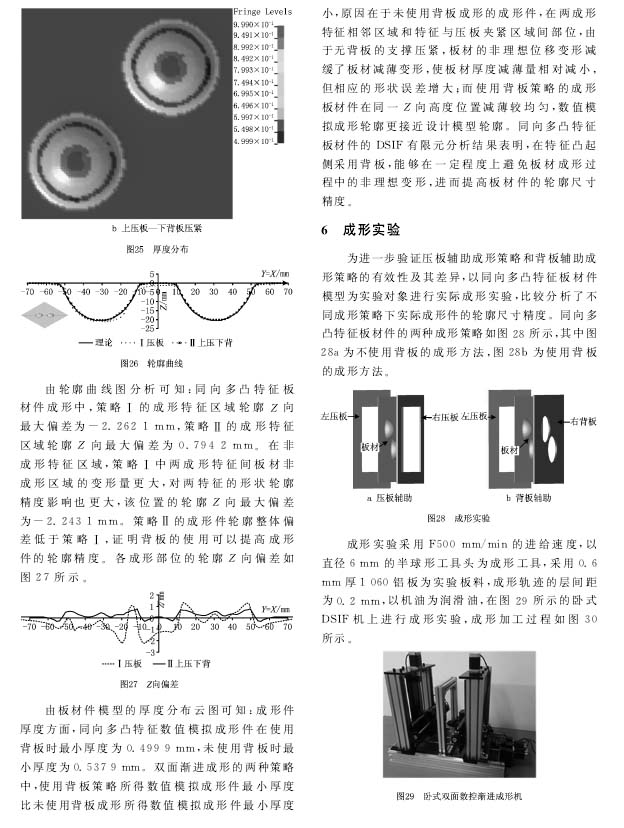

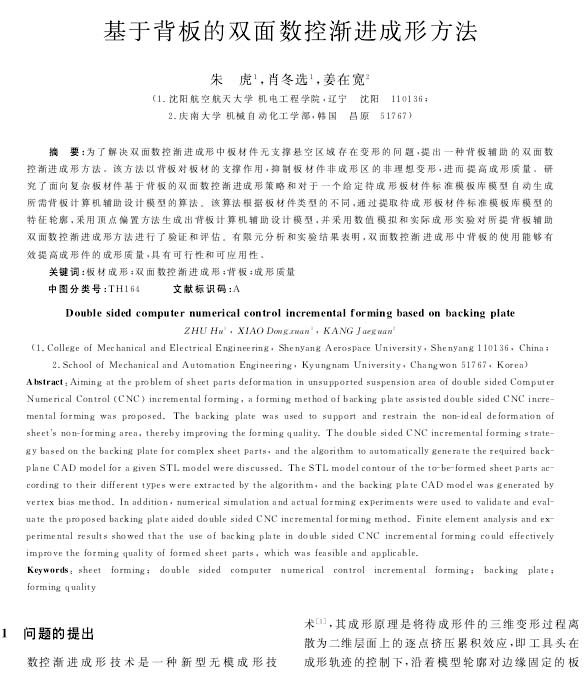

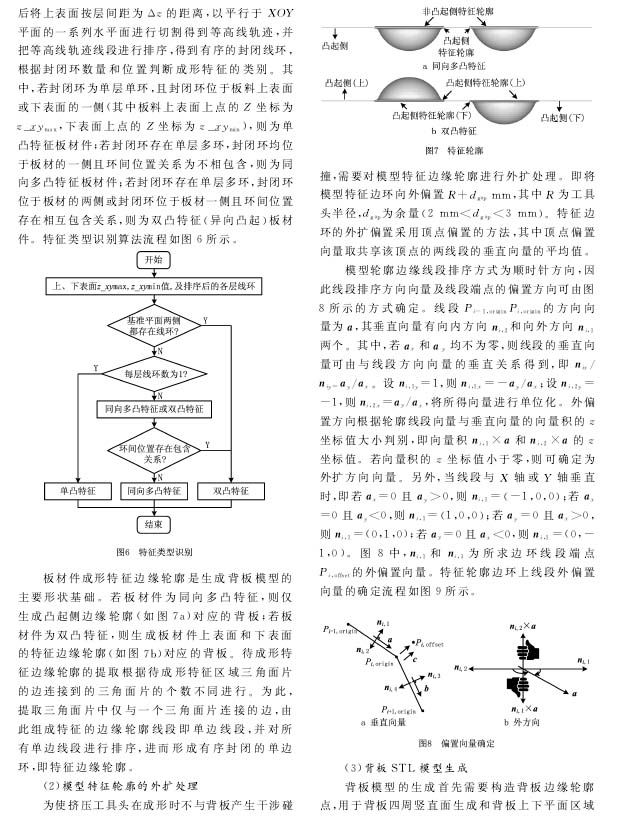

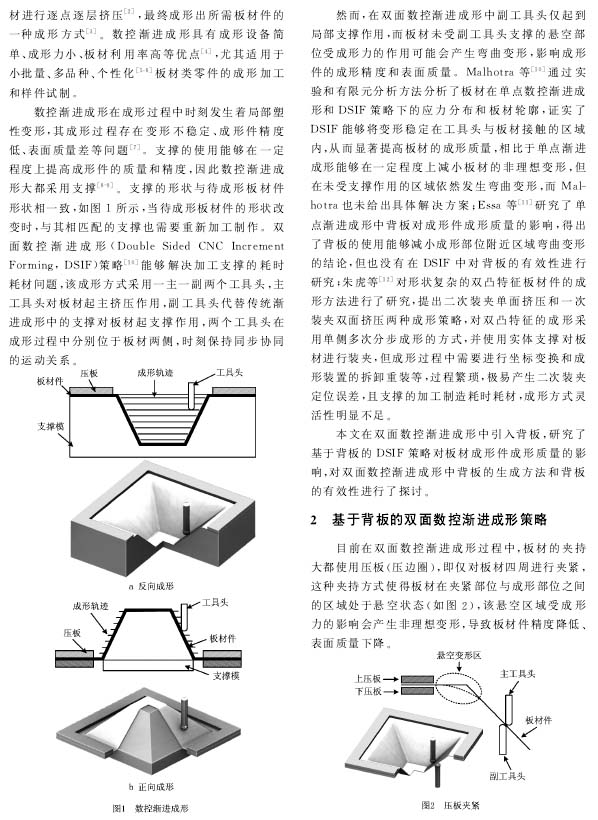

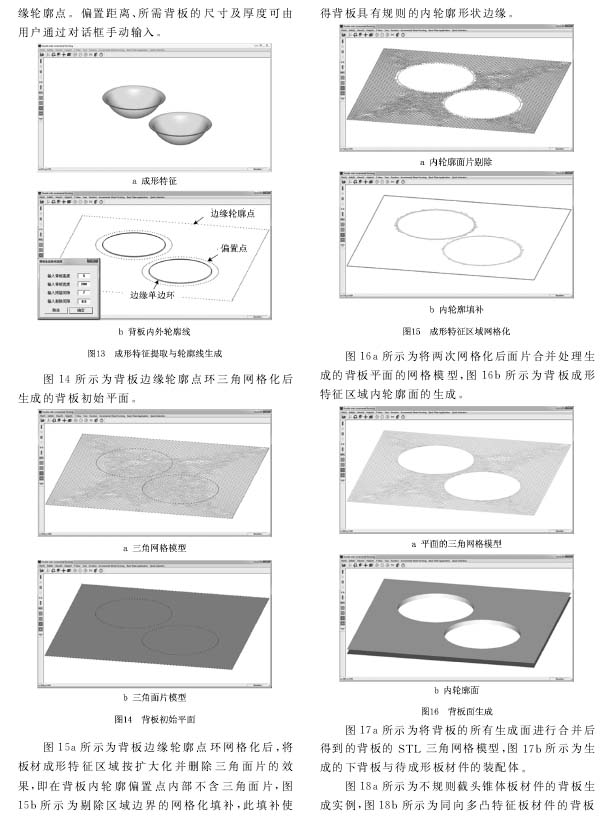

1

2

3

4

5

6

7

8

9

10

11

12
