【作 者】王朋;姜長富;李艷

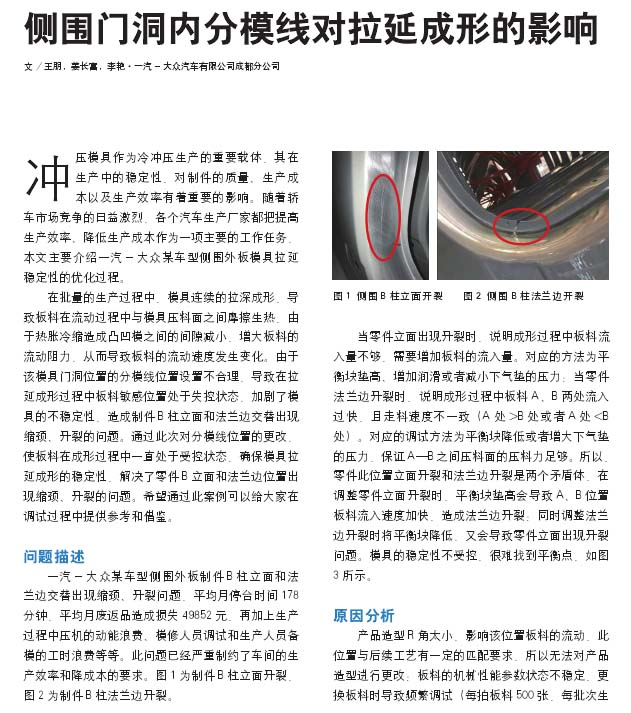

　　沖壓模具作為冷沖壓生產的重要載體，其在生產中的穩定性、對制件的質量、生產成本以及生產效率有著重要的影響。隨著轎車市場競爭的日益激烈，各個汽車生產廠家都把提高生產效率、降低生產成本作為一項主要的工作任務。本文主要介紹一汽一大眾某車型側圍外板模具拉延穩定性的優化過程。

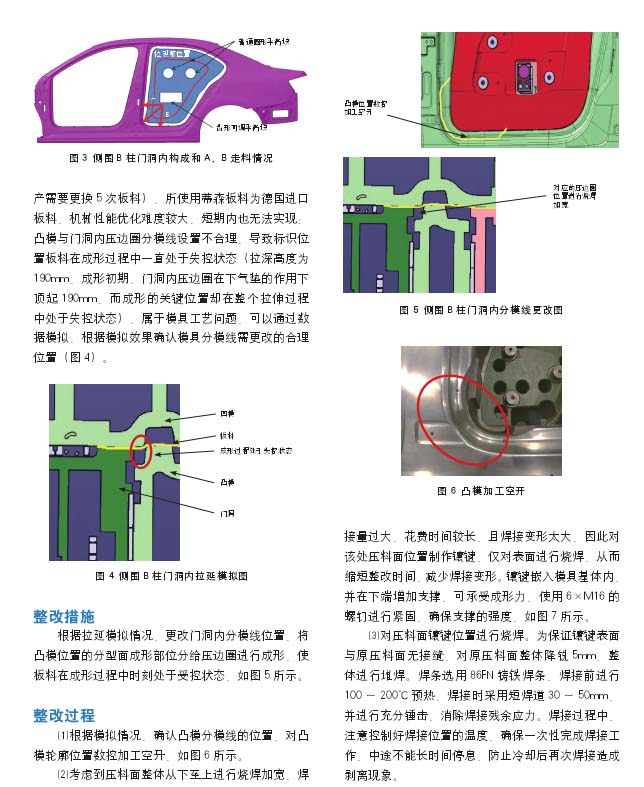

　　在批量的生產過程中，模具連續的拉深成形，導致板料在流動過程中與模具壓料面之間摩擦生熱。由于熱脹冷縮造成凸凹模之間的間隙減小，增大板料的流動阻力。從而導致板料的流動速度發生變化。由于該模具門洞位置的分模線位置設置不合理，導致在拉延成形過程中板料敏感位置處于失控狀態，加劇了模具的不穩定。造成制件B柱立面和法蘭邊交替出現縮頸、開裂的問題。通過此次對分模線位置的更改，使板料在成形過程中一直處于受控狀態，確保模具拉延成形的穩定性。解決了零件B立面和法蘭邊位置出現縮頸、開裂的問題。希望通過此案例可以給大家在調試過程中提供參考和借鑒。

　　【結束語】

　　通過此次對大眾車型側圍外板模具分模線的更改，驗證了拉延模在成形過程中分模線的位置對制件成形的影響，對后續在模具工藝設計時分模線位置的設置具有一定的參考價值，同時也給以后解決同類問題提供了新的思路和方向。
