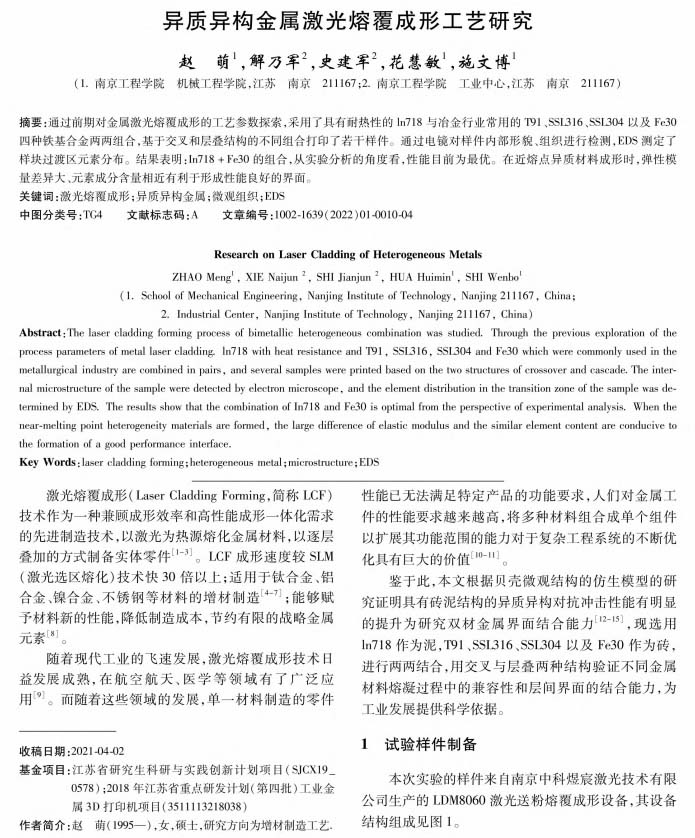

【作 者】趙萌;解乃軍;史建軍;花慧敏;施文博

　　【前 言】

　　激光熔覆成形(Laser Cladding Forming，簡稱LCF)技術(shù)作為一種兼顧成形效率和高性能成形一體化需求的先進制造技術(shù)，以激光為熱源熔化金屬材料，以逐層疊加的方式制備實體零件[1-3]。LCF成形速度較SLM(激光選區(qū)熔化)技術(shù)快30倍以上；適用于鈦合金、鋁合金、鎳合金、不銹鋼等材料的增材制造[4-7]；能夠賦予材料新的性能，降低制造成本，節(jié)約有限的戰(zhàn)略金屬元素[8]。

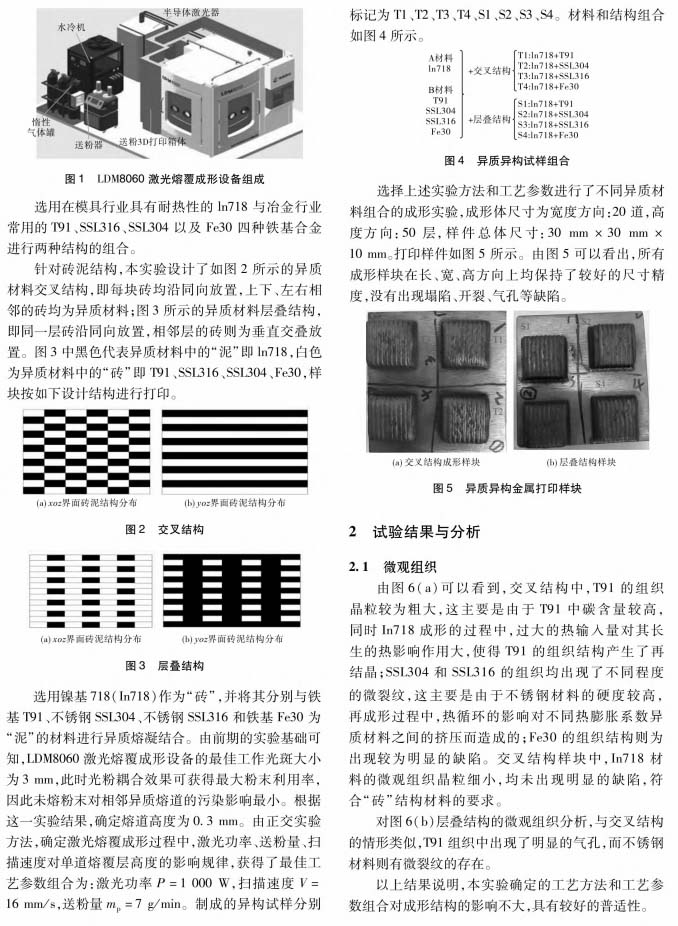

　　本文根據(jù)貝殼微觀結(jié)構(gòu)的仿生模型的研究證明具有磚泥結(jié)構(gòu)的異質(zhì)異構(gòu)對抗沖擊性能有明顯的提升為研究雙材金屬界面結(jié)合能力[12-15]，現(xiàn)選用ln718作為泥，T91、SSL316、SSL304以及Fe30作為磚，進行兩兩結(jié)合，用交叉與層疊兩種結(jié)構(gòu)驗證不同金屬材料熔凝過程中的兼容性和層問界面的結(jié)合能力，為工業(yè)發(fā)展提供科學依據(jù)。

　　【結(jié) 論】

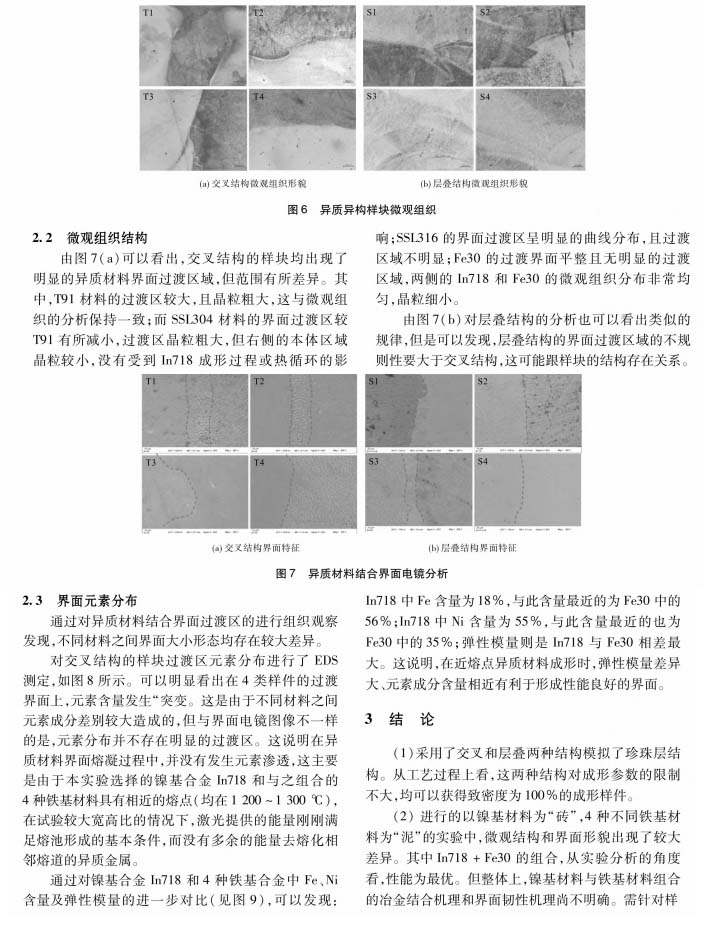

　　(1)采用了交叉和層疊兩種結(jié)構(gòu)模擬了珍珠層結(jié)構(gòu)。從工藝過程上看，這兩種結(jié)構(gòu)對成形參數(shù)的限制不大，均可以獲得致密度為100％的成形樣件。

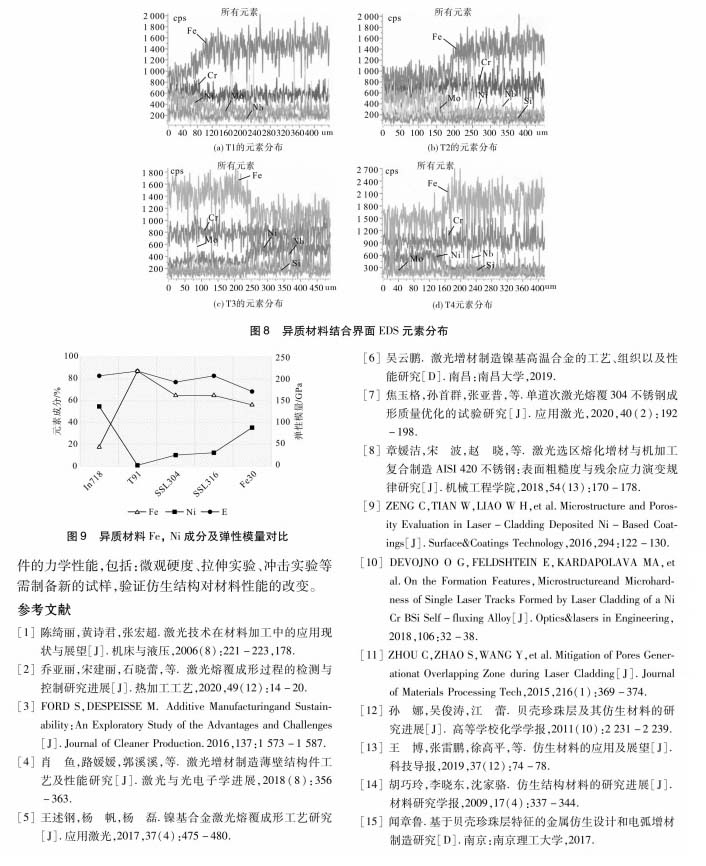

　　(2)進行的以鎳基材料為“磚”，4種不同鐵基材料為“泥”的實驗中，微觀結(jié)構(gòu)和界面形貌出現(xiàn)了較大差異。其中In718+Fe30的組合，從實驗分析的角度看，性能為最優(yōu)。但整體上，鎳基材料與鐵基材料組合的冶金結(jié)合機理和界面韌性機理尚不明確。需針對樣件的力學性能，包括：微觀硬度、拉伸實驗、沖擊實驗等需制備新的試樣，驗證仿生結(jié)構(gòu)對材料性能的改變。

　　以下是正文：
