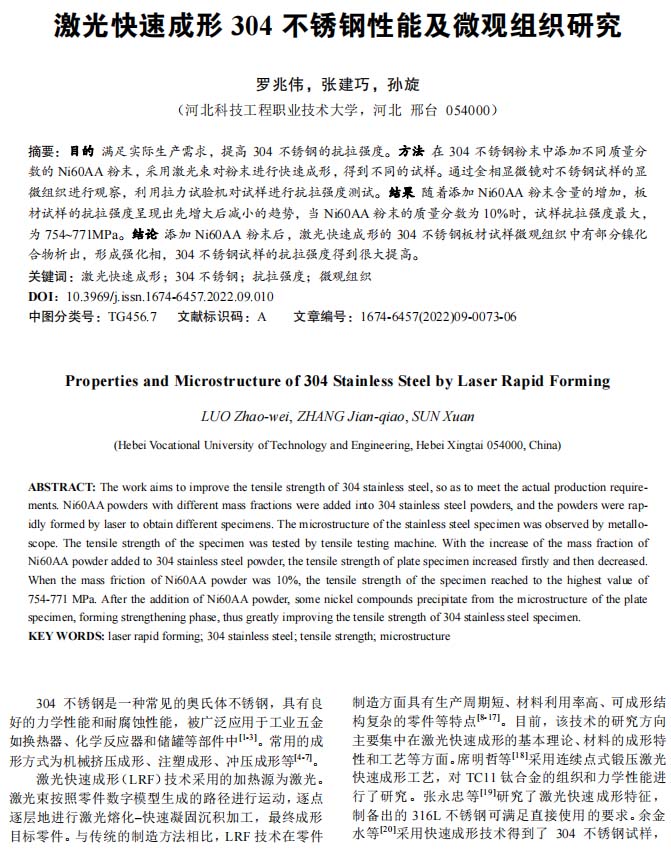

【作 者】羅兆偉;張建巧;孫旋

　　【前 言】

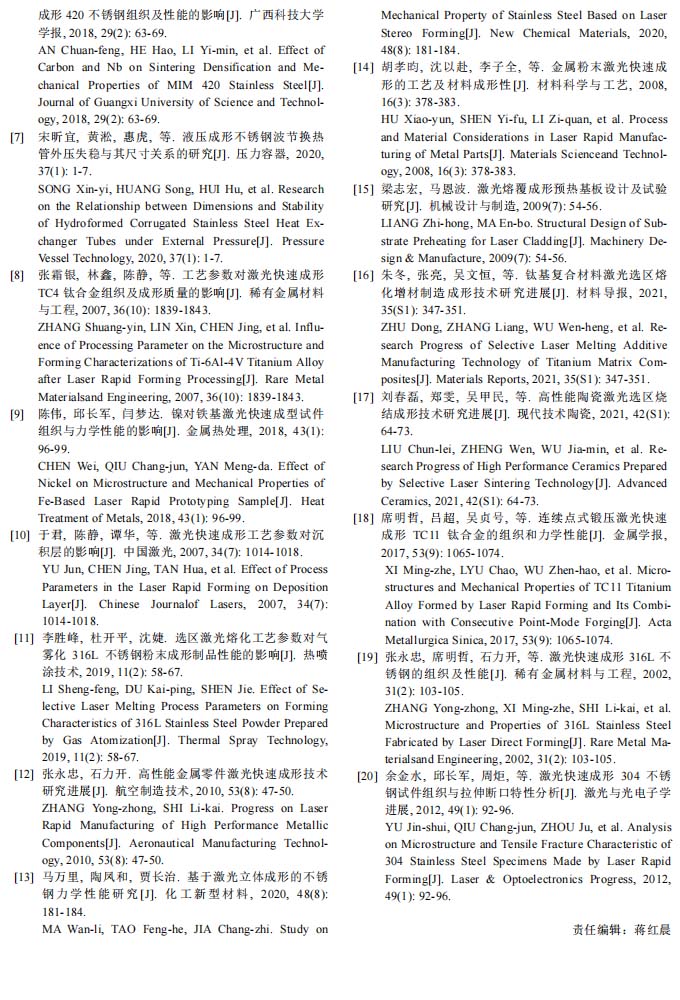

　　304 不銹鋼是一種常見的奧氏體不銹鋼，具有良好的力學(xué)性能和耐腐蝕性能，被廣泛應(yīng)用于工業(yè)五金如換熱器、化學(xué)反應(yīng)器和儲(chǔ)罐等部件中[1-3]。常用的成形方式為機(jī)械擠壓成形、注塑成形、沖壓成形等[4-7]。激光快速成形（LRF）技術(shù)采用的加熱源為激光。激光束按照零件數(shù)字模型生成的路徑進(jìn)行運(yùn)動(dòng)，逐點(diǎn)逐層地進(jìn)行激光熔化–快速凝固沉積加工，最終成形目標(biāo)零件。與傳統(tǒng)的制造方法相比，LRF 技術(shù)在零件制造方面具有生產(chǎn)周期短、材料利用率高、可成形結(jié)構(gòu)復(fù)雜的零件等特點(diǎn)[8-17]。目前，該技術(shù)的研究方向主要集中在激光快速成形的基本理論、材料的成形特性和工藝等方面。席明哲等[18]采用連續(xù)點(diǎn)式鍛壓激光快速成形工藝，對(duì) TC11 鈦合金的組織和力學(xué)性能進(jìn)行了研究。張永忠等[19]研究了激光快速成形特征，制備出的 316L 不銹鋼可滿足直接使用的要求。余金水等[20]采用快速成形技術(shù)得到了 304 不銹鋼試樣，其抗拉強(qiáng)度在 537~801 MPa 之間波動(dòng)。

　　文中在304不銹鋼粉末中加入Ni60AA粉末，采用激光快速成形技術(shù)得到304不銹鋼試樣，分析測(cè)試Ni60AA的加入量對(duì)304不銹鋼試樣抗拉強(qiáng)度以及微觀組織的影響，以期為實(shí)際生產(chǎn)提供技術(shù)參考。

　　【結(jié) 論】

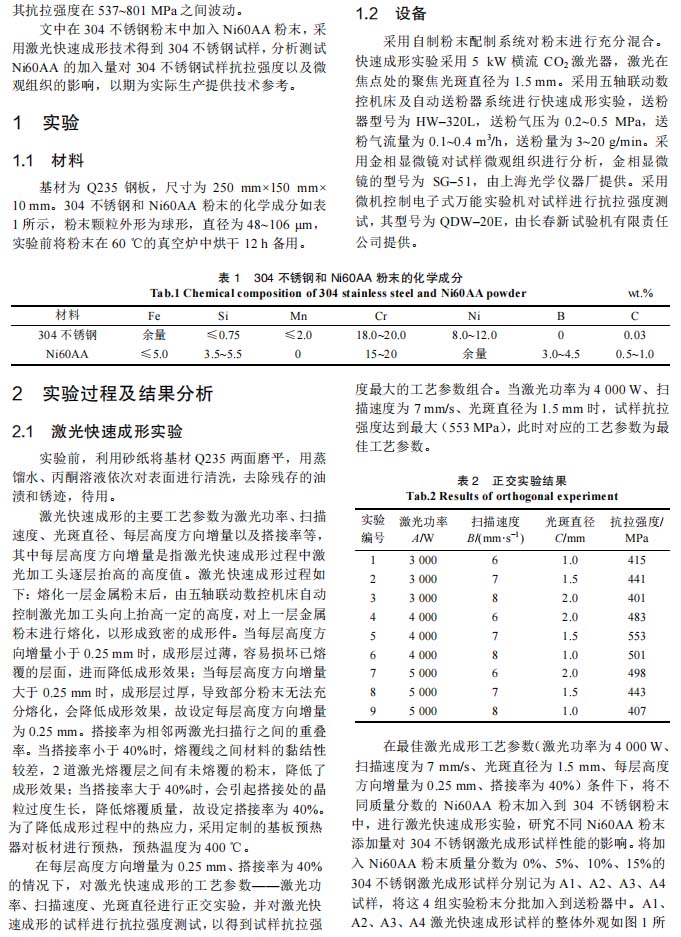

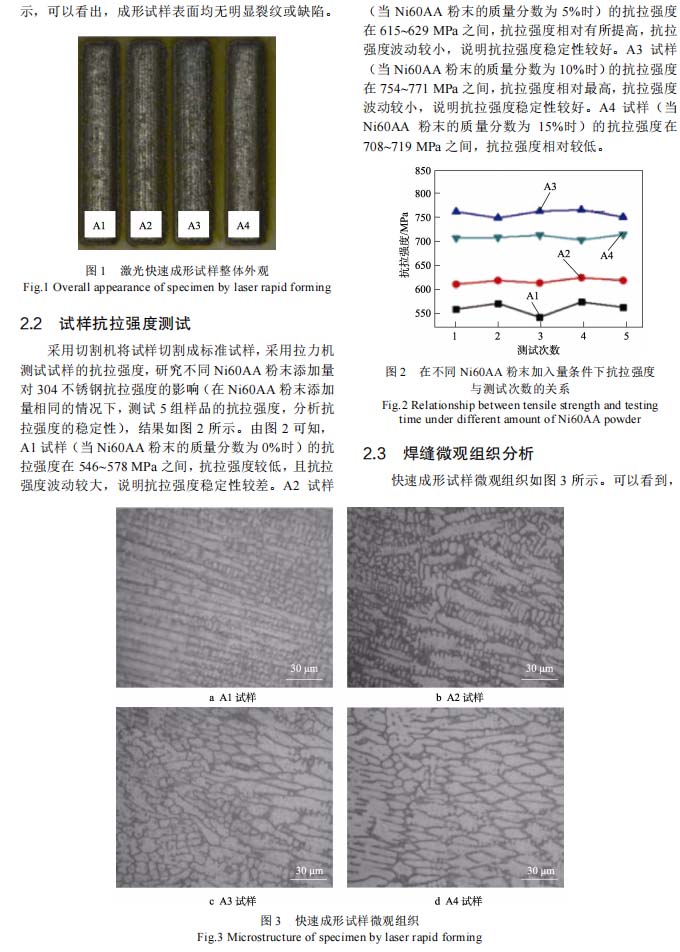

　　在添加 Ni60AA粉末的不銹鋼成形試樣顯微組織中有細(xì)晶組織析出，這是因?yàn)樾纬傻逆嚮衔飶慕M織中析出，形成了新的強(qiáng)化相，且隨著 Ni60AA 粉末含量的增加，這些新的強(qiáng)化相組織增多，使試樣的抗拉強(qiáng)度得到了較大提高。但是，當(dāng) Ni60AA 粉末的質(zhì)量分?jǐn)?shù)為 15%時(shí)，一些細(xì)晶組織變得粗大，使材料的抗拉強(qiáng)度降低。

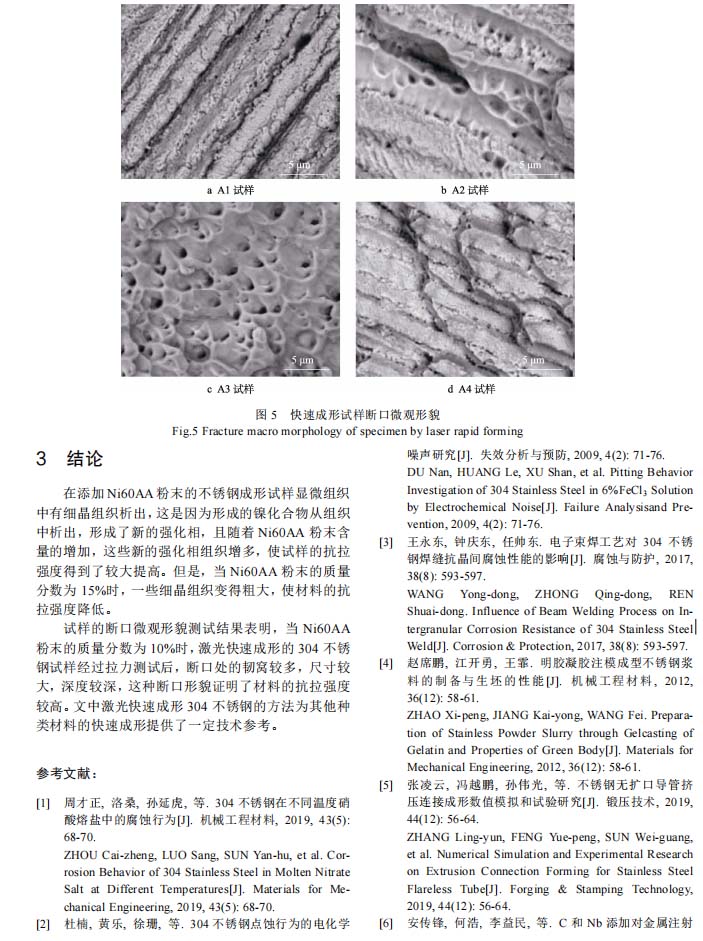

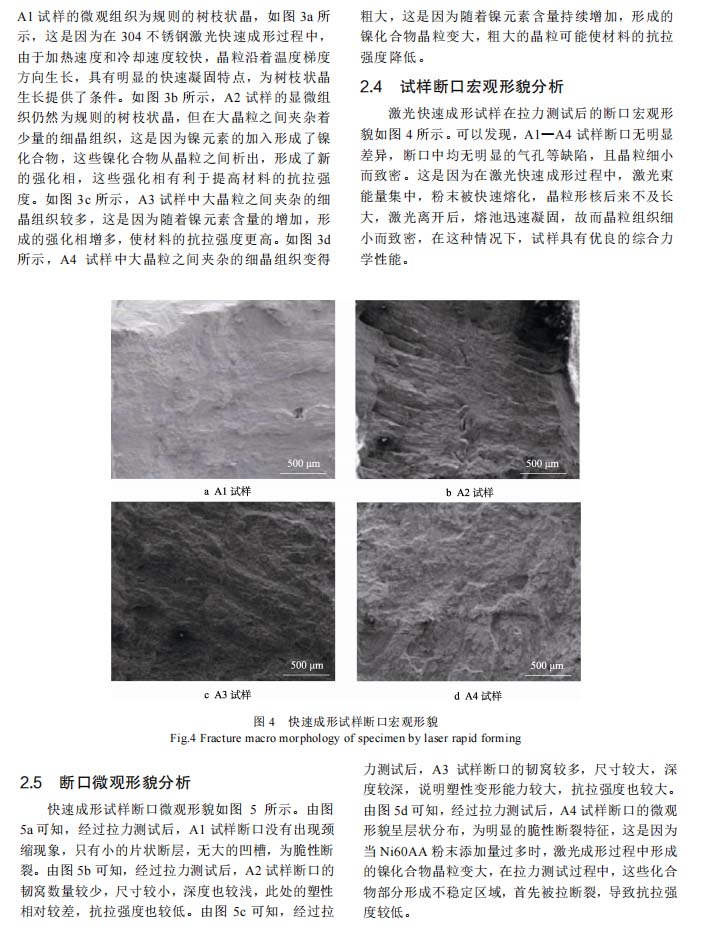

　　試樣的斷口微觀形貌測(cè)試結(jié)果表明，當(dāng) Ni60AA粉末的質(zhì)量分?jǐn)?shù)為 10%時(shí)，激光快速成形的 304 不銹鋼試樣經(jīng)過拉力測(cè)試后，斷口處的韌窩較多，尺寸較大，深度較深，這種斷口形貌證明了材料的抗拉強(qiáng)度較高。文中激光快速成形 304 不銹鋼的方法為其他種類材料的快速成形提供了一定技術(shù)參考。

　　以下是正文：
