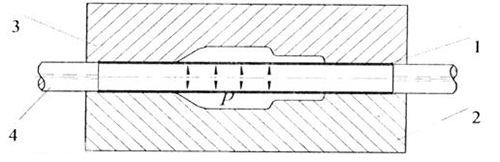

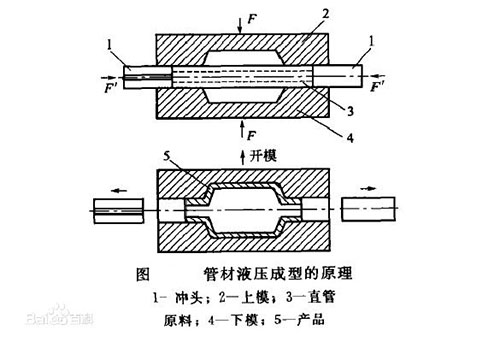

內高壓成形也叫液壓成形或液力成形，是一種利用液體作為成形介質，通過控制內壓力和材料流動來達到成形中空零件目的的材料成形工藝。本文興迪源機械帶來現代內高壓成形與早期液壓脹管工藝的區別及對管材的要求。

　　一、現代內高壓成形與早期液壓脹管工藝的區別：

　　早在20世紀50年代，液壓脹管已用于生產管路中使用的銅合金T型三通管和自行車車架上的連接件，所用成形壓力小于25MPa,可生產的零件形狀簡單、精度低，主要問題是工藝參數可控性差。

　　1）現代內高壓成形與早期的液壓脹管工藝本質區別在于:

　?、俪尚螇毫Ω撸I(yè)生產壓力一般達到400MPa,有時達到1000MPa。

　　②工藝參數可控，內壓與軸向位移按給定加載曲線實現計算機閉環控制，超高壓力控制精度達到O.2~0.5MPa,位移控制精度達到0.05mm。

　?、哿慵螤顝?fù)雜、精度高，可以整體成形三維曲線異形截面復雜結構件，主要用于汽車和飛機等機器零件的制造。

　　2）有兩個方面的技術突破促進了內高壓成形的發展:

　?、偈撬橘|(zhì)超高壓動密封技術，實現生產條件下400MPa以上長時間超高壓穩定密封;

　?、谑浅邏河嬎銠C閉環控制技術,不但要實現對給定加載曲線高精度的跟蹤，而且控制系統快速響應和反饋,以保證最快在30s左右完成一個加工零件。

　　二、內高壓成形對管材的要求：

　　一般來說，內高壓成形使用的管材不只是要滿足結構的力學性能，還要滿足成形性能及直徑和壁厚精度。

　　成形性能方面要求具有較高的塑性及較大的n值和r值。

　　管材的加工方法對其力學性能和成形性能影響較大，用于內高壓成形的管材要求在制管過程中盡量減小加工硬化，盡量保留材料的塑性和提高r值，用于后續的內高壓成形。

　　內高壓成形管材的外徑和壁厚精度要求，往往比普通結構用鋼管的尺寸精度要求更高。

　　根據成形中所采用的密封方法和零件壁厚精度要求具體制定。一般來說，精密熱軋和冷軋鋼管的外徑和厚度公差均能滿足內高壓成形的要求，電阻焊管的公差也易滿足要求。如果管材各批次公差有差別，也可以通過調整模具的尺寸來解決。管端必須垂直于管材中心線進行切割，端面與中心線的垂直度誤差應該在1. 5o以內。

　　對內高壓成形管材還有清潔度要求，管材的內壁外壁均應有很好的清潔度。

　　鋼管表面應經過酸洗,保證無銹跡。在內高壓成形中，管材表面的氧化皮和銹跡會引起模具的磨損，并污染加壓介質。管材內外表面帶米的各種碎屑都可能掉在模腔中被壓人成形件表面，影響零件的質量。

　　【興迪源機械內高壓設備優勢】

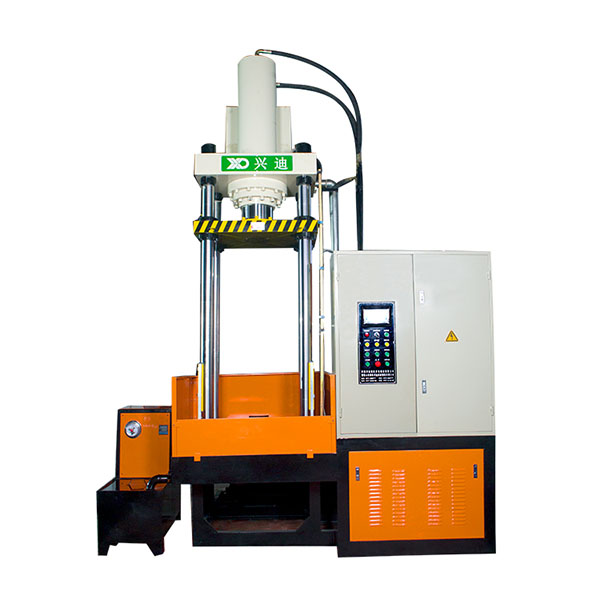

　　興迪源機械是以內高壓成形技術為核心，以內高壓成形機、內高壓水脹成形機、內高壓板材充液成形機、內高壓三通機等設備為主導產品的生產廠家。公司建立有液力內高壓成形機械工程技術研究開發中心，并與中國科學院金屬研究所、南京航天航空大學等院校開展長期的科研課題開發合作。

　　自2007年創立以來，興迪源機械一直致力于內高壓成形的技術創新和產品研發。主營產品范圍從生產普通液壓設備，現今發展至生產、研發國內頂尖流體壓力成形技術的鍛壓設備。
