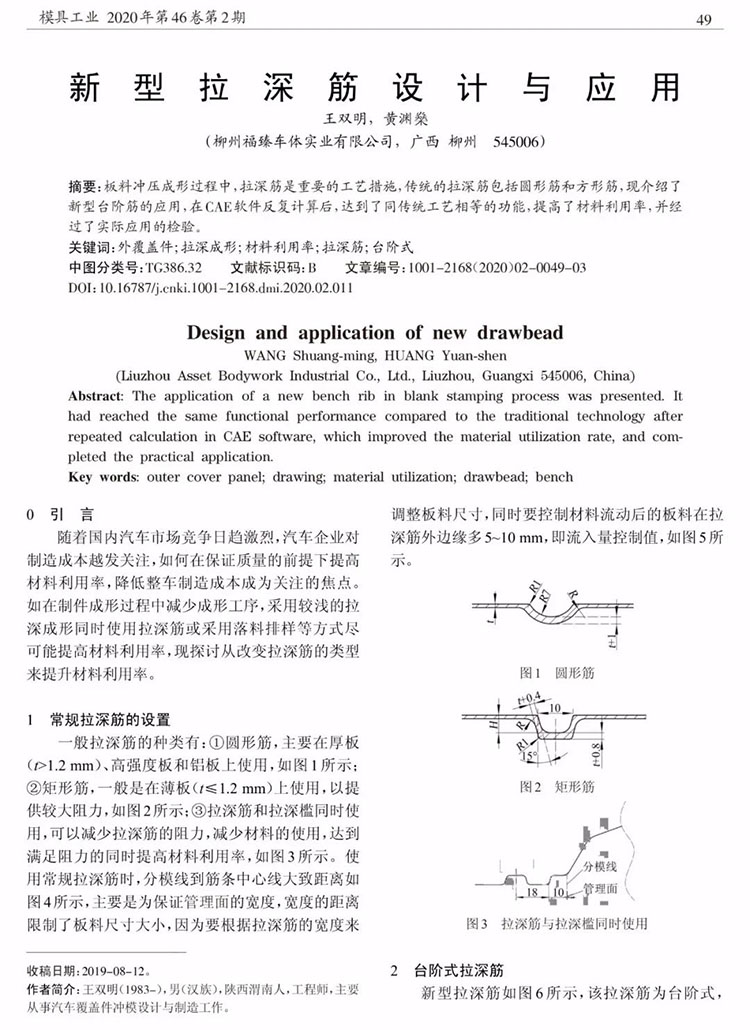

摘 要：板料沖壓成形過程中,拉深筋是重要的工藝措施,傳統的拉深筋包括圓形筋和方形筋,現介紹了新型臺階筋的應用,在CAE軟件反復計算后,達到了同傳統工藝相等的功能,提高了材料利用率,并經過了實際應用的檢驗。

　　隨著國內汽車市場競爭日趨激烈，汽車企業對制造成本越發關注，如何在保證質量的前提下提高材料利用率，降低整車制造成本成為關注的焦點。如在制件成形過程中減少成形工序，采用較淺的拉深成形同時使用拉深筋或采用落料排樣等方式盡可能提高材料利用率，現探討從改變拉深筋的類型來提升材料利用率。

　　來源：《模具工業》2020年第2期

　　作者：王雙明，黃淵燊

　　以下為正文：
