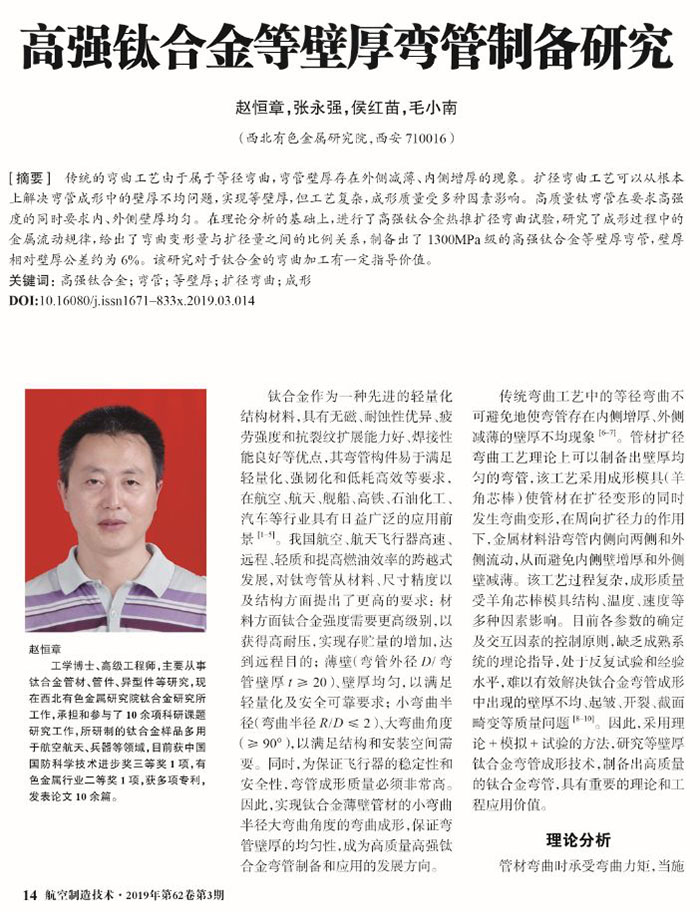

來源：《航空制造技術(shù)》2019年3期

　　作者：趙恒章，張永強(qiáng)，侯紅苗，毛小南

　　摘 要：傳統(tǒng)的彎曲工藝由于屬于等徑彎曲，彎管壁厚存在外側(cè)減薄、內(nèi)側(cè)增厚的現(xiàn)象。擴(kuò)徑彎曲工藝可以從根本上解決彎管成形中的壁厚不均問題，實(shí)現(xiàn)等壁厚，但工藝復(fù)雜，成形質(zhì)量受多種因素影響。高質(zhì)量鈦彎管在要求高強(qiáng)度的同時要求內(nèi)、外側(cè)壁厚均勻。在理論分析的基礎(chǔ)上，進(jìn)行了高強(qiáng)鈦合金熱推擴(kuò)徑彎曲試驗(yàn)，研究了成形過程中的金屬流動規(guī)律，給出了彎曲變形量與擴(kuò)徑量之間的比例關(guān)系，制備出了1300MPa 級的高強(qiáng)鈦合金等壁厚彎管，壁厚相對壁厚公差約為6%。該研究對于鈦合金的彎曲加工有一定指導(dǎo)價值。

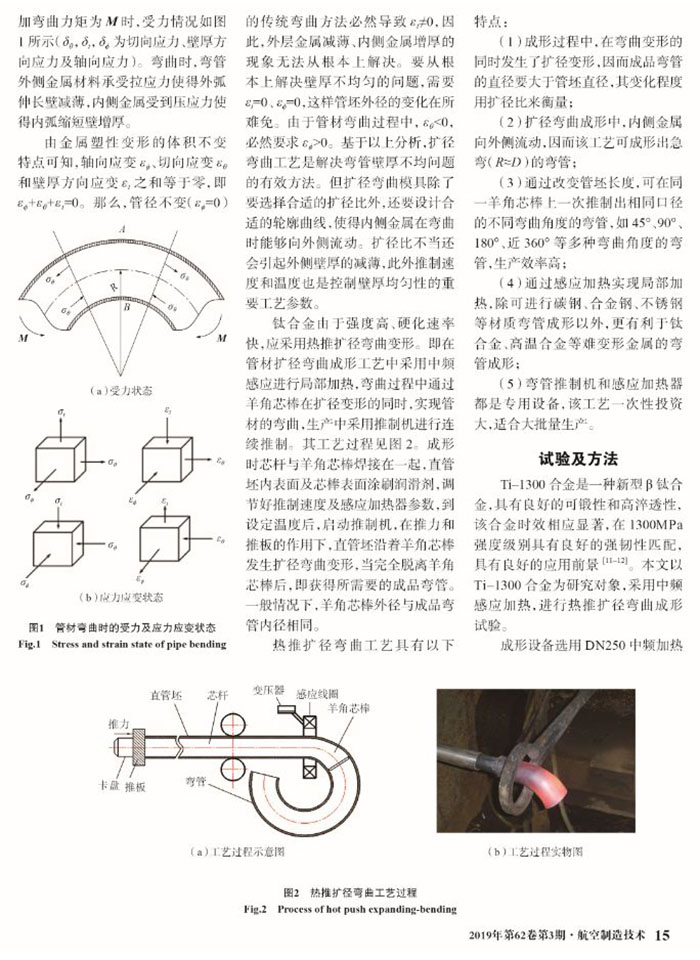

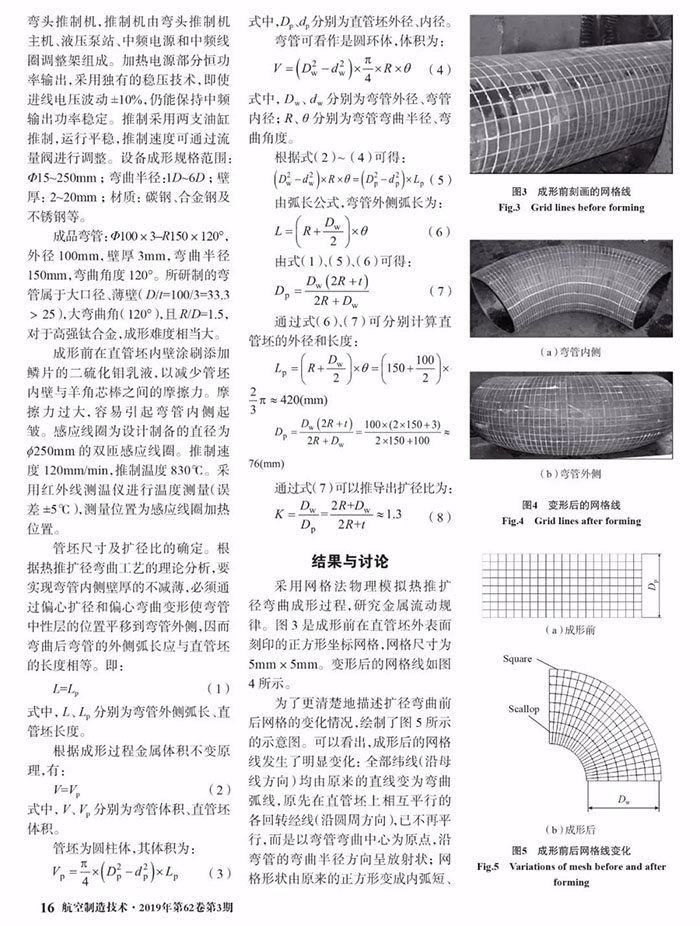

　　以下為正文：
