內高壓成形過程中的主要步驟——軋管、彎曲、預成形和內高壓成形應變硬化材料，通過各種內高壓成形過程的應變硬化在材料中累積。本文興迪源機械帶來內高壓成形過程實際與預測結果對比及模擬仿真結論。

　　一、內高壓成形實際與預測結果對比：

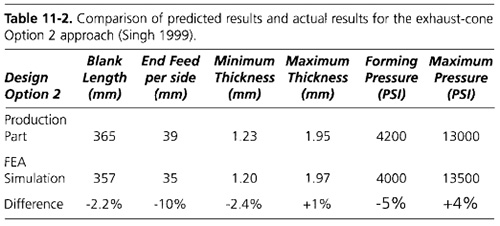

　　在內高壓成形試驗中，以有限元分析預測的參數為出發點，將制造部件的測量值及其實際內高壓成形參數與表11-2中的有限元預測值進行比較，注意預測結果與實際值的一致性。

　　二、內高壓成形過程模擬結論：

　　內高壓成形過程中的主要步驟——軋管、彎曲、預成形和內高壓成形應變硬化材料，通過各種內高壓成形過程的應變硬化在材料中累積。

　　當材料應變變硬時，它就接近其破壞點；可以在內高壓成形過程的每個階段進行計算機模擬，并使用預測結果通過最小化應變硬化程度來優化每個階段。

　　每個階段所需的制造工具可以在有限元模型中精確定義，并使用lsdyna3d或類似的模擬程序進行分析。在產品設計階段的每個階段使用正確的分析方法是很重要的。

　　在產品設計的早期階段，應遵循一般內高壓成形指南，并在必要時進行截面有限元分析和材料稀釋。隨著設計的進行，應建立詳細的有限元模型來評估內高壓成形工具設計和內高壓成形工藝參數。

　　在模具關閉和加壓階段，預測結果的厚度變化、延伸率、應力和變形模式在計算機屏幕上很容易顯示出來。皺紋的形成，模具分型線中材料的擠壓，以及過度減薄和材料撕裂的區域都被清楚地識別出來。

　　在這個階段，可以進行參數研究來評估過程的穩定性。還可以評估材料厚度、材料特性、不同潤滑、不同壓力和端部進給的變化的影響。

　　內高壓成形過程模擬的結果（位移和應力）也可以被進一步的有限元分析用于產品性能評估。有限元分析也可用于評估材料加工硬化和材料厚度變化的影響。

　　所預測的內高壓成形工藝參數是原型試驗階段的良好起點。如果在此階段遇到問題，則可以使用有限元模型來評估提議的產品或工具更改的有效性。

　　因此，計算機模擬提供了及時解決問題、減少資本設備支出、改進產品以滿足所有成本、質量、時間和質量目標的重要優勢。

　　【興迪源機械內高壓成形設備優勢】

　　興迪源機械是先進輕量化成形技術的提供者，從產品研發、設備生產、模具研制、方案定制，直至最終交付及提供增值服務，我們?yōu)榭蛻?hù)提供的不僅僅是一臺設備，而是一整套智能制造成形方案。

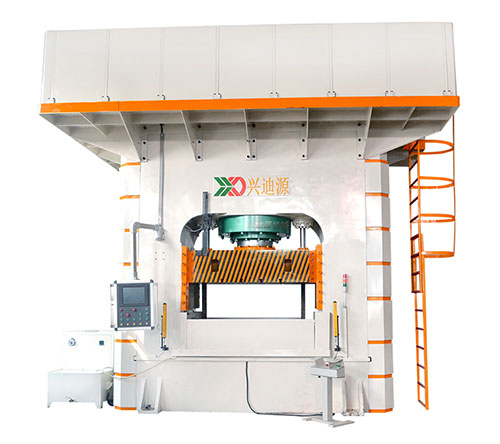

　　興迪源機械自2010年開始組建超高壓液力成形技術團隊，突破了成形壓力100MPa-250MPa的技術難關，研發出“內高壓成型設備”并投入用戶生產現場。至今，興迪源機械已是創立超過10年的實力企業，已掌握了成形壓力為500MPa的技術，并向市場提供了合模力4000噸、成形壓力達500MPa以?xún)?nèi)的各種規格的內高壓成型液壓設備數十臺套，技術研發成果在國內同行的民營企業中達到優異水平。
