【作 者】 馬世成;王東坡;汪宇羿;趙文龍;吾志崗

　　【引 言】

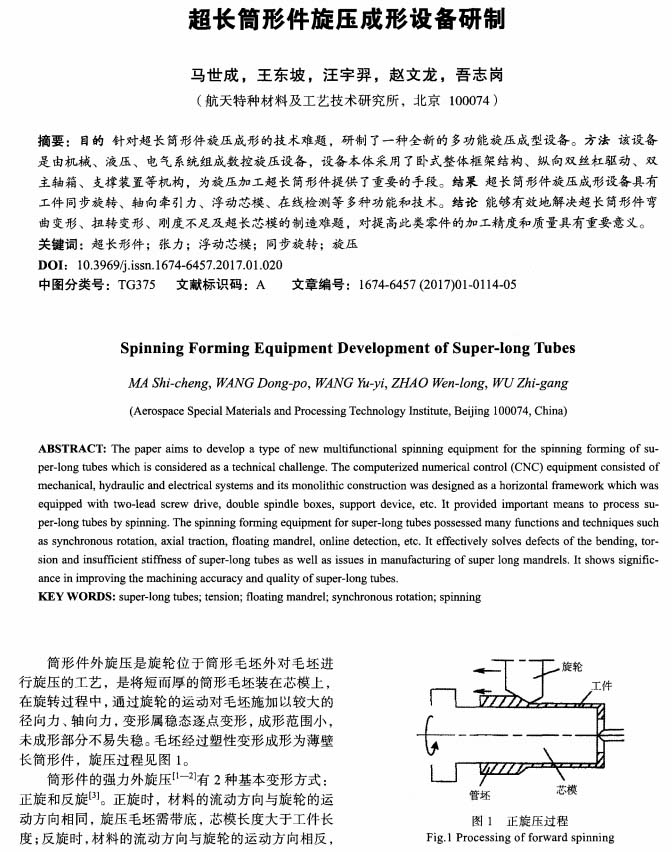

　　筒形件外旋壓是旋輪位于筒形毛坯外 對毛坯進 行旋壓的工藝 ，是將短而厚的筒形毛坯裝在芯模上，在旋轉過程中，通過旋輪的運動對毛坯施加 以較大的 徑向力 、軸向力 ，變形屬穩態逐點變形 ，成形范圍小， 未成形部分不易失穩 。毛坯經過塑性變形成形為薄壁 長筒形件，旋壓過程見圖 1。 筒形件的強力外旋壓[1-2 ]有 2種基本變形方式 ： 正旋和反旋[3]。正旋時，材料的流動方向與旋輪的運 動方向相 同，旋壓毛坯需帶底 ，芯模長度大于工件長 度 ；反旋時 ，材料的流動方 向與旋輪的運動方向相反 ，旋壓毛坯無需帶底 ， 模長度可小于工件長度 。

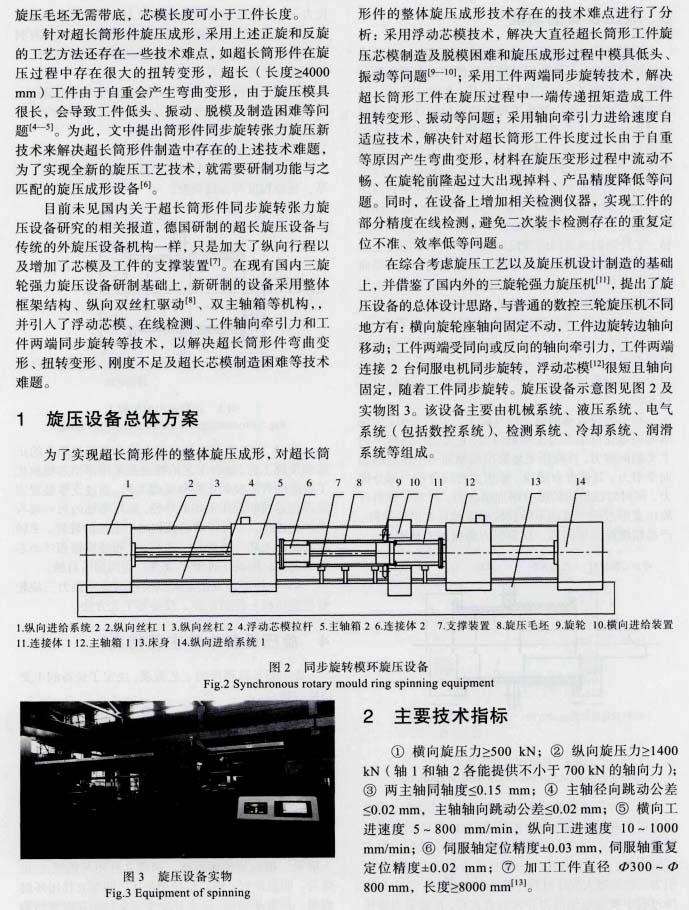

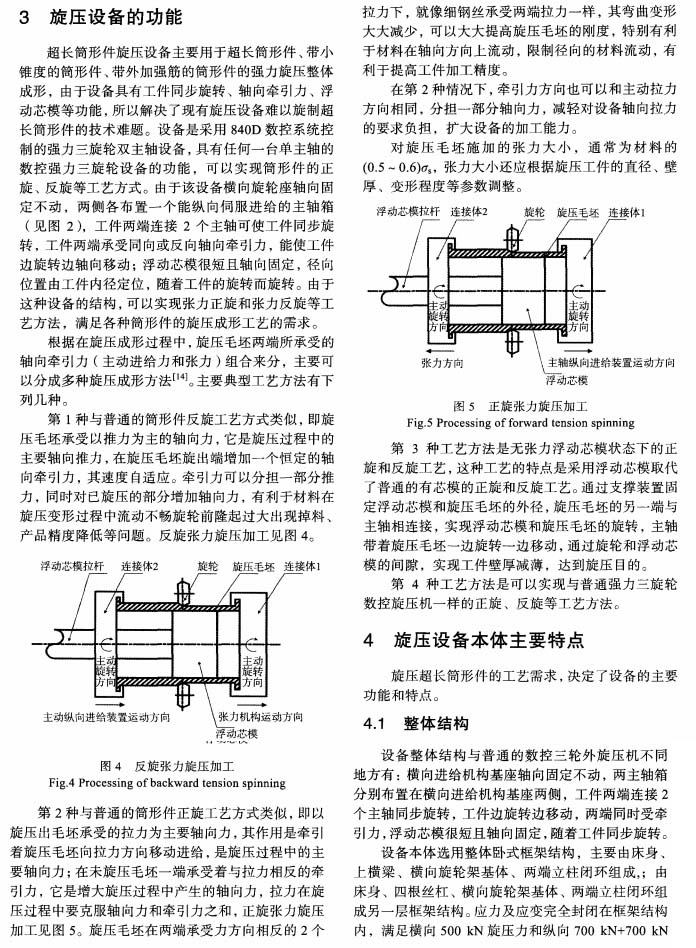

　　針對超長筒形件旋壓成形 ，采用上述正旋和反旋的工藝方法還存在一些技術難點，如超長筒形件在旋壓過程中存在很大的扭轉變形 ，超長 (長 度≥4000 mm )工件 由于自重會產生彎曲變形 ，由于旋壓模具很長 ，會導致工件低頭 、振動、脫模及制造困難等問題[4-5]。為此 ，文中提出筒形同步旋轉張力旋壓新技術來解決超長筒形件制造中存在的上述技術難題，為了實現全新的旋壓工藝技術，就需要研制功能與之配的旋壓成形設備 [6]。 目前未見國內關于超長筒形件 同步旋轉張力旋壓設 備研究的相關報道 ，德國研制的超長旋壓設備與傳統的外旋壓設備機構一樣 ，只是加大了縱向行程以及增加了芯模及工件的支撐裝置 [7]。在現有國內旋輪強力旋壓設備研制基礎上，新研制的設備采用整體框架結構 、縱向雙絲杠驅動[8]、雙主軸箱等機構，并引入了浮動芯模 、在線檢測、工件軸向牽引力和件兩端同步旋轉等技術，以解決超長筒形件彎曲變形、扭轉變形 、剛度不足及超長芯模制造困難等技術難題。

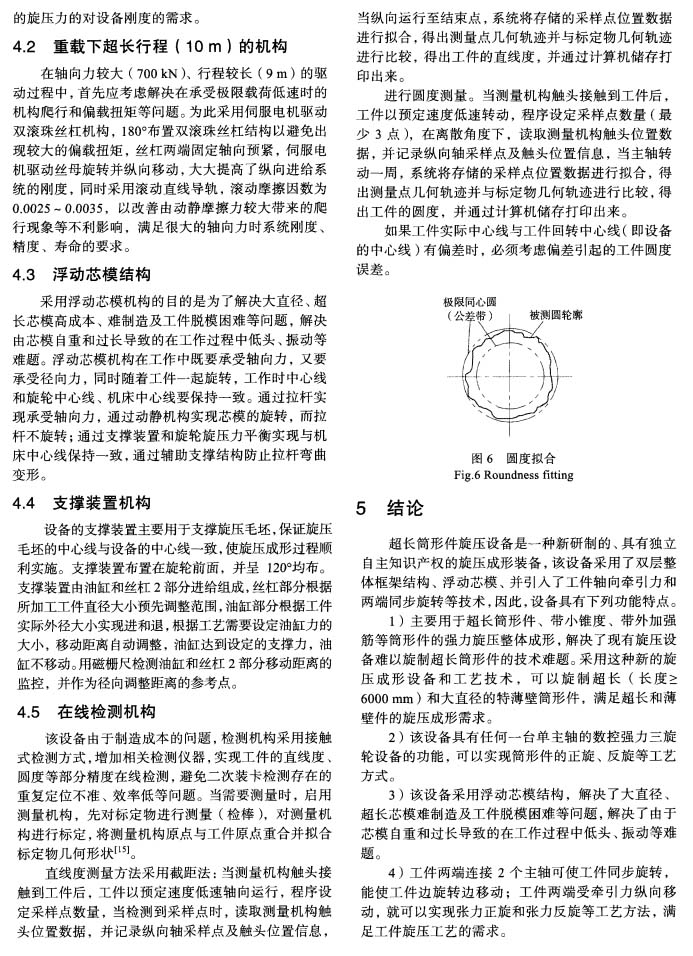

　　【結 論】

　　超長筒形件旋壓設備是一種新研制的、具有獨立自主知識產權的旋壓成形裝備 ，該設備采用了雙層整體框架結構、浮動芯模、并引入了工件軸向牽引力和兩端同步旋轉等技術，因此 ，設備具有下列功能特點。

　　1)主要用于超長筒形件、帶小錐度、帶外加強筋等筒形件的強力旋壓整體成形，解決了現有旋壓設備難以旋制超長筒形件的技術難題 。采用這種新的旋壓成形設備和工藝技術，可以旋制超長(長度≥ 6000mm)和大直徑的特薄壁筒形件 ，滿足超長和薄壁件的旋壓成形需求。

　　2)該設備具有任何一臺單主軸的數控強力三旋輪設備的功能，可以實現筒形件的正旋、反旋等工藝方式。

　　3)該設備 采用浮動芯模結構 ，解決了大直徑、超長芯模難制造及工件脫模困難等問題，解決了由于芯模自重和過長導致的在工作過程中低頭、振動等難題。

　　4)工件兩端連接2個主軸可使工件同步旋轉，能使工件邊旋轉邊移動 ；工件兩端受牽引力縱向移動，就可以實現張力正旋和張力反旋等工藝方法，滿足工件旋壓工藝的需求。
