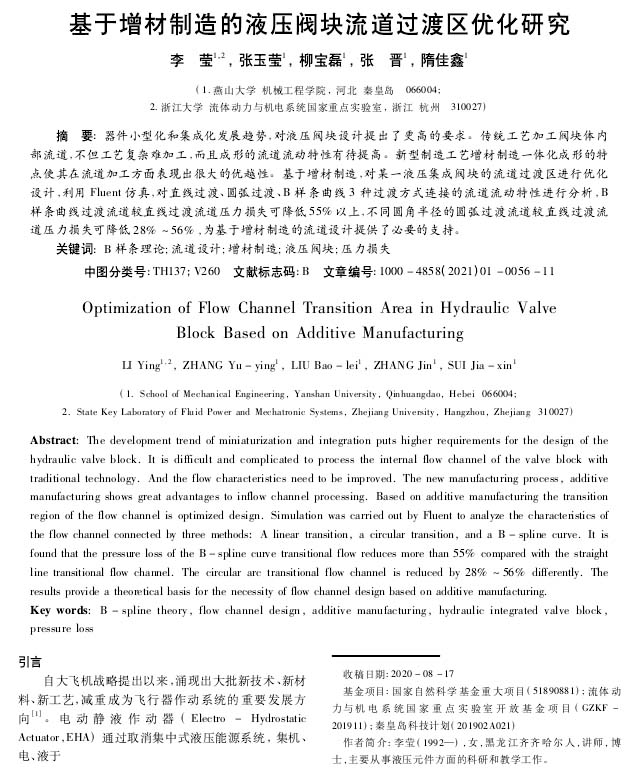

液壓與氣動:基于增材制造的液壓閥塊流道過渡區優化研究

2022-04-08
摘要:器件小型化和集成化發展趨勢,對液壓閥塊設計提出了更高的要求。傳統工藝加工閥塊體內部流道,不但工藝復雜難加工,而且成形的流道流動特性有待提高。

  【作 者】李瑩;張玉瑩;柳寶磊;張晉;隋佳鑫

  【引 言】

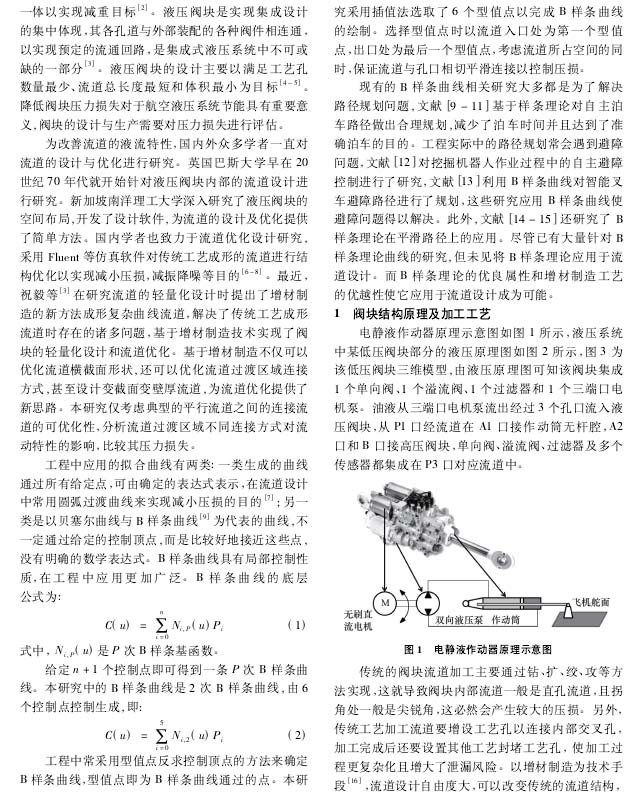

  自大飛機戰略提出以來,涌現出大批新技術、新材料、新工藝,減重成為飛行器作動系統的重要發展方向【1】。電動靜液作動器(Electro一Hydrostatic Actuator , EHA)通過取消集中式液壓能源系統,集機、電、液于一體以實現減重目標【2】。液壓閥塊是實現集成設計的集中體現,其各孔道與外部裝配的各種閥件相連通,以實現預定的流通回路,是集成式液壓系統中不可或缺的一部分【3】。液壓閥塊的設計主要以滿足工藝孔數量最少·流道總長度最短和體積最小為目標【4-5】。

  降低閥塊壓力損失對于航空液壓系統節能具有重要意義,閥塊的設計與生產需要對壓力損失進行評估。為改善流道的液流特性,國內外眾多學者一直對流道的設計與優化進行研究。英國巴斯大學早在20世紀70年代就開始針對液壓閥塊內部的流道設計進行研究。新加坡南洋理工大學深入研究了液壓閥塊的空間布局,開發了設計軟件,為流道的設計及優化提供了簡單方法。國內學者也致力于流道優化設計研究,采用Fluent等仿真軟件對傳統工藝成形的流道進行結構優化以實現減小壓損,減振降噪等目的【6-8】。最近,祝毅等【3】在研究流道的輕量化設計時提出了增材制造的新方法成形復雜曲線流道,解決了傳統工藝成形流道時存在的諸多問題,基于增材制造技術實現了閥塊的輕量化設計和流道優化。基于增材制造不僅可以?xún)?yōu)化流道橫截面形狀,還可以?xún)?yōu)化流道過渡區域連接方式,甚至設計變截面變壁厚流道,為流道優化提供了新思路。本研究?jī)H考慮典型的平行流道之間的連接流道的可優化性,分析流道過渡區域不同連接方式對流動特性的影響,比較其壓力損失。

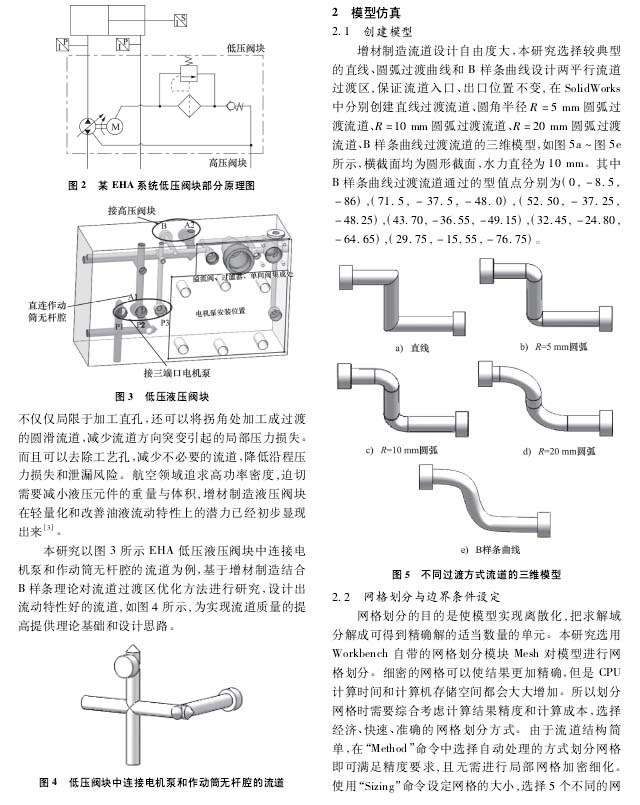

  【摘 要】器件小型化和集成化發展趨勢,對液壓閥塊設計提出了更高的要求。傳統工藝加工閥塊體內部流道,不但工藝復雜難加工,而且成形的流道流動特性有待提高。新型制造工藝增材制造一體化成形的特點使其在流道加工方面表現出很大的優越性。基于增材制造,對某一液壓集成閥塊的流道過渡區進行優化設計,利用Fluent仿真,對直線過渡、圓弧過渡、B樣條曲線3種過渡方式連接的流道流動特性進行分析,B樣條曲線過渡流道較直線過渡流道壓力損失可降低55%以上,不同圓角半徑的圓弧過渡流道較直線過渡流道壓力損失可降低28%~56%,為基于增材制造的流道設計提供了必要的支持。

  【結 語】

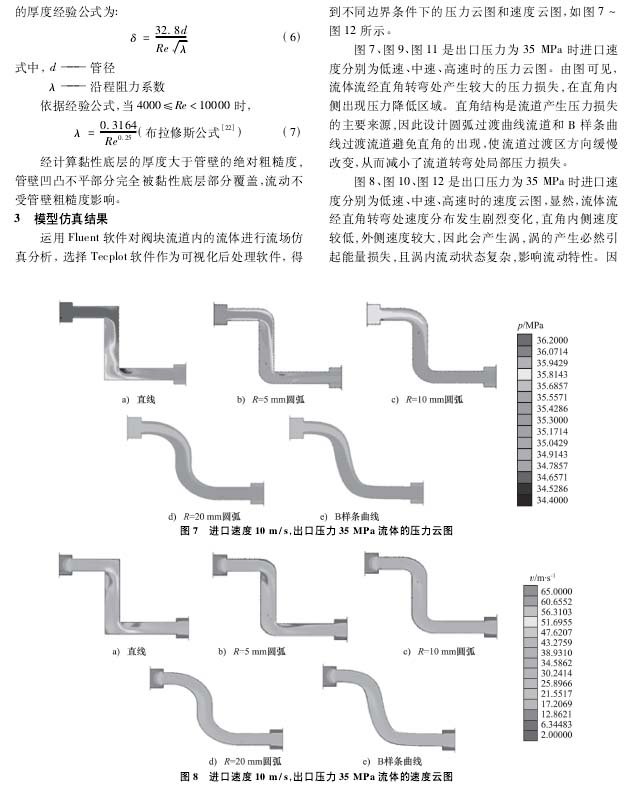

  1、流道流體流經直角轉彎處會產生較大的壓力損失,在直角內側出現壓力降低區域。流道流體流經直角轉彎處,速度分布發生劇烈變化,直角內側速度較低,外側速度較大,會產生渦流。直線過渡流道流動特性最差,圓弧過渡曲線和B樣條曲線過渡流道的流動特性均得以改善。且過渡圓角半徑越大,流道流動特性越好;

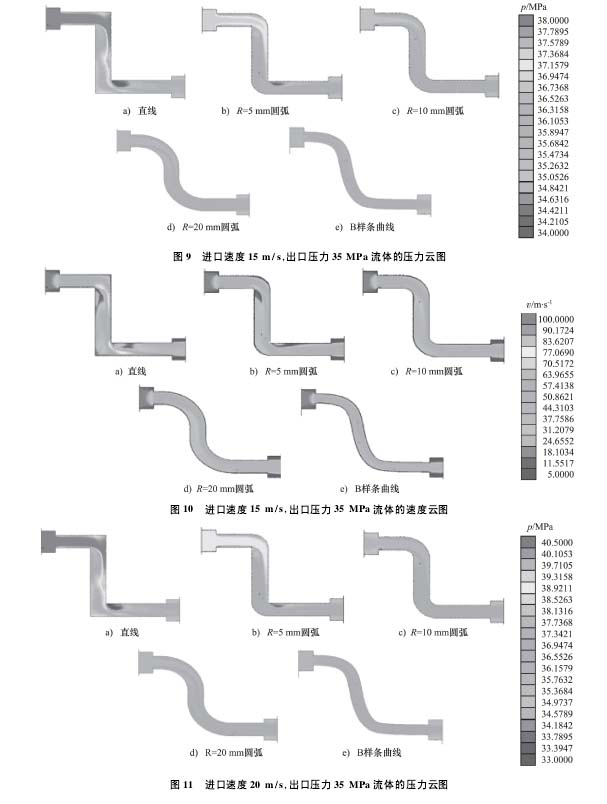

  2、直線過渡流道每個直角處都有一個渦,隨著過渡圓角半徑逐漸增大,流道內部速度流線逐漸規整平滑,B樣條曲線過渡流道的速度流線也十分流暢,基于增材制造,使用圓弧過渡曲線和B樣條曲線連接兩平行流道過渡區域流道流動特性較好;

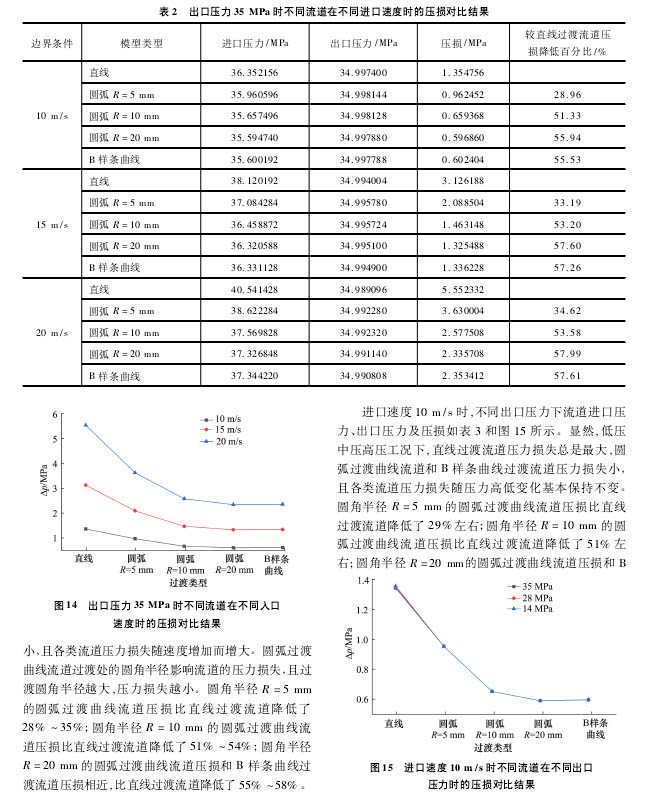

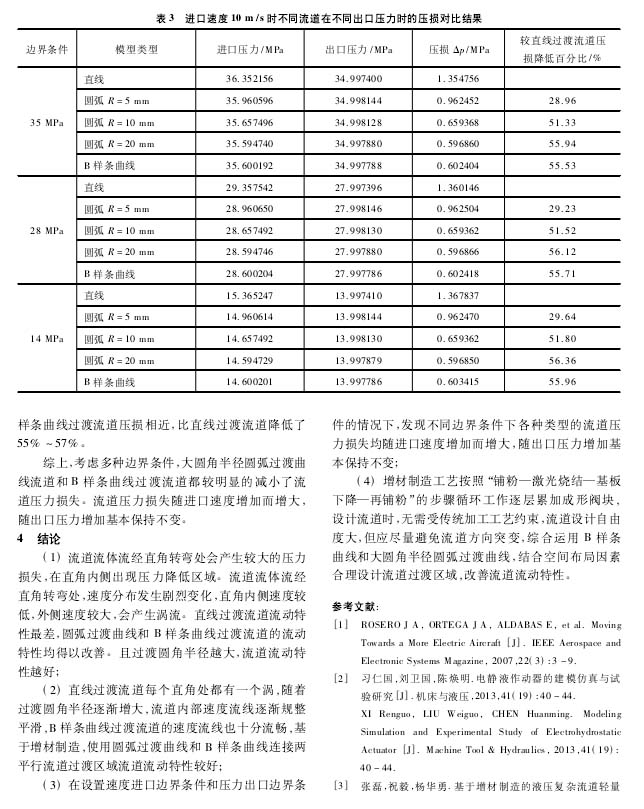

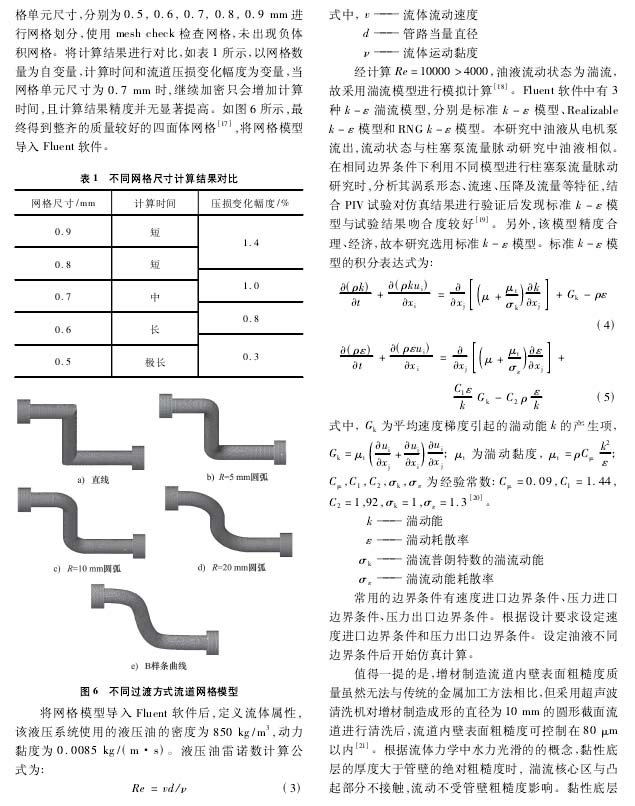

  3、在設置速度進口邊界條件和壓力出口邊界條件的情況下,發現不同邊界條件下各種類型的流道壓力損失均隨進口速度增加而增大,隨出口壓力增加基本保持不變;

  4、增材制造工藝按照“鋪粉一激光燒結一基板下降一再鋪粉”的步驟循環工作逐層累加成形閥塊,設計流道時,無需受傳統加工工藝約束,流道設計自由度大,但應盡量避免流道方向突變,綜合運用B樣條曲線和大圓角半徑圓弧過渡曲線,結合空間布局因素合理設計流道過渡區域,改善流道流動特性。

  以下是正文:

1

2

3

4

5

6

7

8

9

10
