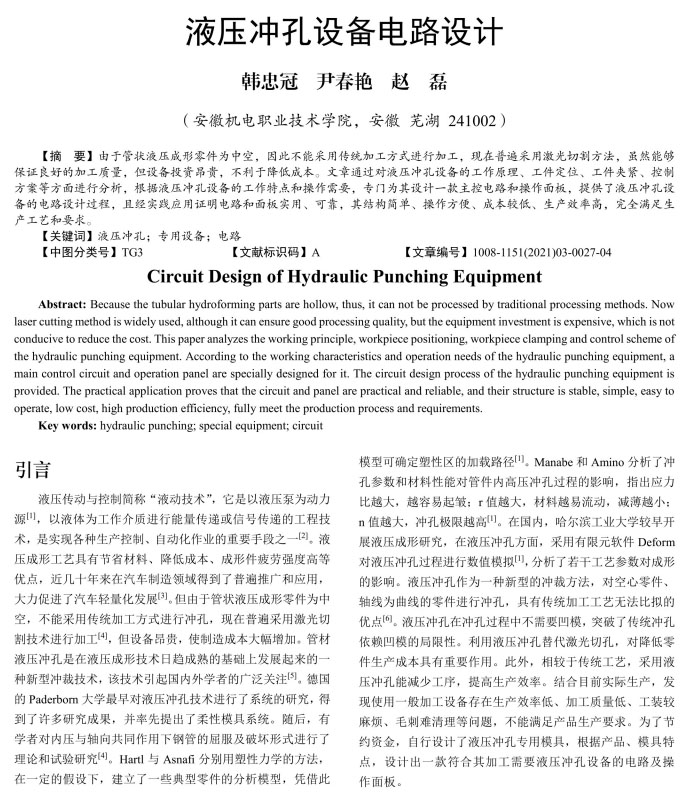

【作 者】韓忠冠;尹春艷;趙磊

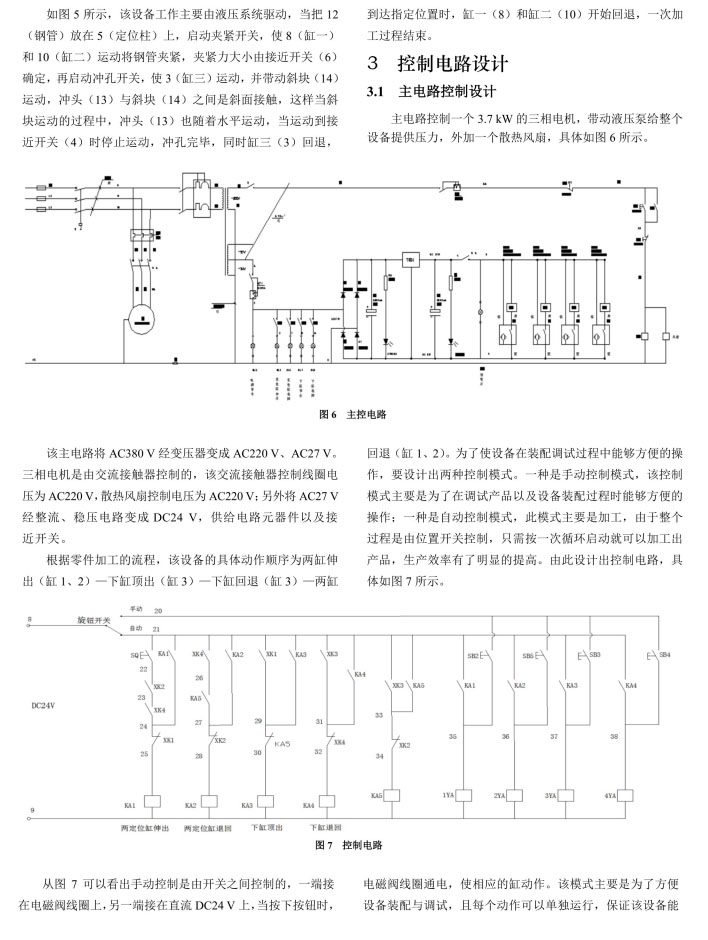

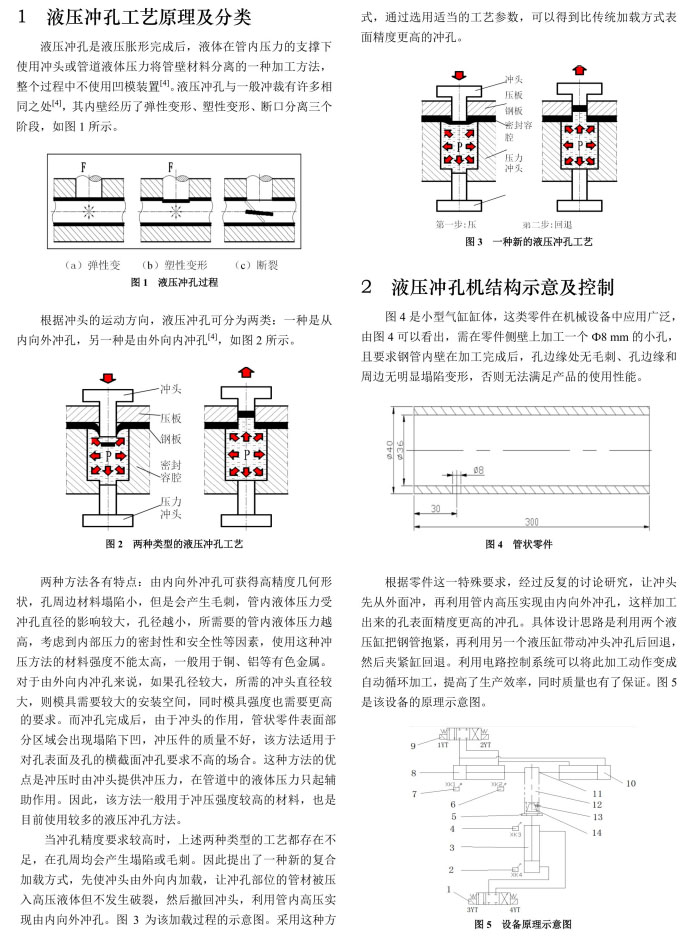

　　【摘 要】由于管狀液壓成形零件為中空,因此不能采用傳統加工方式進行加工,現在普遍采用激光切割方法,雖然能夠保證良好的加工質量,但設備投資昂貴,不利于降低成本。文章通過對液壓沖孔設備的工作原理、工件定位、工件夾緊、控制方案等方面進行分析,根據液壓沖孔設備的工作特點和操作需要,專門為其設計一款主控電路和操作面板,提供了液壓沖孔設備的電路設計過程,且經實踐應用證明電路和面板實用、可靠,其結構簡單、操作方便、成本較低、生產效率高,完全滿足生產工藝和要求。

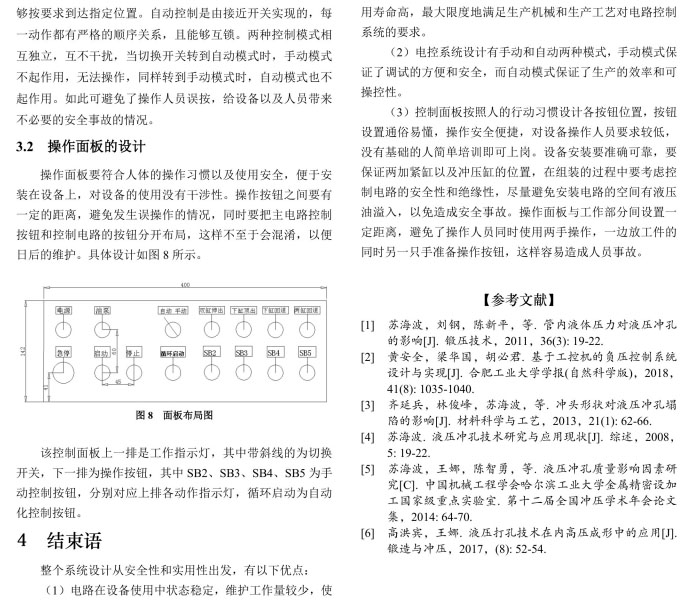

　　【結 論】

　　整個系統設計從安全性和實用性出發，有以下優點：

　　(1)電路在設備使用中狀態穩定，維護工作量較少，使用壽命高，最大限度地滿足生產機械和生產工藝對電路控制系統的要求。

　　(2)電控系統設計有手動和自動兩種模式，手動模式保證了調試的方便和安全，而自動模式保證了生產的效率和可操控性。

　　(3)控制面板按照人的行動習慣設計各按鈕位置，按鈕設置通俗易懂，操作安全便捷，對設備操作人員要求較低，沒有基礎的人簡單培訓『即可上崗。設備安裝要準確可靠，要保證兩加緊缸以及沖壓缸的位置，在組裝的過程中要考慮控制電路的安全性和絕緣性，盡量避免安裝電路的空間有液壓油溢入，以免造成安全事故。操作面板與工作部分間設置一定距離，避免了操作人員同時使用兩手操作，一邊放工件的同時另一只手準備操作按鈕，這樣容易造成人員事故。

　　以下是正文：
