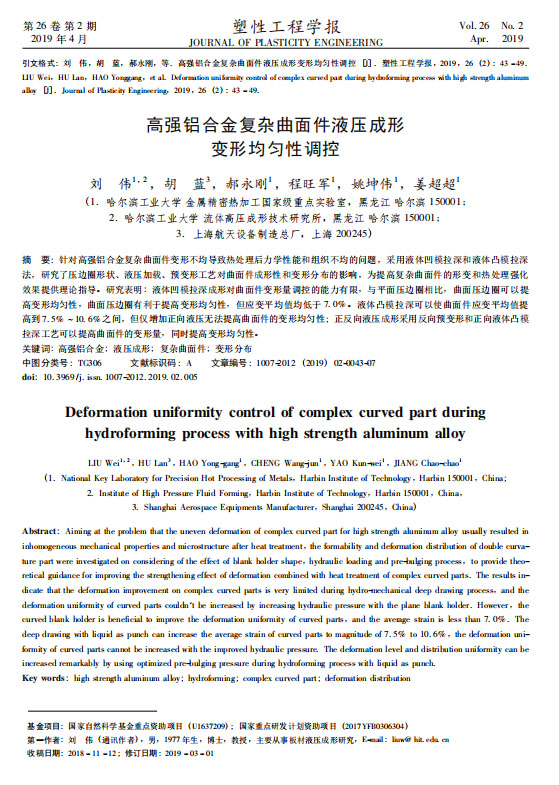

【作 者】劉偉;胡藍;郝永剛;程旺軍;姚坤偉;姜超超

　 【摘 要】針對高強鋁合金復雜曲面件變形不均導致熱處理后力學性能和組織不均的問題,采用液體凹模拉深和液體凸模拉深法,研究了壓邊圈形狀、液壓加載、預變形工藝對曲面件成形性和變形分布的影響,為提高復雜曲面件的形變和熱處理強化效果提供理論指導。研究表明:液體凹模拉深成形對曲面件變形量調控的能力有限,與平面壓邊圈相比,曲面壓邊圈可以提高變形均勻性,曲面壓邊圈有利于提高變形均勻性,但應變平均值均低于7. 0%。液體凸模拉深可以使曲面件應變平均值提高到7. 5%～10. 6%之間,但僅增加正向液壓無法提高曲面件的變形均勻性;正反向液壓成形采用反向預變形和正向液體凸模拉深工藝可以提高曲面件的變形量,同時提高變形均勻性。

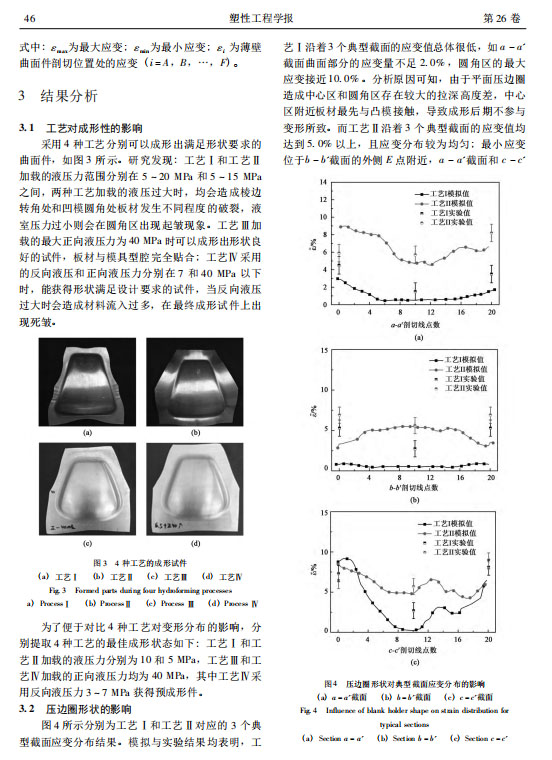

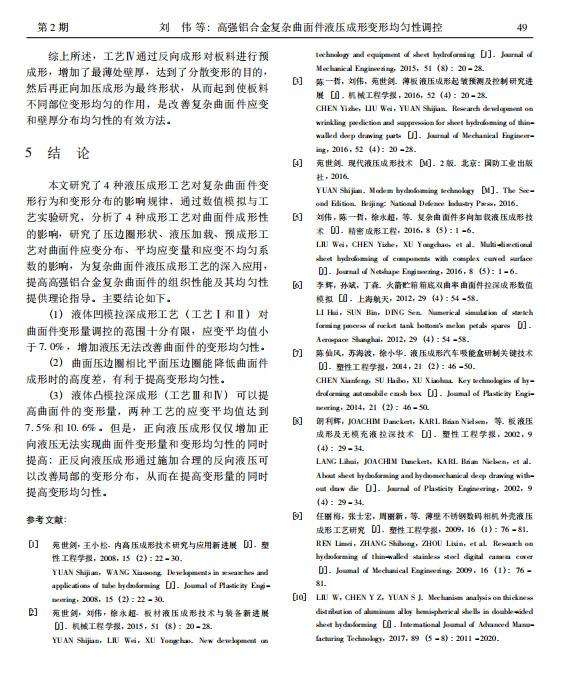

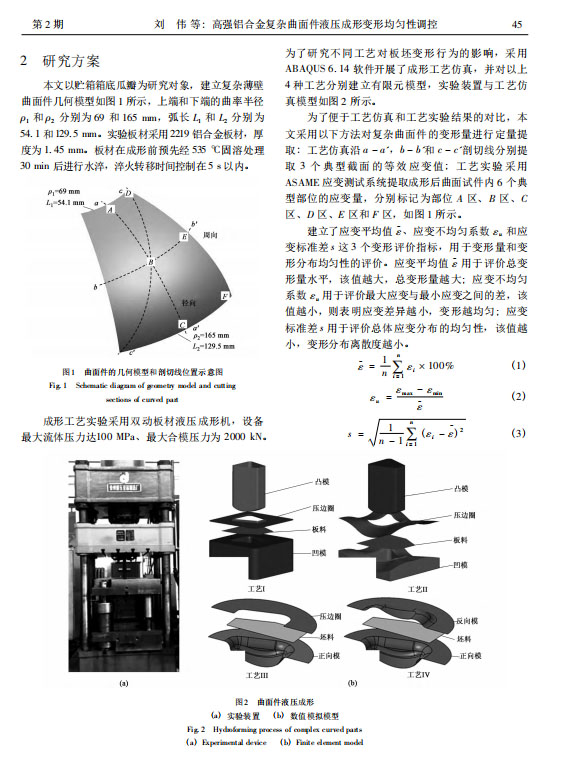

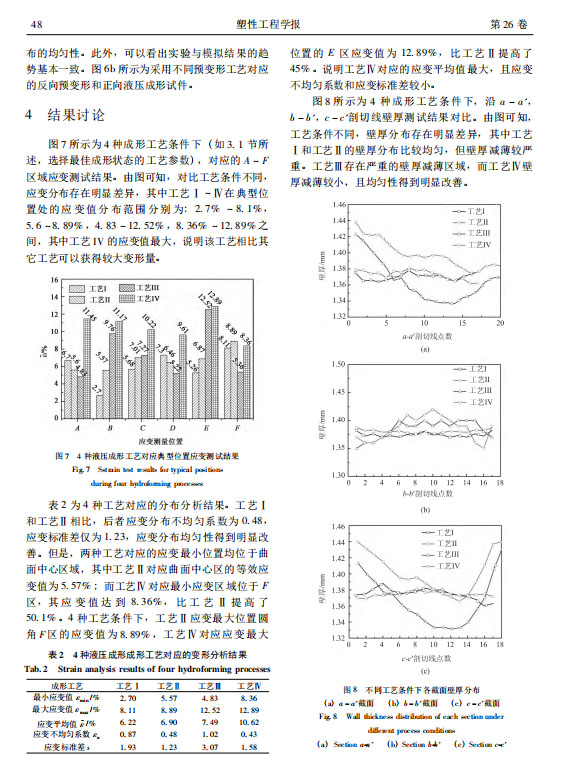

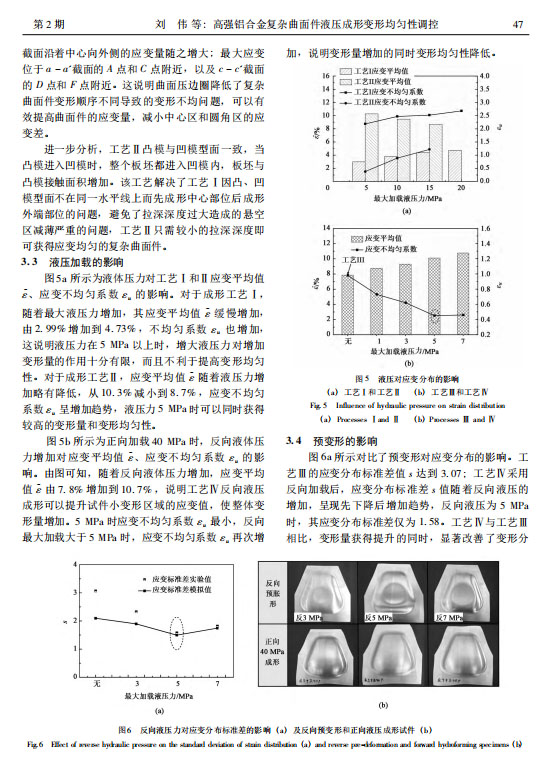

　　以下是正文：
