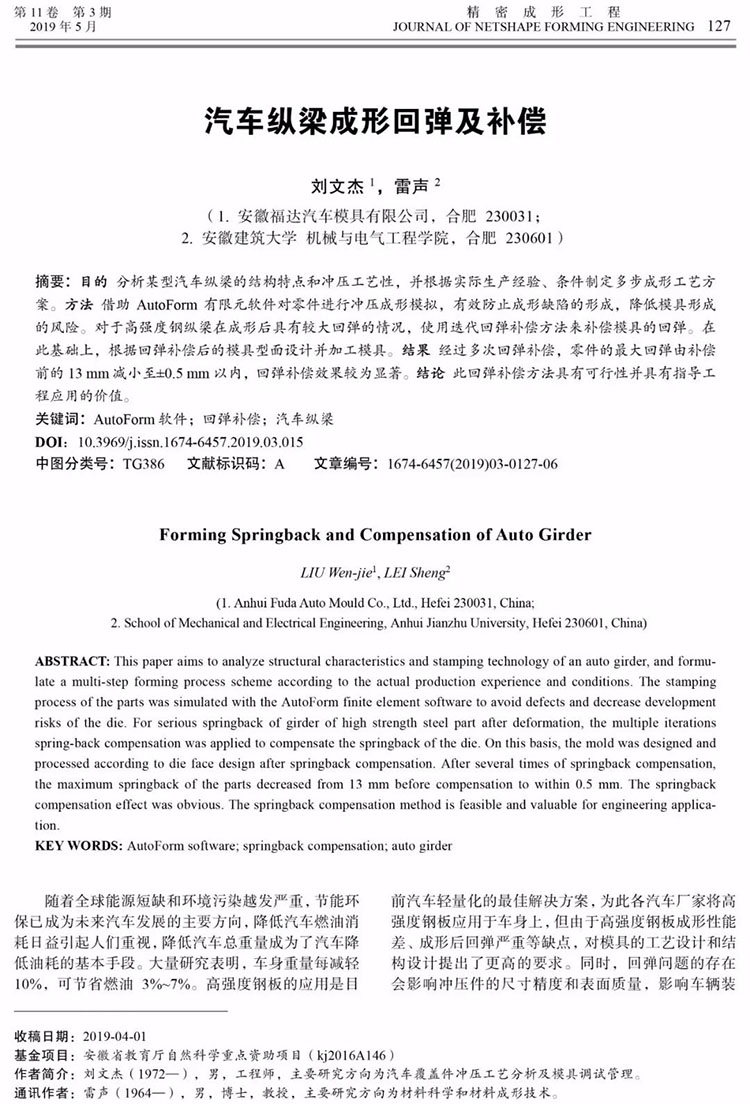

目的:分析某型汽車縱梁的結構特點和沖壓工藝性,并根據實際生產經驗、條件制定多步成形工藝方案。
方法:借助AutoForm有限元軟件對零件進行沖壓成形模擬,有效防止成形缺陷的形成,降低模具形成的風險。對于高強度鋼縱梁在成形后具有較大回彈的情況,使用迭代回彈補償方法來補償模具的回彈。在此基礎上,根據回彈補償后的模具型面設計并加工模具。
結果:經過多次回彈補償,零件的最大回彈由補償前的13?mm減小至±0.5?mm以內,回彈補償效果較為顯著。
結論:此回彈補償方法具有可行性并具有指導工程應用的價值。
來源:《精密成形工程》2019年第2期
作者:劉文杰,雷聲
下為正文:
