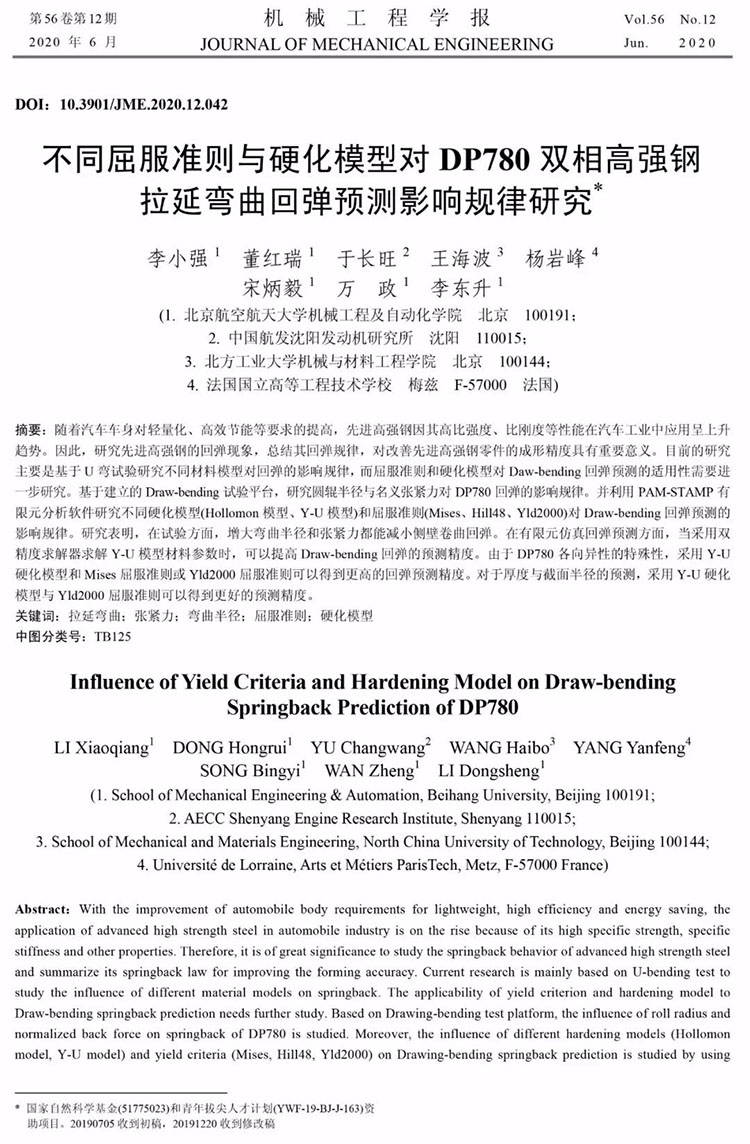

摘 要: 隨著汽車車身對輕量化、高效節能等要求的提高,先進高強鋼因其高比強度、比剛度等性能在汽車工業中應用呈上升趨勢。因此,研究先進高強鋼的回彈現象,總結其回彈規律,對改善先進高強鋼零件的成形精度具有重要意義。
目前的研究主要是基于U彎試驗研究不同材料模型對回彈的影響規律,而屈服準則和硬化模型對Daw-bending回彈預測的適用性需要進一步研究。

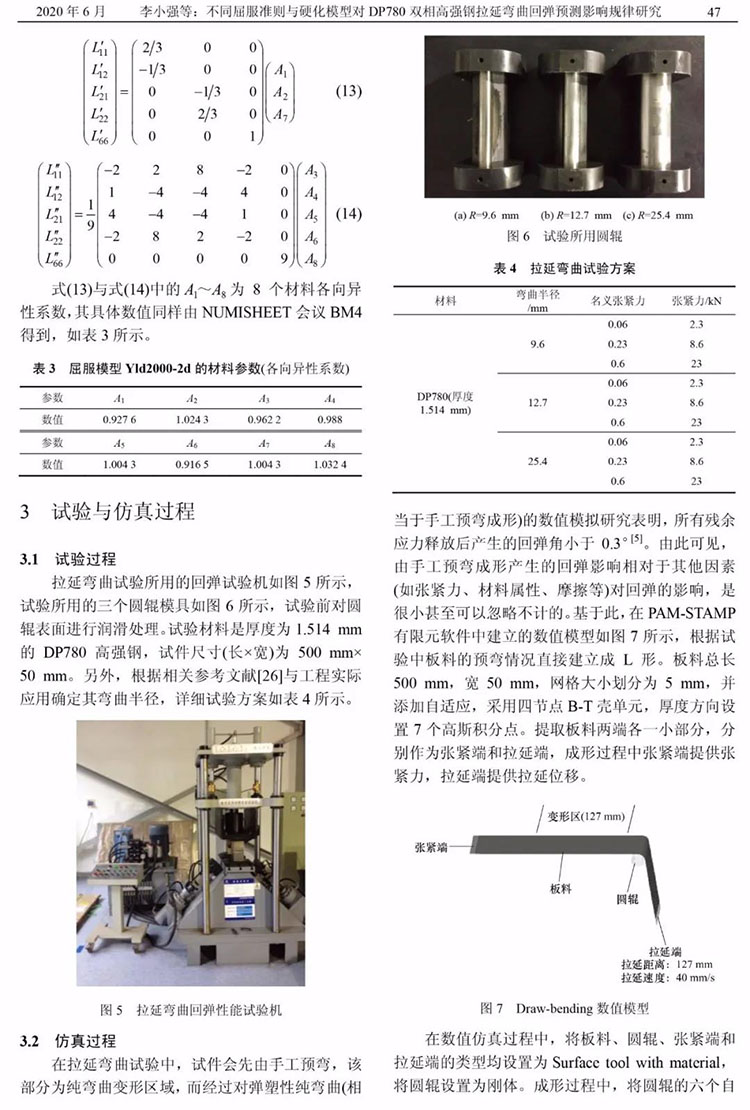

基于建立的Draw-bending試驗平臺,研究圓輥半徑與名義張緊力對DP780回彈的影響規律。并利用PAM-STAMP有限元分析軟件研究不同硬化模型(Hollomon模型、Y-U模型)和屈服準則(Mises、Hill48、Yld2000)對Draw-bending回彈預測的影響規律。
研究表明,在試驗方面,增大彎曲半徑和張緊力都能減小側壁卷曲回彈。在有限元仿真回彈預測方面,當采用雙精度求解器求解Y-U模型材料參數時,可以提高Draw-bending回彈的預測精度。由于DP780各向異性的特殊性,采用Y-U硬化模型和Mises屈服準則或Yld2000屈服準則可以得到更高的回彈預測精度。對于厚度與截面半徑的預測,采用Y-U硬化模型與Yld2000屈服準則可以得到更好的預測精度。

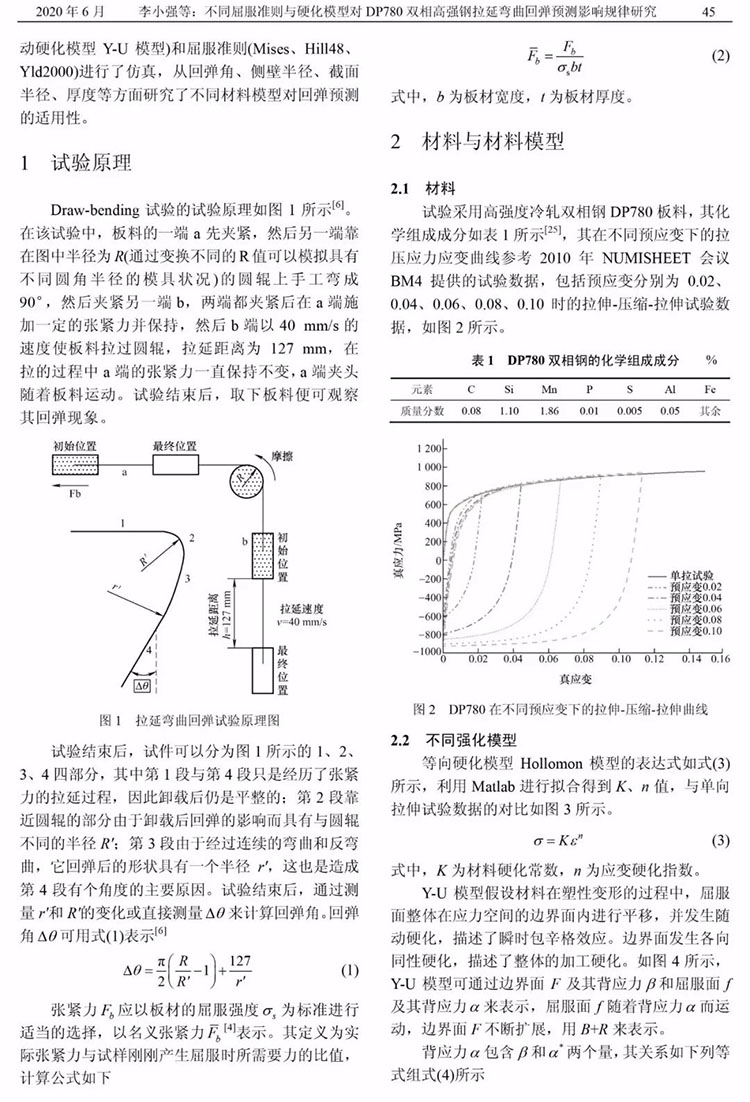

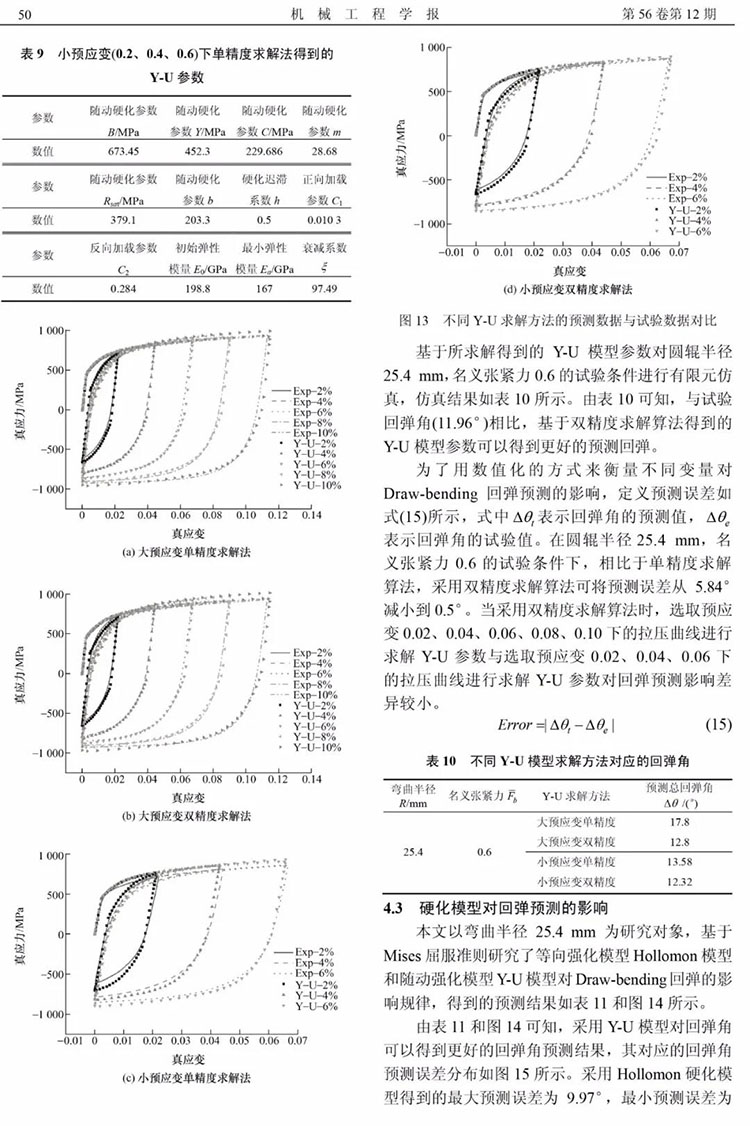

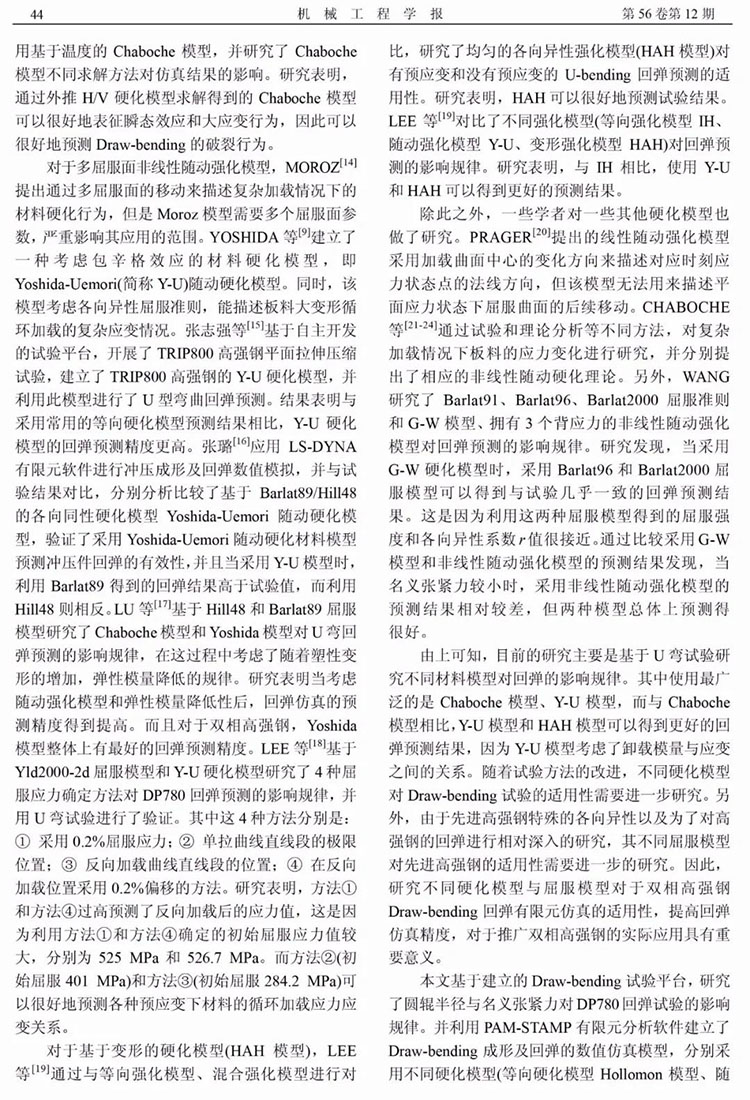

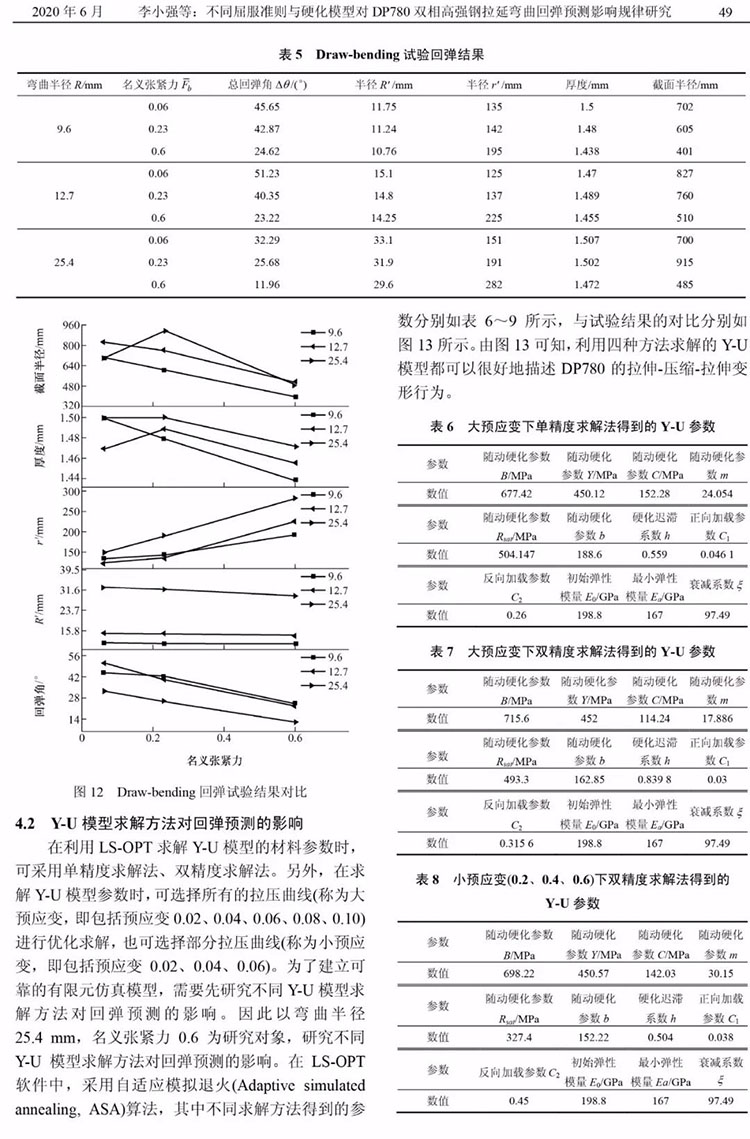

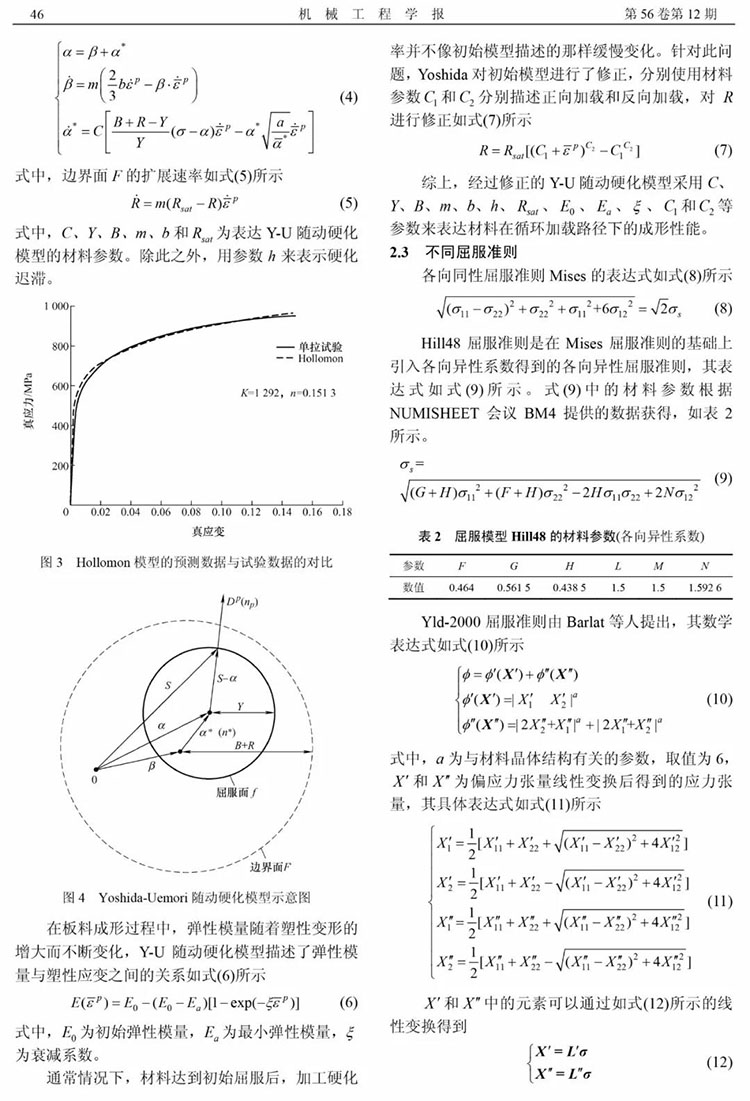

來源:《機械工程學報》2020年12期
作者:李小強,董紅瑞,于長旺,王海波,楊巖峰,宋炳毅,萬政, 李東升
下為正文:
【興迪源機械簡介】

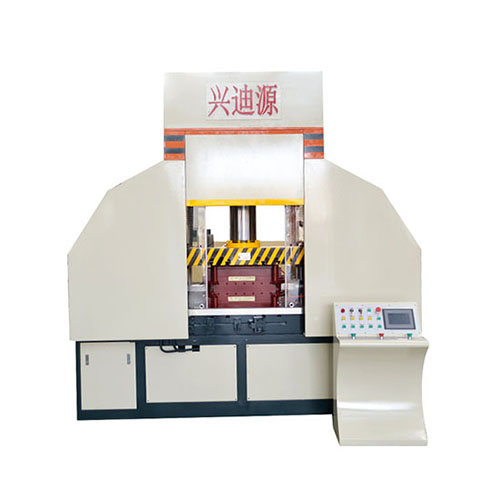

興迪源是國內第一家向市場提供智能金屬管材內高壓成形設備的生產商,已向各個領域的客戶提供了數十臺各種規格的內高壓成形設備,合模力從400T至5000T,高達500MPa。
