摘 要：為深入分析帶有波紋段的薄壁不銹鋼管的彎曲成形工藝，基于ABAQUS/Explicit和ABAQUS/Standard建立了包含彎曲、抽芯、回彈在內(nèi)的繞彎成形過程的有限元模型，并與實驗相結(jié)合，研究了助推速度以及彎曲角度對成形質(zhì)量的影響。此外，還進一步研究了不同彎曲角度下的回彈規(guī)律，建立了回彈補償公式，同時進行了實驗驗證。

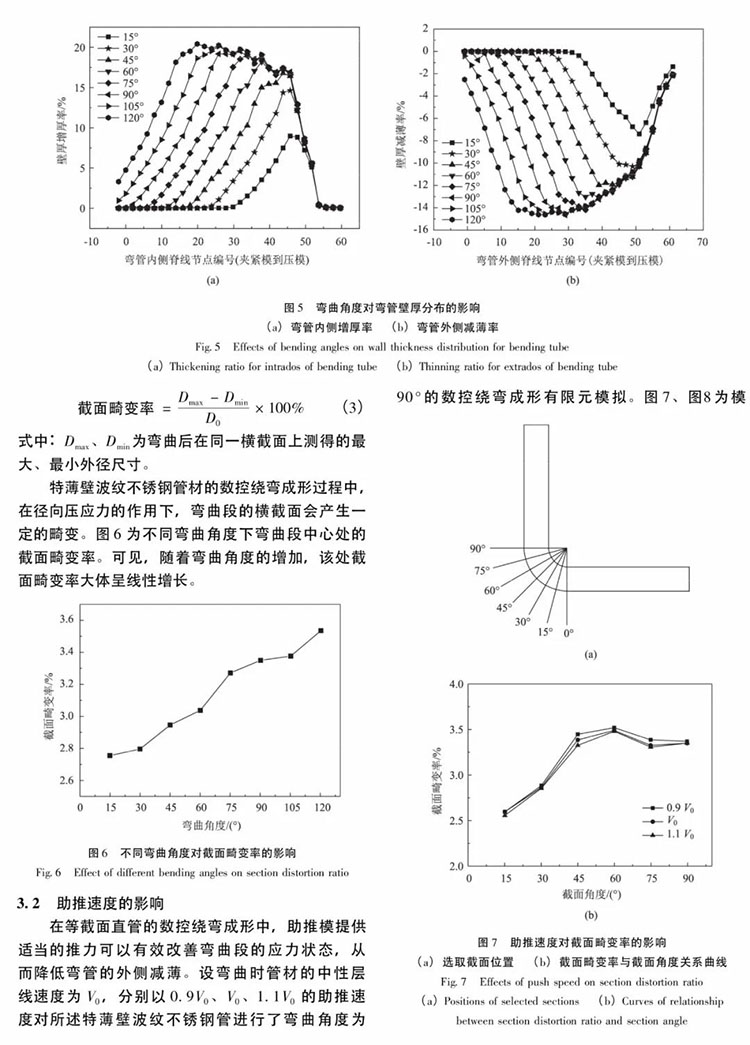

　　結(jié)果表明：助推速度對彎曲段的壁厚分布及截面畸變率影響微弱，但對波紋段有顯著影響，當助推速度等于中性層線速度V0時，波紋段長度、波紋間距和波紋位移變化最?。粡澢嵌却笥?0°后，內(nèi)、外側(cè)增厚率或減薄率出現(xiàn)“平臺”現(xiàn)象，壁厚分布更加均勻；回彈量與彎曲角度大致呈線性關(guān)系，同時，實驗證明所建立的回彈補償公式能夠準確地應(yīng)用于帶波紋薄壁不銹鋼管的彎曲成形過程。

　　來源 | 《鍛壓技術(shù)》2020年第6期

　　作者 | 徐勇；靳鵬飛；田亞強；夏亮亮；張士宏；陸瀚；王衛(wèi)星

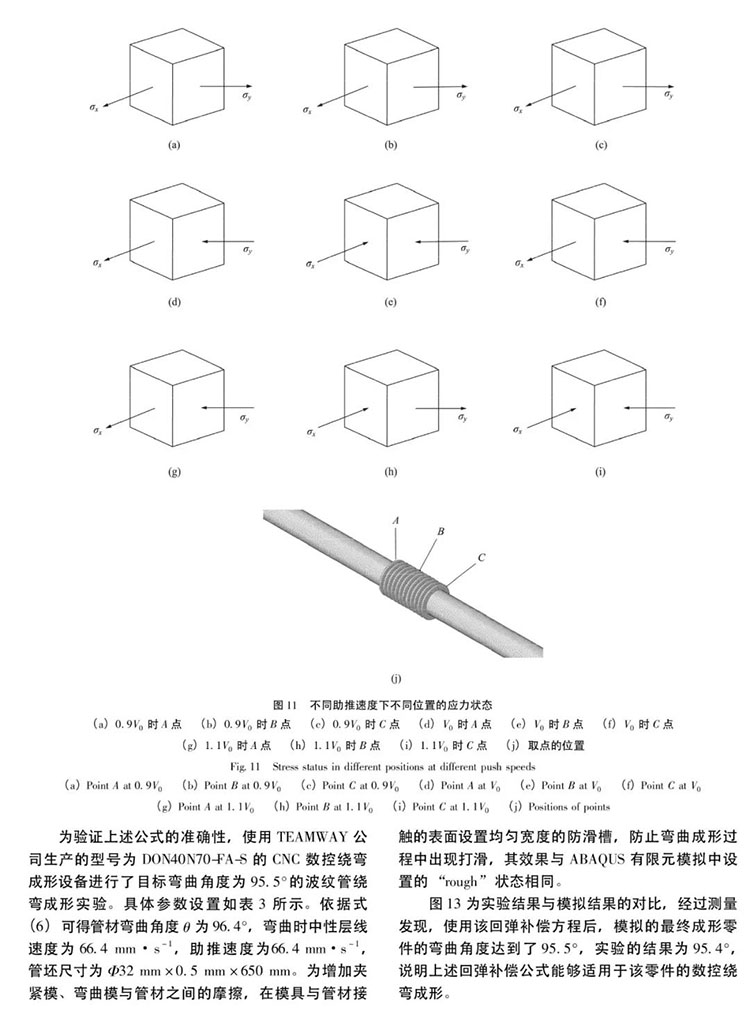

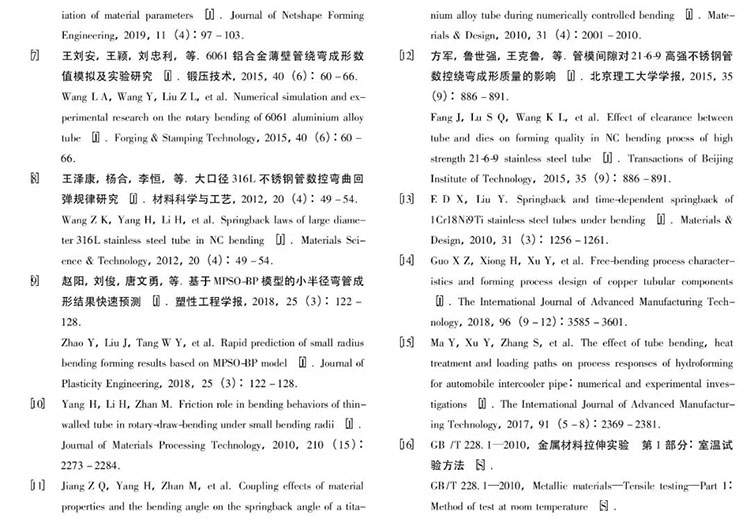

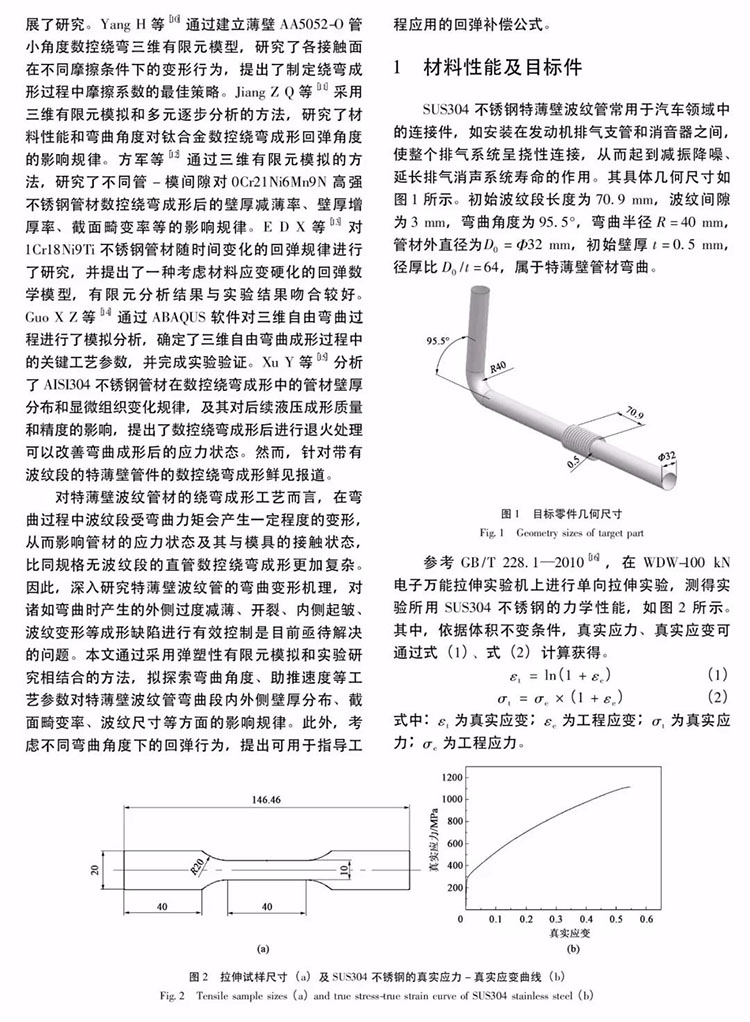

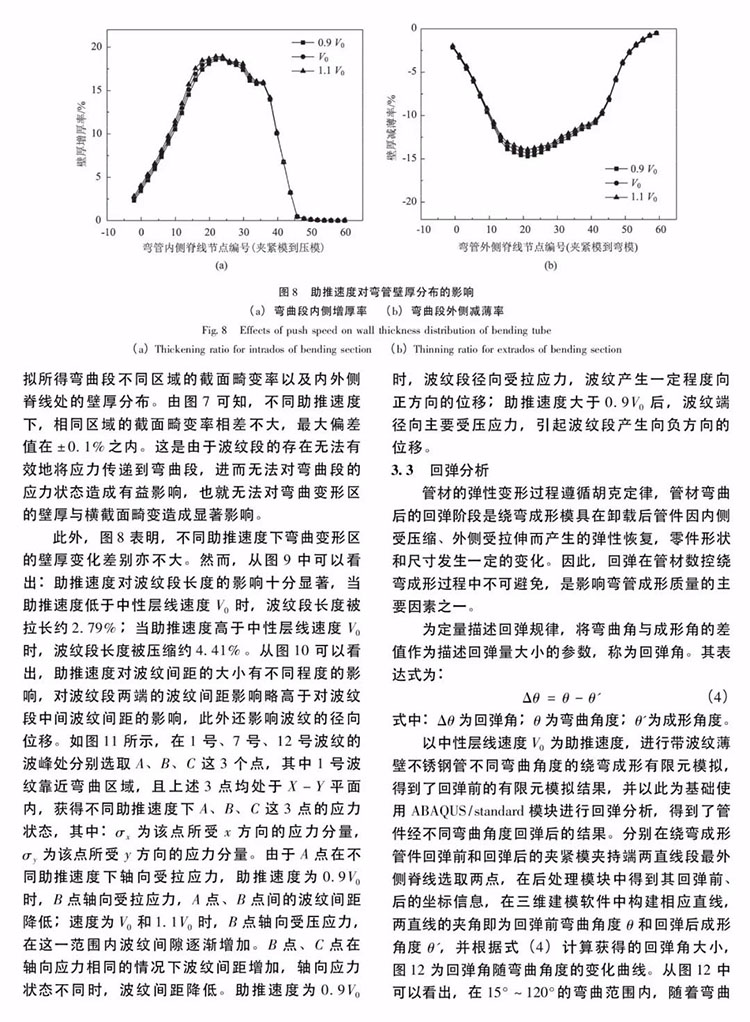

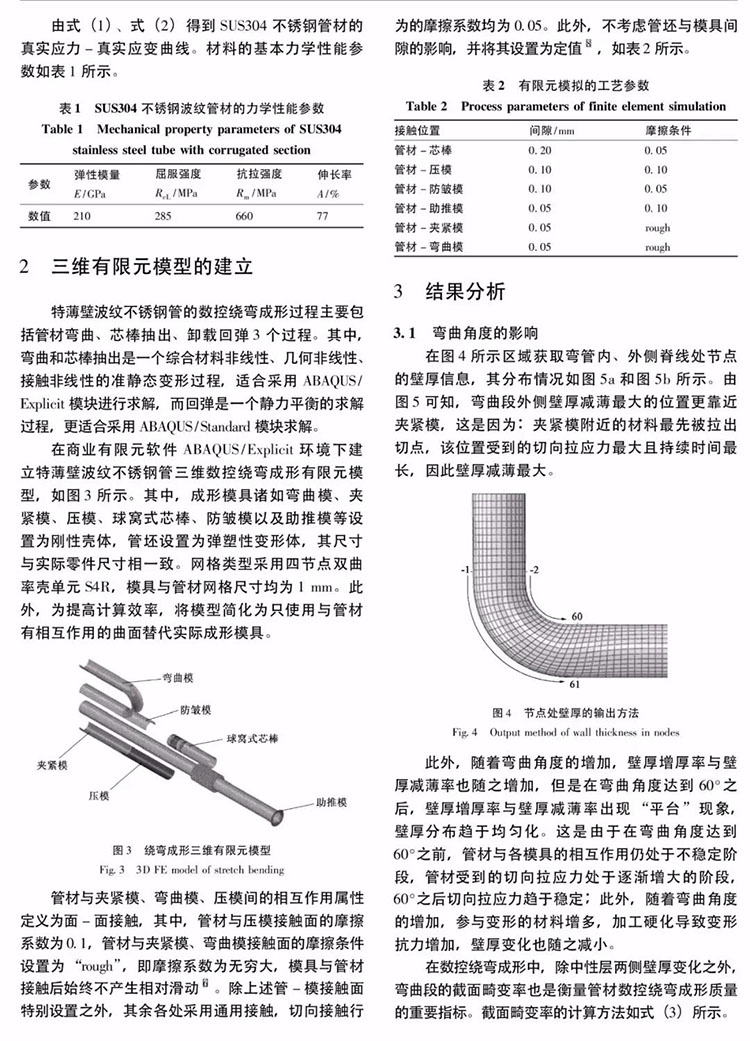

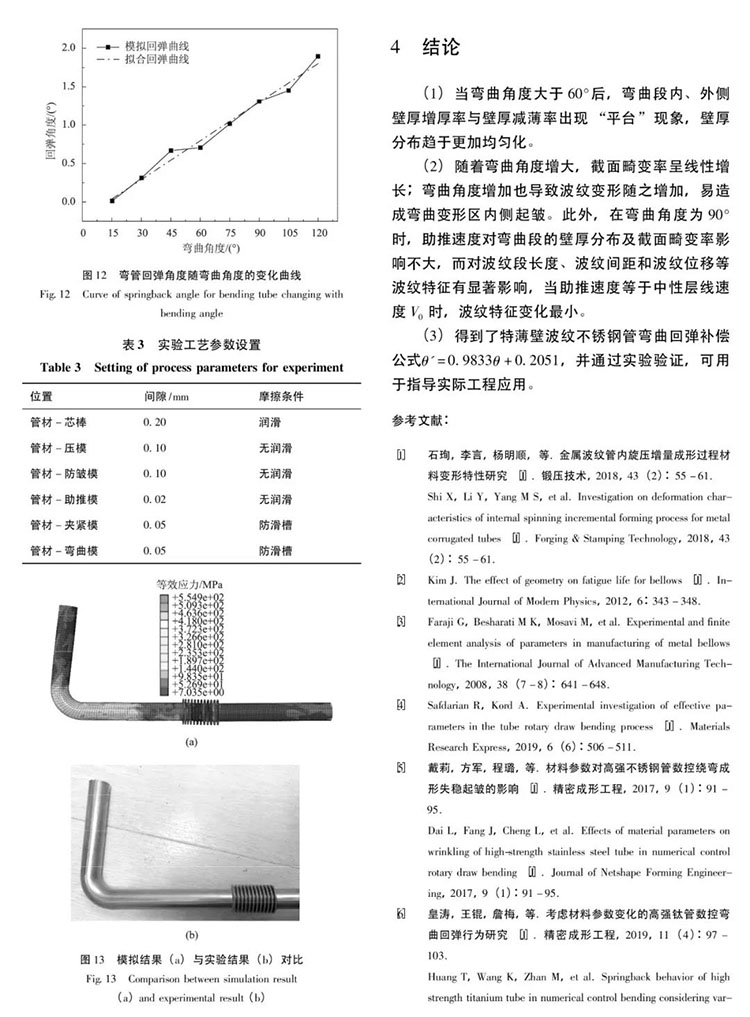

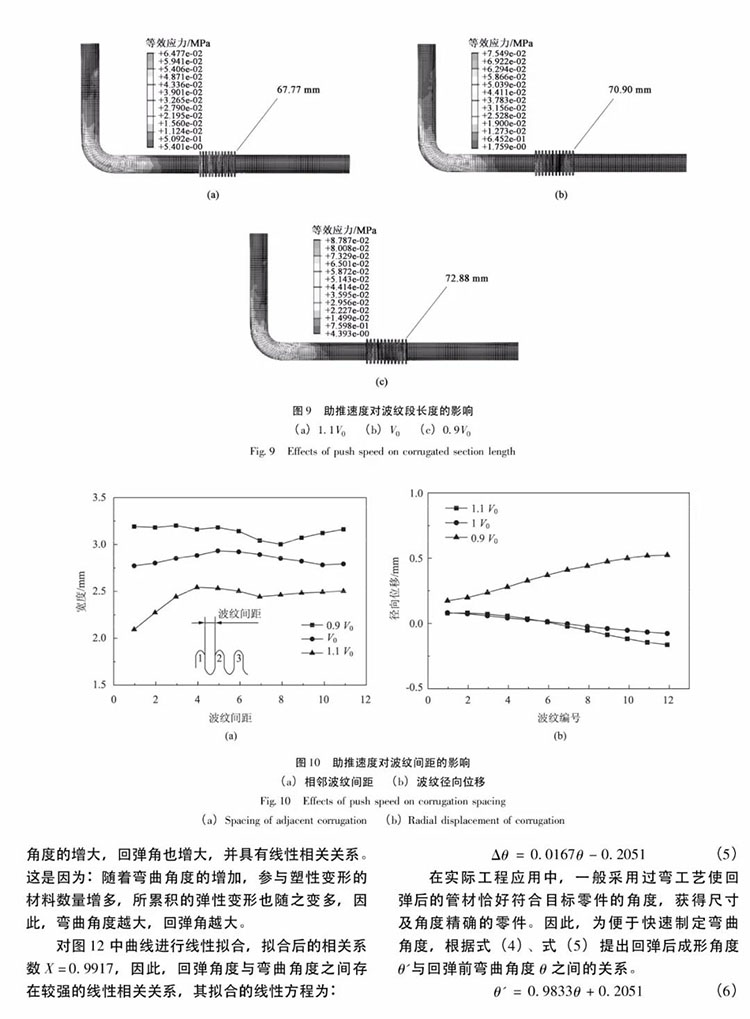

　　以下為正文：

　　【興迪源機械液壓技術(shù)優(yōu)勢】

　　興迪源機械嚴格按照ISO國際標準質(zhì)量管理體系和5S管理標準進行質(zhì)量監(jiān)控和內(nèi)部管理。建立有 “河南省流體壓力成形智能裝備工程技術(shù)研究中心”，核心團隊由數(shù)十名博士、碩士和各高等院校金屬成形專家教授組成，專注于液壓成形核心技術(shù)和產(chǎn)品工藝研發(fā)。

　　興迪源機械與中國科學(xué)院金屬研究所、南京航空航天大學(xué)等院校開展長期的產(chǎn)、學(xué)、研合作，并共同設(shè)立了“液壓成形技術(shù)產(chǎn)業(yè)化示范基地”，時刻跟蹤國內(nèi)外領(lǐng)先技術(shù)，不斷提升“興迪源”液壓設(shè)備品牌價值。
