鍛造與沖壓:萬向節叉鍛造成形工藝改進

2023-08-24
摘要:本文以該萬向節叉為例,通過對產品結構與鍛模結構進行分析,提出了半閉式預鍛成形工藝方案,改進了鍛模結構,采用有限元數值分析的方法對改進工藝方案進行驗證,對比分析了其改進前后飛邊分布、成形載荷、終鍛金屬速度分布,并對該工藝改進進行了生產驗證。

  【作 者】張才東;李偉;白玉冰

  進入 21 世紀以來,能源與材料成本不斷增加,同時,環保成本在鍛造生產中所占比重越來越高,如何提高能源、材料利用率,減少對環境的損害,從而實現提高生產效益成為鍛造企業關心的重中之重。萬向節叉為典型汽車及農機傳動系統零件,承受較大復雜交變載荷,對工件質量要求較高,為保證產品質量,一般采用鍛造工藝生產。但該工件形狀復雜,采用傳統工藝進行生產,材料利用率較低,并且流入飛邊槽的過多的金屬造成模具磨損較快。

  本文以該萬向節叉為例,通過對產品結構與鍛模結構進行分析,提出了半閉式預鍛成形工藝方案,改進了鍛模結構,采用有限元數值分析的方法對改進工藝方案進行驗證,對比分析了其改進前后飛邊分布、成形載荷、終鍛金屬速度分布,并對該工藝改進進行了生產驗證。結果表明改進后工藝提高了材料利用率和模具壽命,降低了設備能耗。

  【結 論】

 ?。?)通過對萬向節叉現有工藝的分析,建立了萬向節叉現有工藝的有限元數值模型,通過對比分析確定了有限元模型的準確性,并對現有工藝成形過程進行了分析。

  (2)通過對現有工藝成形過程的分析,提出了半閉式預鍛成形工藝方案,并將萬向節叉移到模具兩側,通過有限元數值模擬,材料利用率由 61.5% 提高至75%,并且終鍛成形載荷大幅度下降,有利于模具壽命的提升(實際生產過程中模具壽命平均在 7500模(15000 件),8 小時每班產量由原來的 2500 ~ 3000 模(6000 件以內)提升到 4000 模以上(8000件以上)大大提升了企業經濟效益及市場競爭力)。

 ?。?)為萬向節叉類等鍛件工藝設計提供了理論依據。

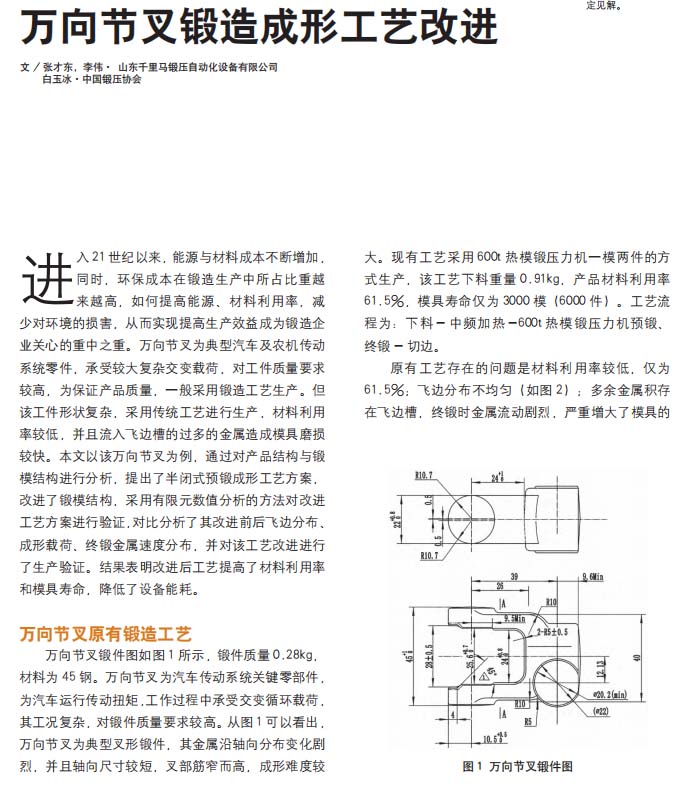

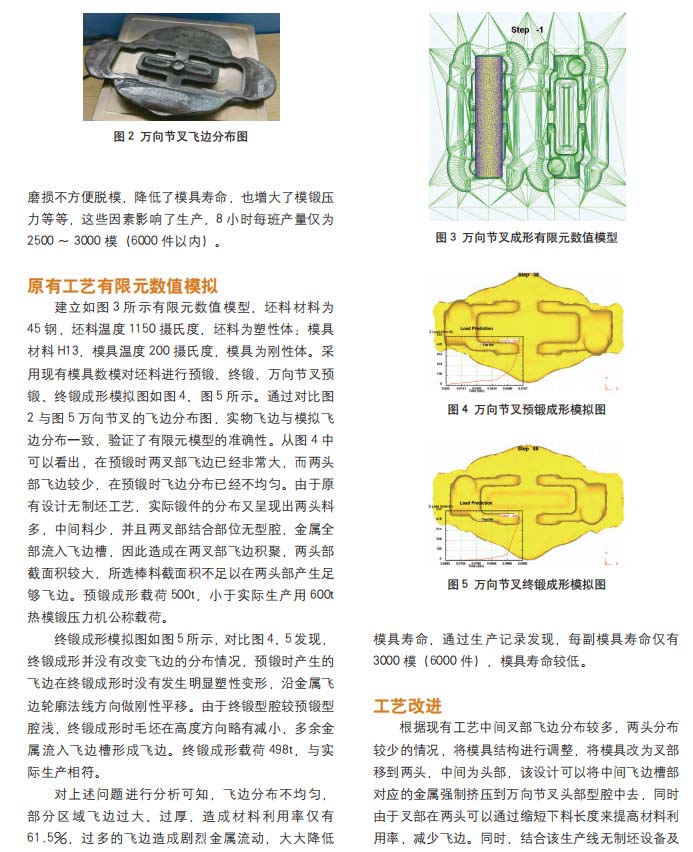

  以下是正文:

1

2

3
