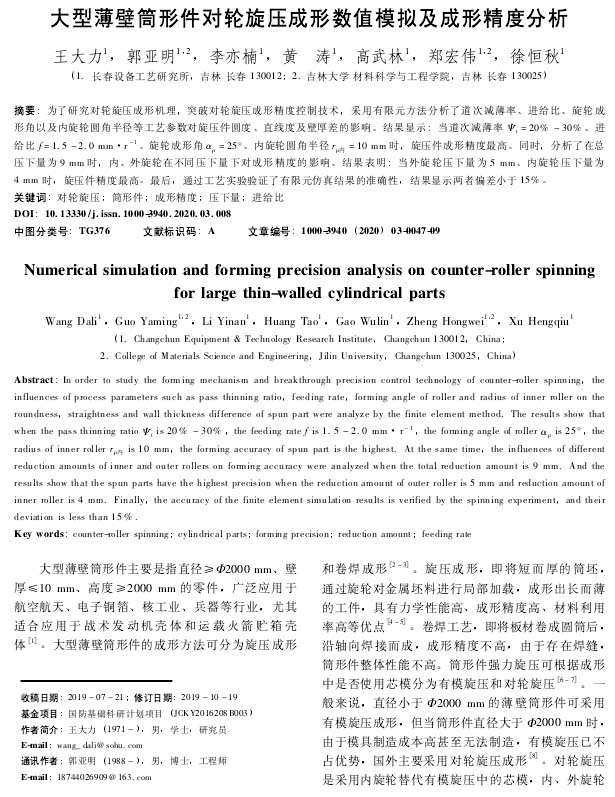

【作 者】王大力;郭亞明;李亦楠;黃濤;高武林;鄭宏偉;徐恒秋

　　【前 言】

　　大型薄壁筒形件主要是指直徑≥Φ2000 mm、壁厚≤10 mm、高度≥2000 mm的零件，廣泛應用于航空航天、電子銅箔、核工業、兵器等行業，尤其適合應用于戰術發動機殼體和運載火箭貯箱殼體[1]。大型薄壁筒形件的成形方法可分為旋壓成形和卷焊成形[2-3]。旋壓成形，即將短而厚的筒坯，通過旋輪對金屬坯料進行局部加載，成形出長而薄的工件，具有力學性能高、成形精度高、材料利用率高等優點[4-5]。卷焊工藝，即將板材卷成圓筒后，沿軸向焊接而成，成形精度不高，由于存在焊縫，筒形件整體性能不高。筒形件強力旋壓可根據成形中是否使用芯模分為有模旋壓和對輪旋壓[6 - 7]。一般來說，直徑小于Φ2000 mm的薄壁筒形件可采用有模旋壓成形，但當筒形件直徑大于Φ2000 mm時，由于模具制造成本高甚至無法制造，有模旋壓已不占優勢，國外主要采用對輪旋壓成形[8]。對輪旋壓是采用內旋輪替代有模旋壓中的芯模，內、外旋輪同時對筒坯進行加載的成形方法，內旋輪通過徑向位置調節，可加工一定范圍內不同內徑的筒形件，具有加工成本低、柔性化的成形特點。

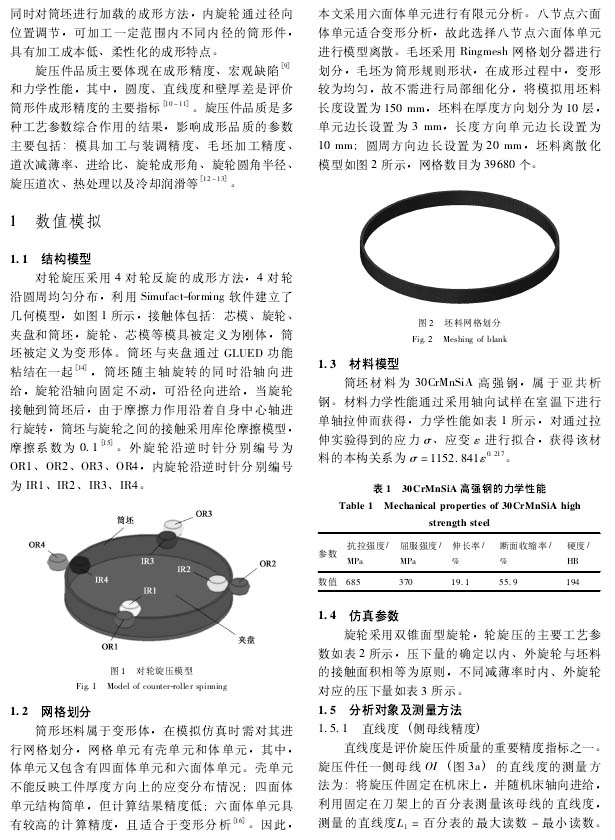

　　旋壓件品質主要體現在成形精度、宏觀缺陷[9]和力學性能，其中，圓度、直線度和壁厚差是評價筒形件成形精度的主要指標[10-11]。旋壓件品質是多種工藝參數綜合作用的結果，影響成形品質的參數主要包括:模具加工與裝調精度、毛坯加工精度、道次減薄率、進給比、旋輪成形角、旋輪圓角半徑、旋壓道次、熱處理以及冷卻潤滑等[12 - 13]。

　　【結 語】

　　對輪旋壓時，采用內旋輪替代了有模旋壓中的芯模，經過變形的金屬在流動時由于缺少芯模的約束，成形精度較難控制，這是對輪旋壓成形的工藝難點所在。內旋輪替代了芯模的支撐作用，因此，內旋輪的結構設計必須保證具有足夠的剛度，以減小內旋輪機構的退讓或者彈性變形，內旋輪結構剛度設計是對輪旋壓裝備設計的難點所在。

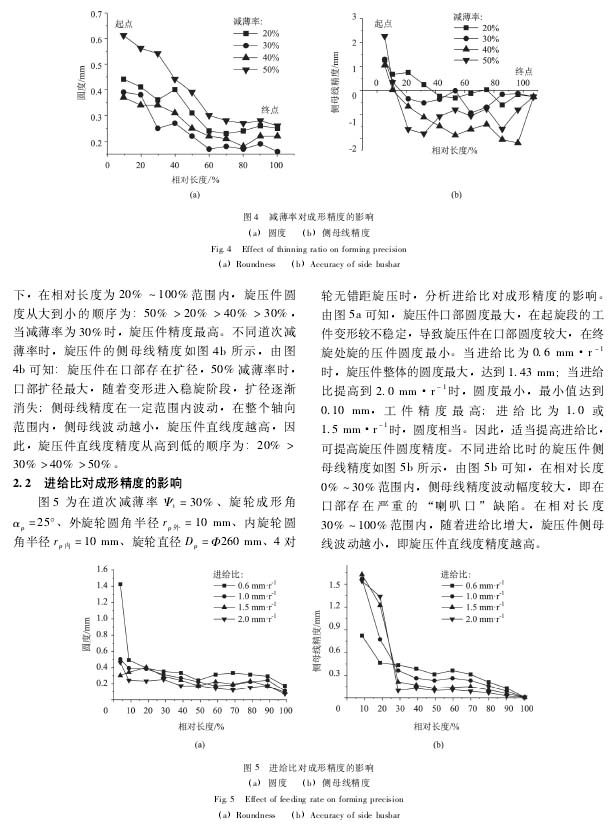

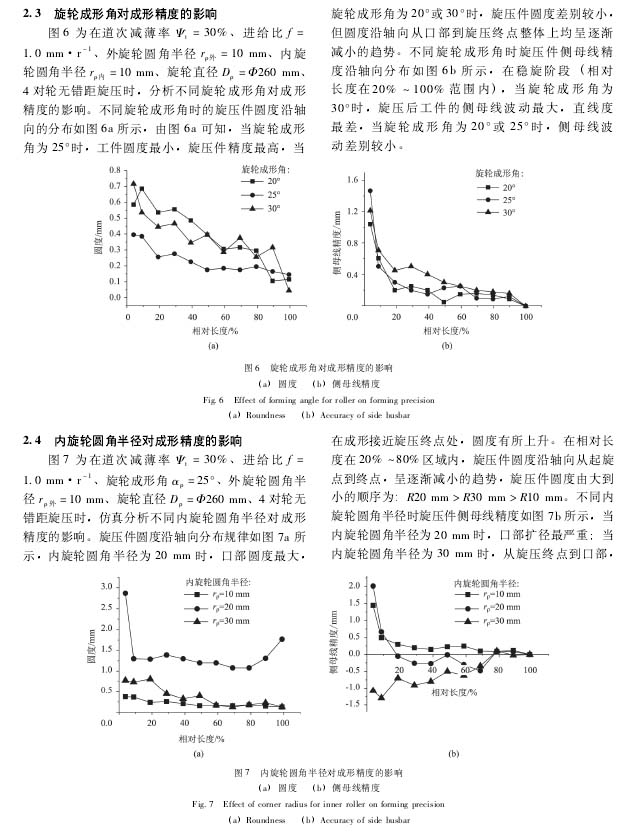

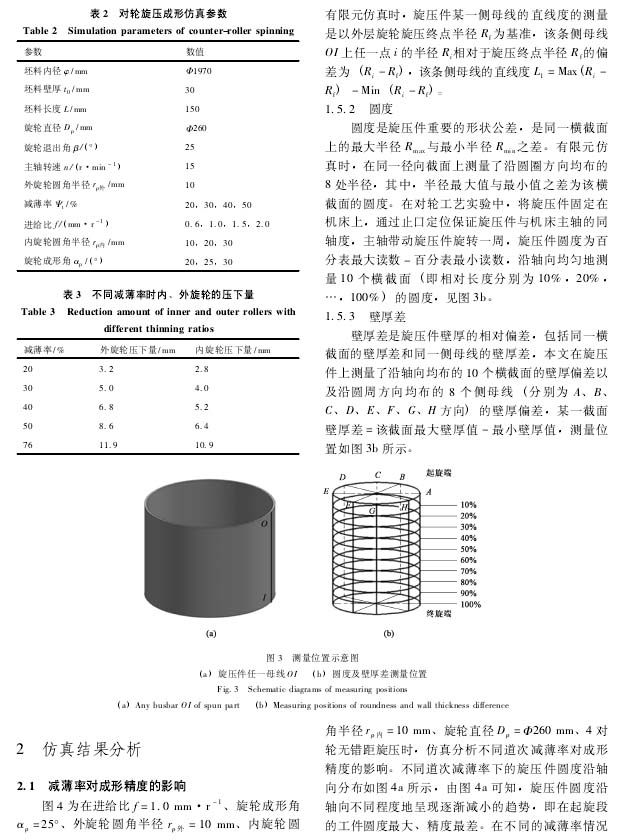

　　本文結合有限元數值模擬仿真，利用單因素法分析了不同工藝參數對成形精度的影響，分析結果表明:道次減薄率為30%時，旋壓件圓度最小，道次減薄率在20%一30%時，旋壓件側母線精度最高，因此，對輪旋壓道次減薄率應控制在30%左右;隨著進給比增大，旋壓件直線度越好，適當提高進給比，可提高工件圓度精度;在整個成形過程中，當旋輪成形角為25o時，旋壓件圓度和側母線波動較小成形精度高;內旋輪圓角半徑為10 mm時，旋壓件圓度和側母線波動幅度最小。

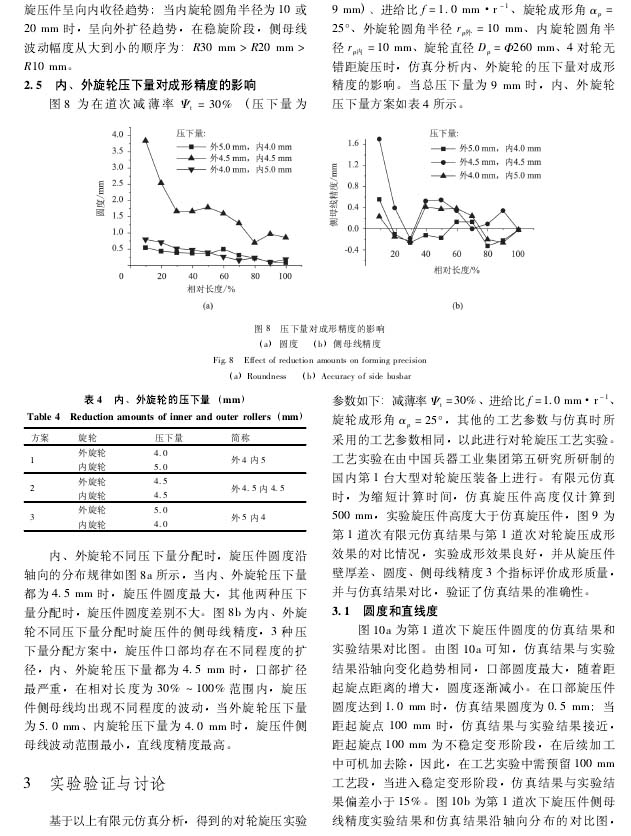

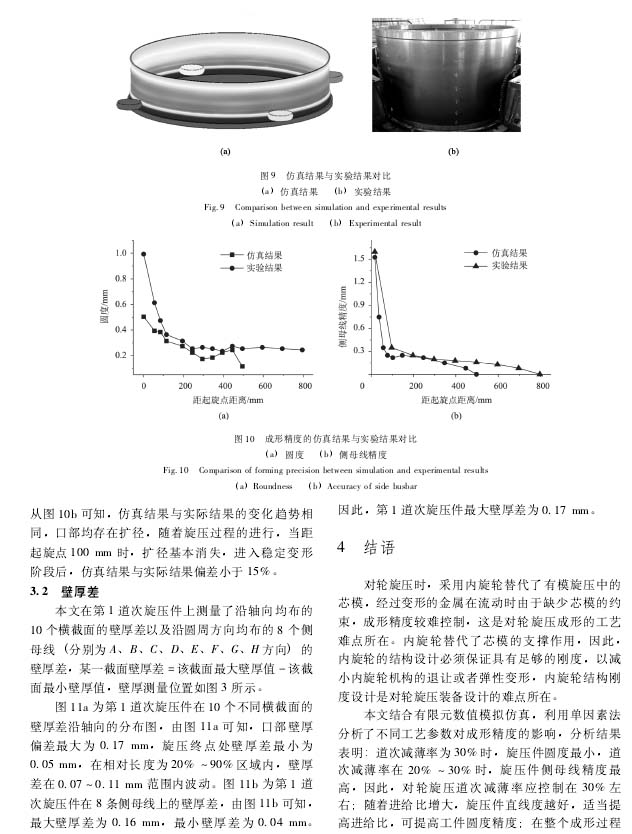

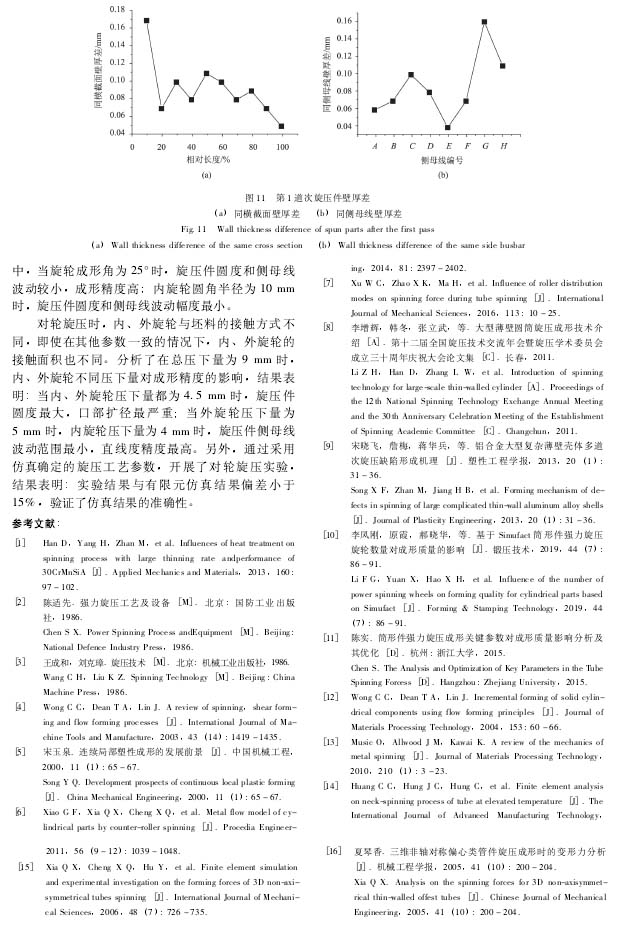

　　對輪旋壓時，內、外旋輪與坯料的接觸方式不同，即使在其他參數一致的情況下，內、外旋輪的接觸面積也不同。分析了在總壓下量為9 mm時，內、外旋輪不同壓下量對成形精度的影響，結果表明:當內、外旋輪壓下量都為4. 5 mm時，旋壓件圓度最大，口部擴徑最嚴重;當外旋輪壓下量為5 mm時，內旋輪壓下量為4 mm時，旋壓件側母線波動范圍最小，直線度精度最高。另外，通過采用仿真確定的旋壓工藝參數，開展了對輪旋壓實驗，結果表明:實驗結果與有限元仿真結果偏差小于15%，驗證了仿真結果的準確性。
