【作 者】張靜;張延珍;郭敏鴿

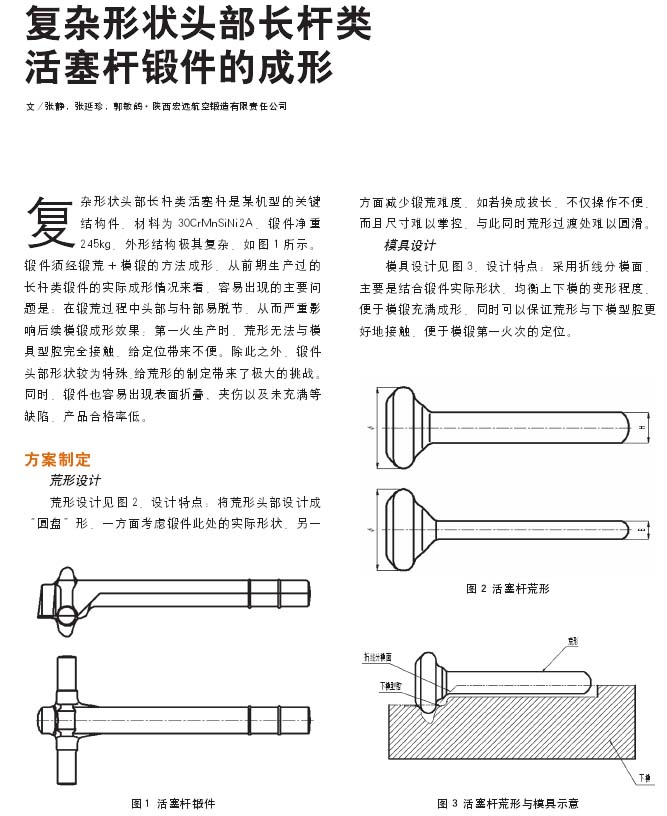

　　復(fù)雜形狀頭部長(zhǎng)桿類活塞桿是某機(jī)型的關(guān)鍵結(jié)構(gòu)件，材料為30CrMnSiNi2A。鍛件凈重245kg，外形結(jié)構(gòu)極其復(fù)雜，如圖1所示。

　　鍛件須經(jīng)鍛荒+模鍛的方法成形。從前期生產(chǎn)過(guò)的長(zhǎng)桿類鍛件的實(shí)際成形情況來(lái)看，容易出現(xiàn)的主要問(wèn)題是:在鍛荒過(guò)程中頭部與桿部易脫節(jié)。從而嚴(yán)重影響后續(xù)模鍛成形效果：第一火生產(chǎn)時(shí)，荒形無(wú)法與模具型腔完全接觸，給定位帶來(lái)不便。除此之外，鍛件頭部形狀較為特殊，給荒形的制定帶來(lái)了極大的挑戰(zhàn)。

　　同時(shí)鍛件也容易出現(xiàn)表面折疊、夾傷以及未充滿等缺陷，產(chǎn)品合格率低。

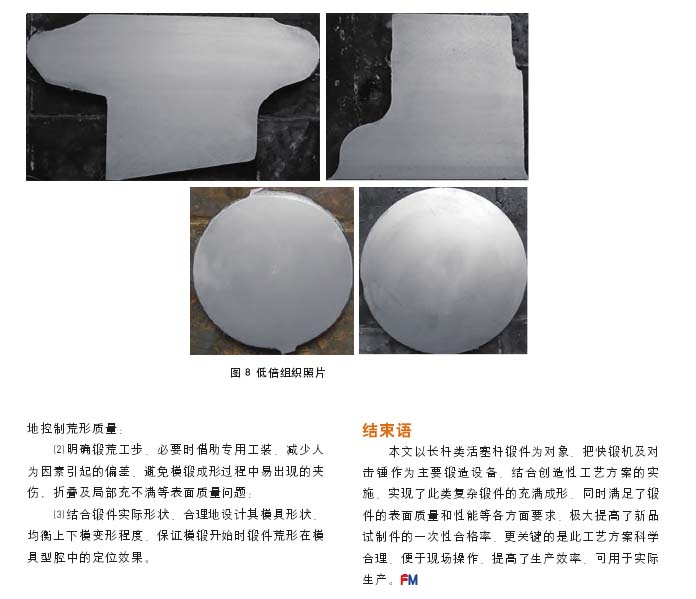

　　【結(jié)束語(yǔ)】

　　本文以長(zhǎng)桿類活塞桿鍛件為對(duì)象，把快鍛機(jī)及對(duì)擊錘作為主要鍛造設(shè)備。結(jié)合創(chuàng)造性工藝方案的實(shí)施，實(shí)現(xiàn)了此類復(fù)雜鍛件的充滿成形。同時(shí)滿足了鍛件的表面質(zhì)量和性能等各方面要求，極大提高了新品試制件的一次性合格率。更關(guān)鍵的是此工藝方案科學(xué)合理，便于現(xiàn)場(chǎng)操作，提高了生產(chǎn)效率，可用于實(shí)際生產(chǎn)。

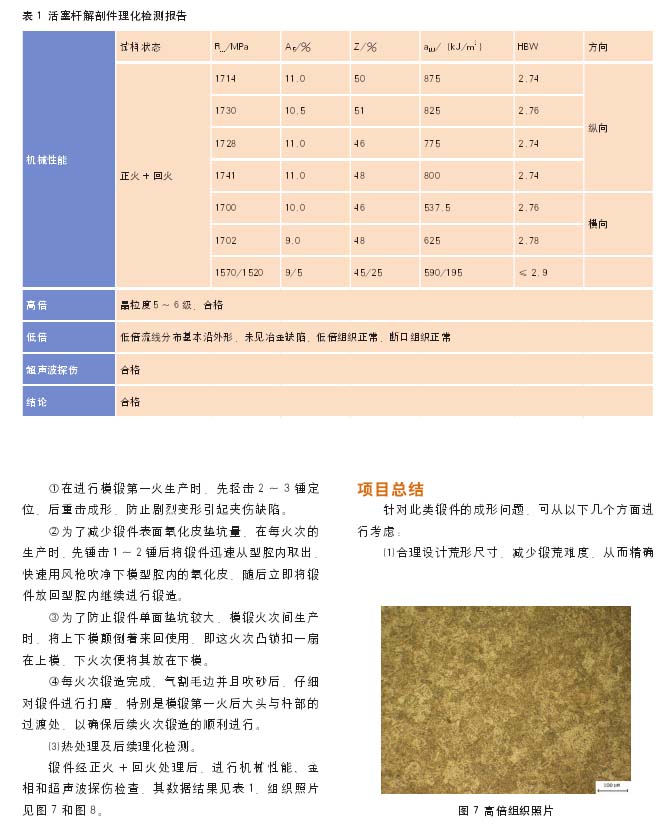

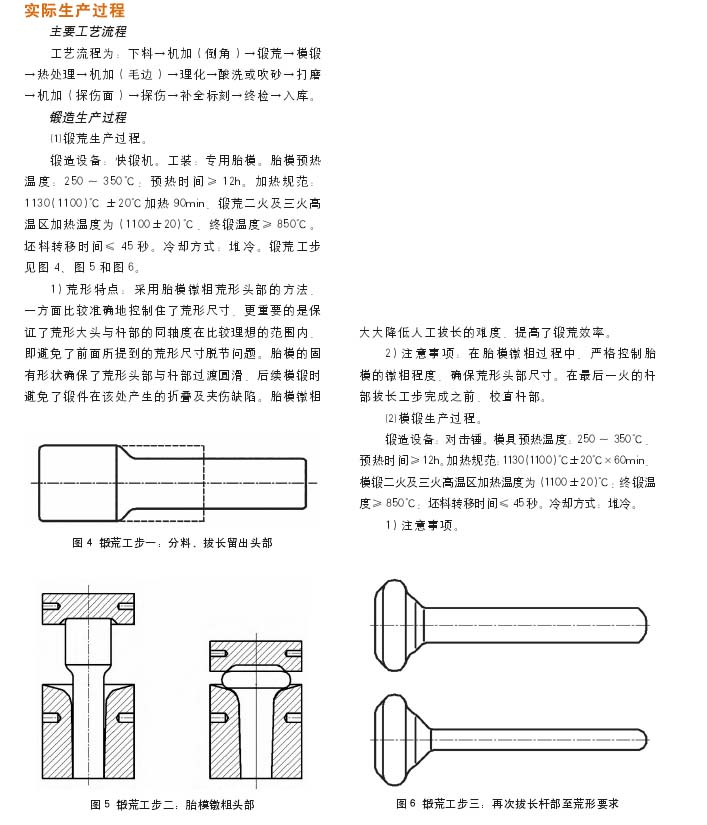

　　以下是正文：
