【作 者】羅靜;康先強

　　【前 言】

　　錐齒輪機床銑齒切削力研究一直是切削過程研究的重點問題，同時也是銑齒振動刀具磨損、工藝參數優化等研究的基礎。目前對銑齒切削力建模的方法主要包括3種:一是根據金屬切削理論，將切削力表達為進給量、主軸轉速和背吃刀量等加工參數的函數，但這種方法需要進行大量的正交實驗，確定加工參數前面的系數;二是機械模型，將刀具切削刃沿軸向進行離散，對離散后的微段切削刃進行求解，對微段切削刃積分即可求解出刀具上的切削力;三是根據簡化切削力模型，將切削力當作切削面積和切削力系數的乘積，其中切削力系數由刀具材料和齒坯材料決定。

　　對于上述模型，國外Yang Y[1]、 Pradeep K B[2]、Korkut I[3]等學者分別對其進行了相應的應用。Andersson C[4]建立了一種適用于多齒加工的切削力模型，對各參數與總切削力之間的影響進行了分析。國內賈新杰[5]通過正交實驗標定銑削力系數，并對瞬時切削面積進行推導，建立了成形法加工螺旋錐齒輪大輪切削力模型，但銑削力系數是通過正交實驗進行標定，應用效率需要進一步提高。王勇[6]采用切人法加工螺旋錐齒輪大輪的原理，推導了齒坯、刀具和機床坐標系的關系模型。石銳[7]等人根據材料Johnson-Cook本構方程和斜角切削理論，對剪切區的剪切應力進行計算，并結合瞬時切削面積構建展成法粗銑小輪的銑削力模型。Zheng F Y[8]等人對展成法加工螺旋錐齒輪過程中的未變形切屑面積進行了歸納總結，在此基礎上提出了一種高效、準確的面銑切削力預測模型。

　　本文通過推導成形法銑齒過程中的瞬時未變形切削面積，結合剪切區應力計算結果，構建了成形法加工螺旋錐齒輪大輪的瞬時切削力模型，并設計實驗對理論模型進行了驗證。

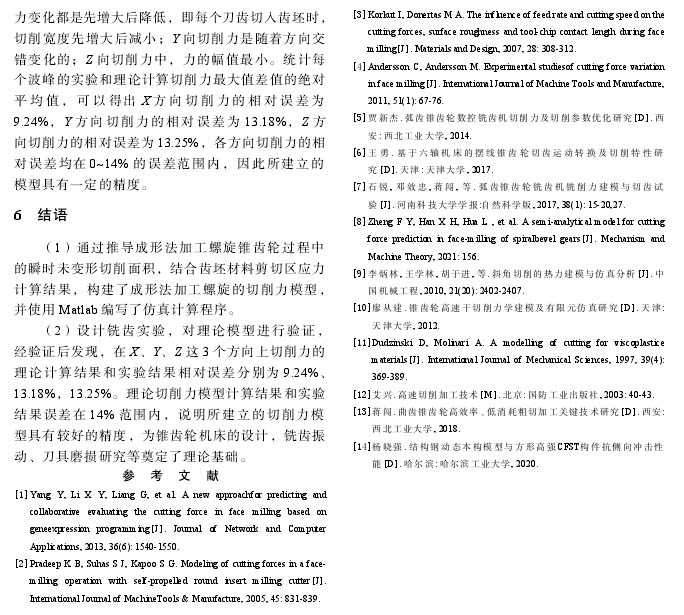

　　【結 語】

　　(1)通過推導成形法加工螺旋錐齒輪過程中的瞬時未變形切削面積，結合齒坯材料剪切區應力計算結果，構建了成形法加工螺旋的切削力模型，并使用Matlab編寫了仿真計算程序。

　　(2)設計銑齒實驗，對理論模型進行驗證，經驗證后發現，在X,  Y, Z這3個方向上切削力的理論計算結果和實驗結果相對誤差分別為9.24% ,13.18%, 13.25%。理論切削力模型計算結果和實驗結果誤差在14%范圍內，說明所建立的切削力模型具有較好的精度，為錐齒輪機床的設計，銑齒振動、刀具磨損研究等奠定了理論基礎。

　　以下是正文：
