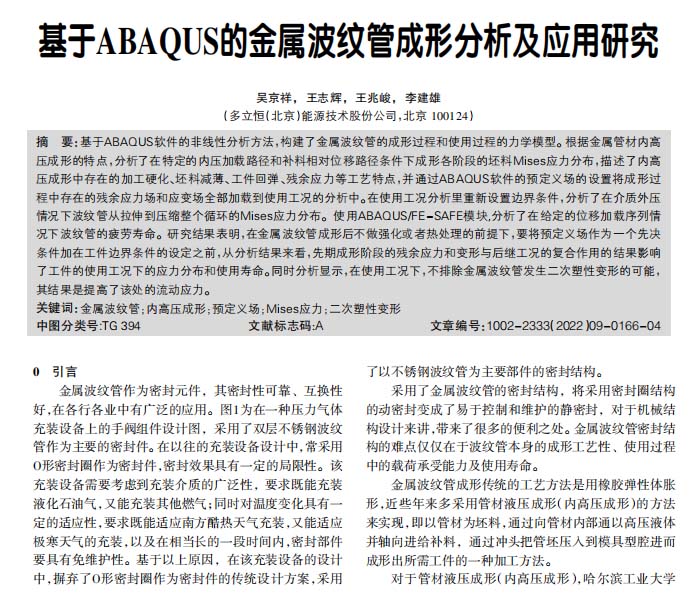

【作 者】吳京祥;王志輝;王兆峻;李建雄

　　【前 言】

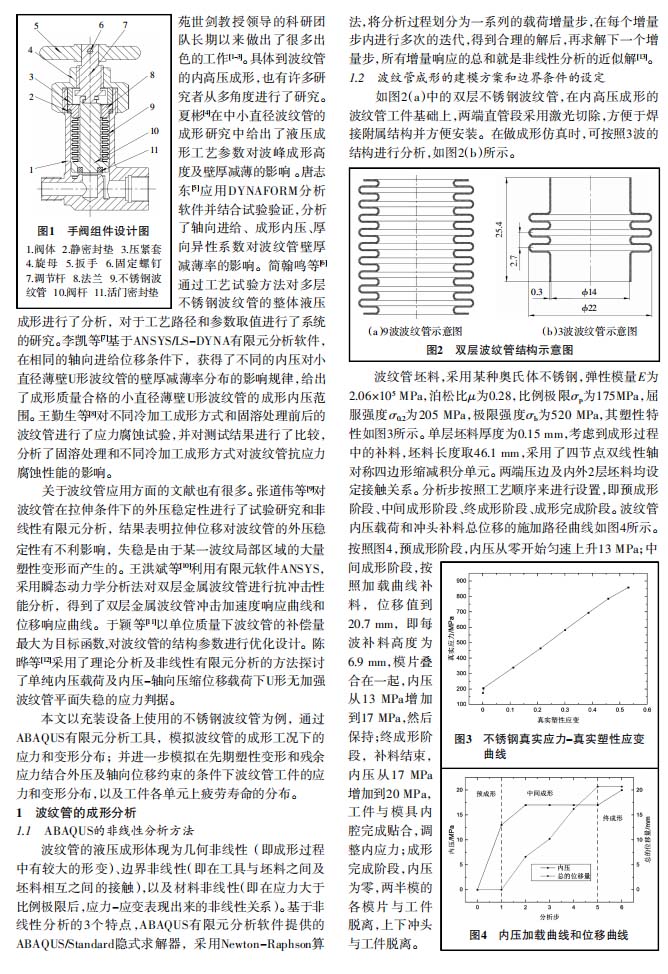

　　金屬波紋管作為密封元件，其密封性可靠、互換性好，在各行各業中有廣泛的應用。圖1為在一種壓力氣體充裝設備上的手閥組件設計圖，采用了雙層不銹鋼波紋管作為主要的密封件。在以往的充裝設備設計中，常采用O形密封圈作為密封件，密封效果具有一定的局限性。該充裝設備需要考慮到充裝介質的廣泛性，要求既能充裝液化石油氣，又能充裝其他燃?xì)?；同時對溫度變化具有一定的適應性，要求既能適應南方酷熱天氣充裝，又能適應極寒天氣的充裝，以及在相當長的一段時間內，密封部件要具有免維護性。基于以上原因，在該充裝設備的設計中，摒棄了O形密封圈作為密封件的傳統設計方案，采用了以不銹鋼波紋管為主要部件的密封結構。

　　采用了金屬波紋管的密封結構，將采用密封圈結構的動密封變成了易于控制和維護的靜密封，對于機械結構設計來講，帶來了很多的便利之處。金屬波紋管密封結構的難點僅僅在于波紋管本身的成形工藝性、使用過程中的載荷承受能力及使用壽命。

　　金屬波紋管成形傳統的工藝方法是用橡膠彈性體脹形，近些年來多采用管材液壓成形（內高壓成形）的方法來實現，即以管材為坯料，通過向管材內部通以高壓液體并軸向進給補料，通過沖頭把管坯壓入到模具型腔進而成形出所需工件的一種加工方法。

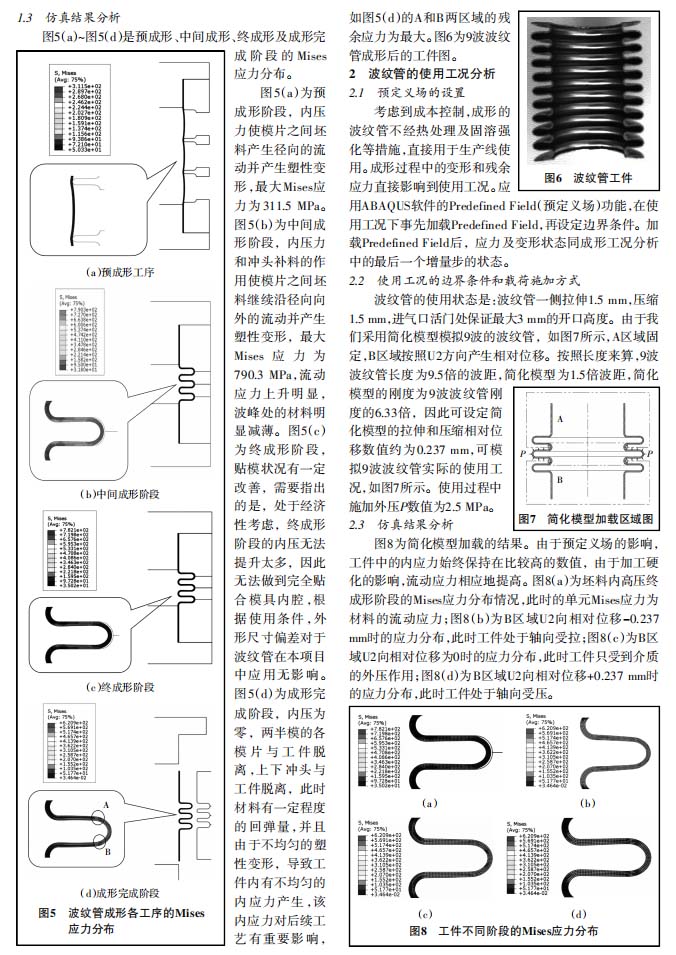

　　本文以充裝設備上使用的不銹鋼波紋管為例，通過ABAQUS有限元分析工具，模擬波紋管的成形工況下的應力和變形分布；并進一步模擬在先期塑性變形和殘余應力結合外壓及軸向位移約束的條件下波紋管工件的應力和變形分布，以及工件各單元上疲勞壽命的分布。

　　【結 論】

　　1）本文系統地應用ABAQUS有限元分析工具，分析了金屬波紋管的成形工況、使用工況，并且借助ABAQUS/FE-SAFE模塊進行了疲勞壽命的分析，為該類工件的相關設計提供了一條有效途徑。

　　2）通過本文分析可知，金屬波紋管的內高壓成形工藝影響了波紋管的流動應力和殘余應力；在波紋管使用工況下的應力分析和疲勞分析要充分考慮到加工硬化、殘余應力，以及成形過程中壁厚減薄量等因素。

　　3）在金屬波紋管成形后不做強化或者熱處理的前提下，要將預定義場作為一個先決條件加在工件邊界條件的設定之前。從分析結果來看，先期成形階段的殘余應力和變形與后續工況的復合作用的結果影響了工件的使用工況下的應力分布和使用壽命。

　　4）在使用工況下，不排除金屬波紋管發生二次塑性變形的可能，其結果是提高了該處的流動應力。

　　以下是正文：
