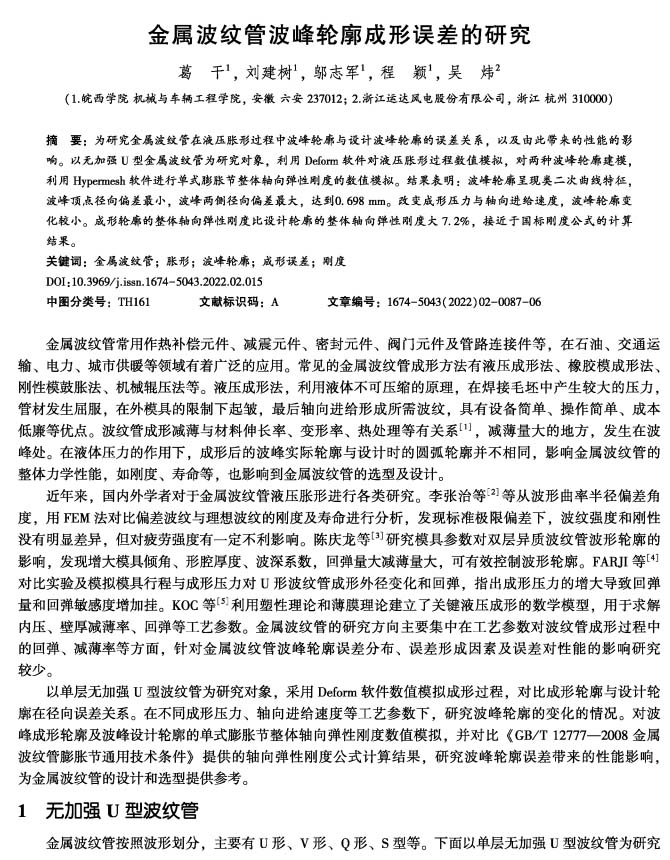

【作 者】葛干;劉建樹;鄔志軍;程穎;吳煒

　　【引 言】

　　金屬波紋管常用作熱補償元件、減震元件、密封元件、閥門元件及管路連接件等，在石油、交通運輸、電力、城市供暖等領域有著廣泛的應用。常見的金屬波紋管成形方法有液壓成形法、橡膠模成形法、剛性模鼓脹法、機械輻壓法等。液壓成形法，利用液體不可壓縮的原理，在焊接毛坯中產生較大的壓力， 管材發生屈服，在外模具的限制下起皺，最后軸向進給形成所需波紋，具有設備簡單、操作簡單、成本低廉等優點。波紋管成形減薄與材料伸長率、變形率、熱處理等有關系⑴，減薄量大的地方，發生在波峰處。在液體壓力的作用下，成形后的波峰實際輪廓與設計時的圓弧輪廓并不相同，影響金屬波紋管的整體力學性能，如剛度、壽命等，也影響到金屬波紋管的選型及設計。

　　近年來，國內外學者對于金屬波紋管液壓脹形進行各類研究。李張治等閔等從波形曲率半徑偏差角度，用FEM法對比偏差波紋與理想波紋的剛度及壽命進行分析，發現標準極限偏差下，波紋強度和剛性沒有明顯差異，但對疲勞強度有一定不利影響。陳慶龍等⑶研究模具參數對雙層異質波紋管波形輪廓的影響，發現增大模具傾角、形腔厚度、波深系數，回彈量大減薄量大，可有效控制波形輪廓。FARJI等⑷對比實驗及模擬模具行程與成形壓力對U形波紋管成形外徑變化和回彈，指出成形壓力的增大導致回彈量和回彈敏感度增加掛。KOC等⑸利用塑性理論和薄膜理論建立了關鍵液壓成形的數學模型，用于求解內壓、壁厚減薄率、回彈等工藝參數。金屬波紋管的研究方向主要集中在工藝參數對波紋管成形過程中的回彈、減薄率等方面，針對金屬波紋管波峰輪廓誤差分布、誤差形成因素及誤差對性能的影響研究較少。

　　以單層無加強U型波紋管為研究對象，采用Deform軟件數值模擬成形過程，對比成形輪廓與設計輪廓在徑向誤差關系。在不同成形壓力、軸向進給速度等工藝參數下，研究波峰輪廓的變化的情況。對波峰成形輪廓及波峰設計輪廓的單式膨脹節整體軸向彈性剛度數值模擬，并對比《GB/T 12777—2008金屬波紋管膨脹節通用技術條件》提供的軸向彈性剛度公式計算結果，研究波峰輪廓誤差帶來的性能影響,為金屬波紋管的設計和選型提供參考。

　　【結 語】

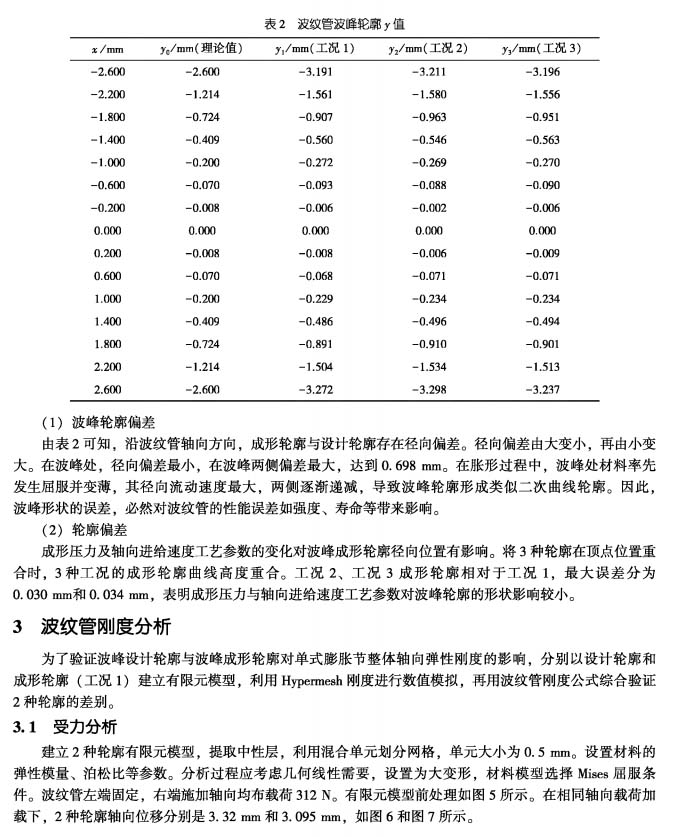

　　(1)利用Deform進行脹形過程數值模擬，脹形后的波峰實際輪廓從波峰頂點向兩側，垂直誤差逐漸增大，最大垂直偏差0. 698 mm。

　　(2)在成形過程中，波峰處率先發生屈服變薄，其徑向流動速度較大，兩側逐漸遞減，導致波峰輪廓形成類似二次曲線輪廓。

　　(3)脹形壓力及軸向進給速度工藝參數的變化對波峰實際脹形輪廓影響較小。

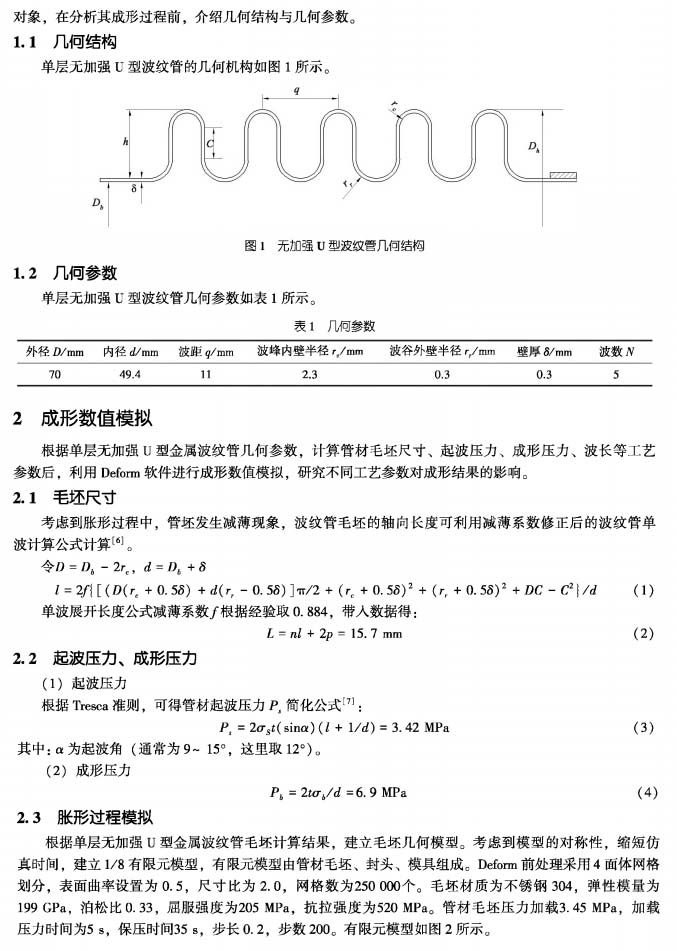

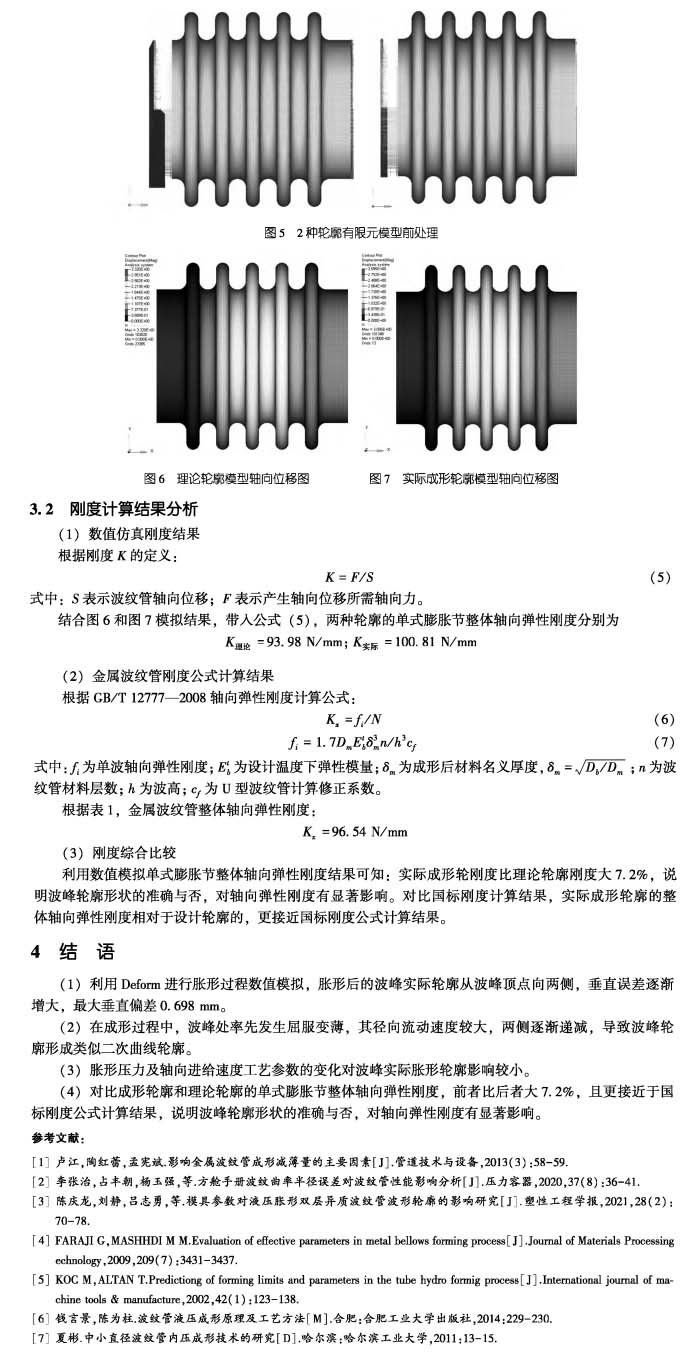

　　(4)對比成形輪廓和理論輪廓的單式膨脹節整體軸向彈性剛度，前者比后者大7. 2%, 且更接近于國標剛度公式計算結果，說明波峰輪廓形狀的準確與否，對軸向彈性剛度有顯著影響。
