【作 者】閆飛宇;查光成;黃奕;張晨;查威

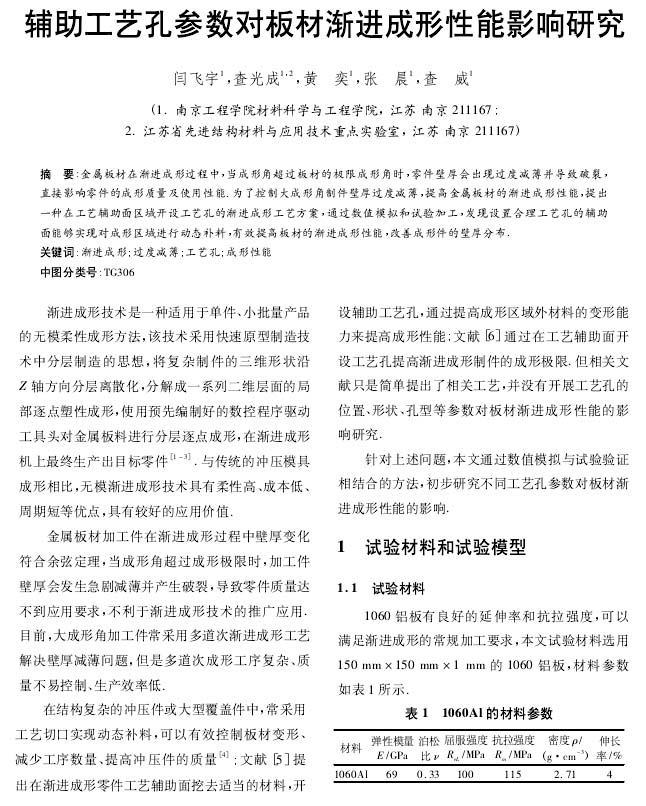

　　漸進成形技術是一種適用于單件、小批量產品的無模柔性成形方法，該技術采用快速原型制造技術中分層制造的思想，將復雜制件的三維形狀沿Z軸方向分層離散化，分解成一系列二維層面的局部逐點塑性成形，使用預先編制好的數控程序驅動工具頭對金屬板料進行分層逐點成形，在漸進成形機上最終生產出目標零件[1 -3].與傳統的沖壓模具成形相比，無模漸進成形技術具有柔性高、成本低、周期短等優點，具有較好的應用價值.

　　金屬板材加工件在漸進成形過程中壁厚變化符合余弦定理，當成形角超過成形極限時，加工件壁厚會發生急劇減薄并產生破裂，導致零件質量達不到應用要求，不利于漸進成形技術的推廣應用.目前，大成形角加工件常采用多道次漸進成形工藝解決壁厚減薄問題，但是多道次成形工序復雜、質量不易控制、生產效率低.

　　在結構復雜的沖壓件或大型覆蓋件中，常采用工藝切口實現動態補料，可以有效控制板材變形、減少工序數量、提高沖壓件的質量[4];文獻[5]提出在漸進成形零件工藝輔助面挖去適當?shù)牟牧?，開設輔助工藝孔，通過提高成形區域外材料的變形能力來提高成形性能;文獻[[6]通過在工藝輔助面開設工藝孔提高漸進成形制件的成形極限.但相關文獻只是簡單提出了相關工藝，并沒有開展工藝孔的位置、形狀、孔型等參數對板材漸進成形性能的影響研究.

　　針對上述問題，本文通過數值模擬與試驗驗證相結合的方法，初步研究不同工藝孔參數對板材漸進成形性能的影響.

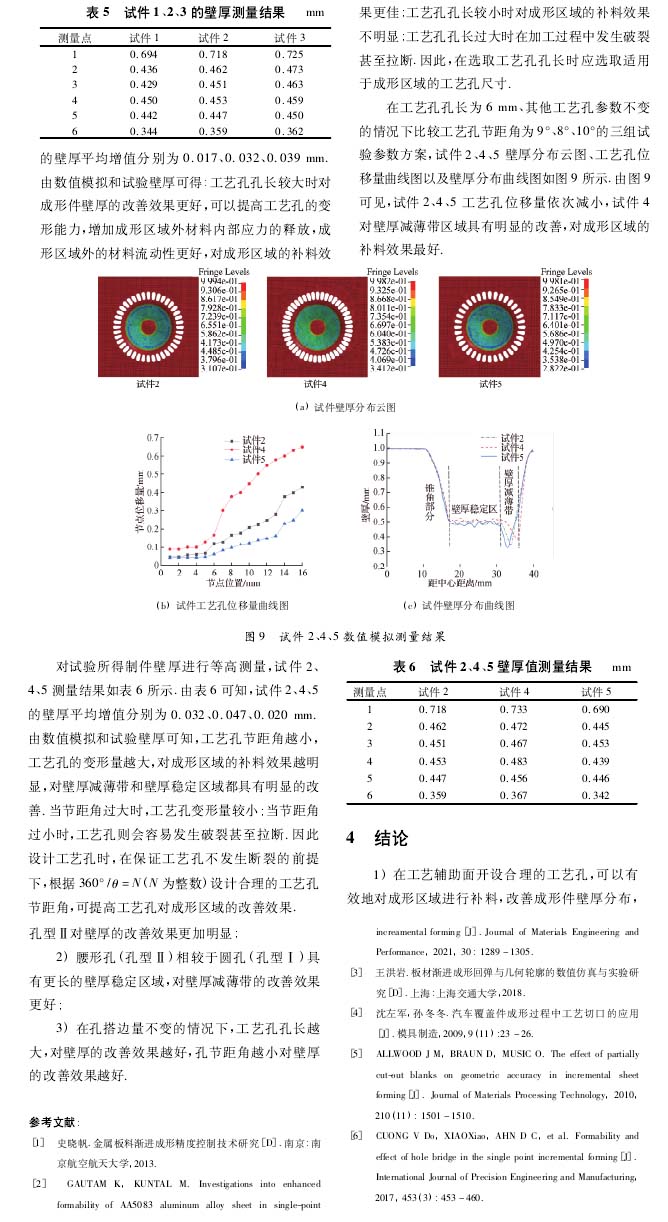

　　【結 論】

　　1）在工藝輔助面開設合理的工藝孔，可以有效地對成形區域進行補料，改善成形件壁厚分布，孔型II對壁厚的改善效果更加明顯;

　　2）腰形孔(孔型Ⅱ)相較于圓孔(孔型Ⅰ)具有更長的壁厚穩定區域，對壁厚減薄帶的改善效果更好;

　　3）在孔搭邊量不變的情況下，工藝孔孔長越大，對壁厚的改善效果越好，孔節距角越小對壁厚的改善效果越好.
