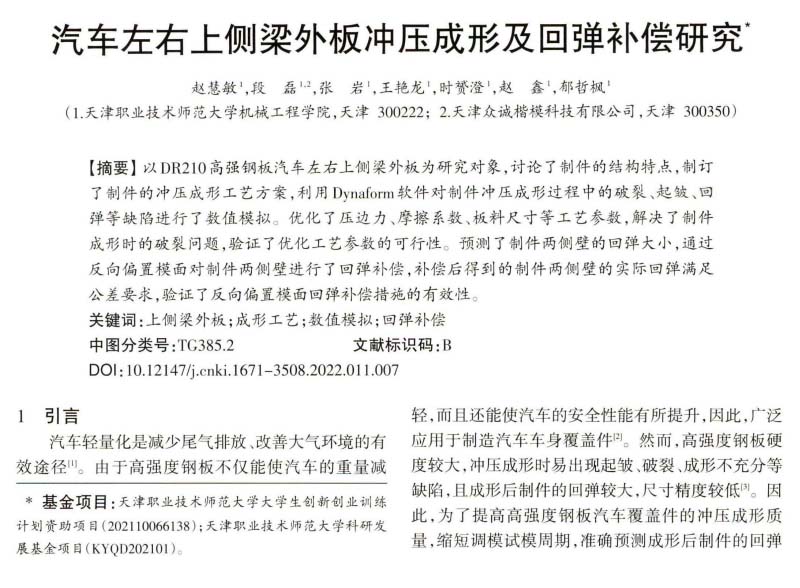

【作 者】趙慧敏;段磊;張巖;王艷龍;時赟澄;趙鑫;郁哲楓

　　汽車輕量化是減少尾氣排放、改善大氣環境的有效途徑。由于高強度鋼板不僅能使汽車的重量減輕，而且還能使汽車的安全性能有所提升，因此，廣泛應用于制造汽車車身覆蓋件。然而，高強度鋼板硬度較大，沖壓成形時易出現起皺、破裂、成形不充分等缺陷，且成形后制件的回彈較大，尺寸精度較低。因此，為了提高高強度鋼板汽車覆蓋件的沖壓成形質量，縮短調模試模周期，準確預測成形后制件的回彈量并采取有效措施控制回彈是非常有必要的。

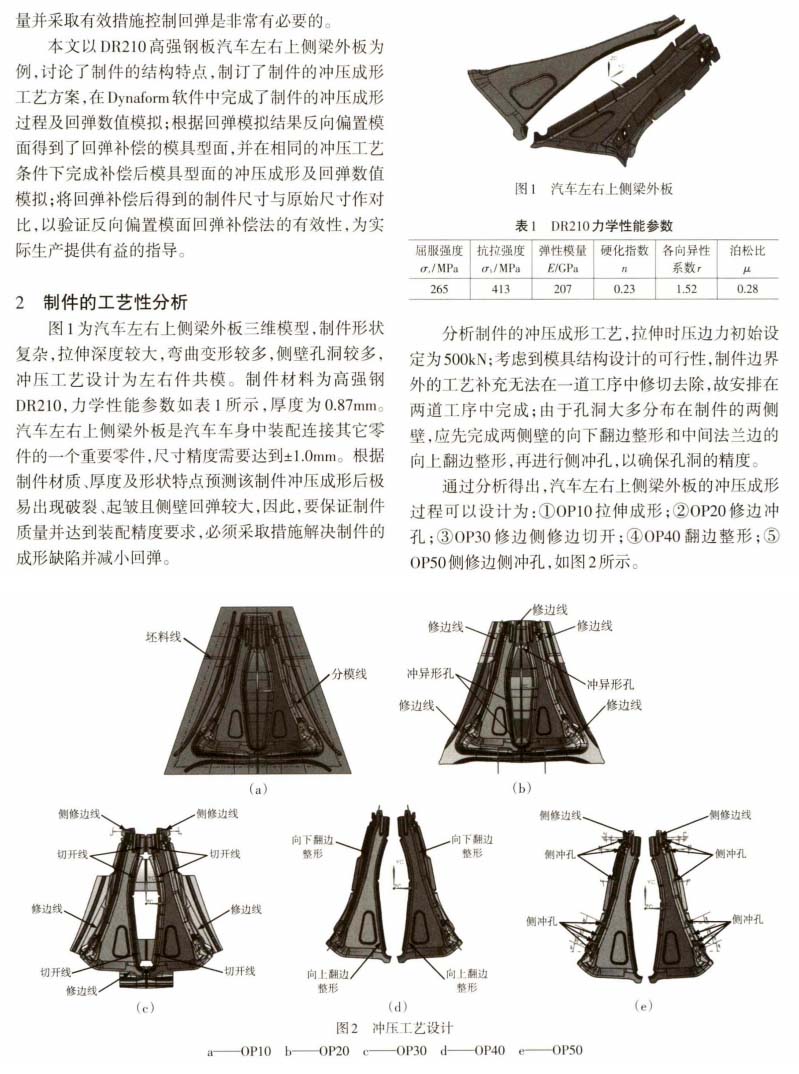

　　本文以DR210高強鋼板汽車左右上側梁外板為例，討論了制件的結構特點，制訂了制件的沖壓成形工藝方案，在Dynaform軟件中完成了制件的沖壓成形過程及回彈數值模擬；根據回彈模擬結果反向偏置模面得到了回彈補償?shù)哪＞咝兔妫⒃谙嗤臎_壓工藝條件下完成補償后模具型面的沖壓成形及回彈數值模擬；將回彈補償后得到的制件尺寸與原始尺寸作對比，以驗證反向偏置模面回彈補償法的有效性，為實際生產提供有益的指導。

　　【結 論】

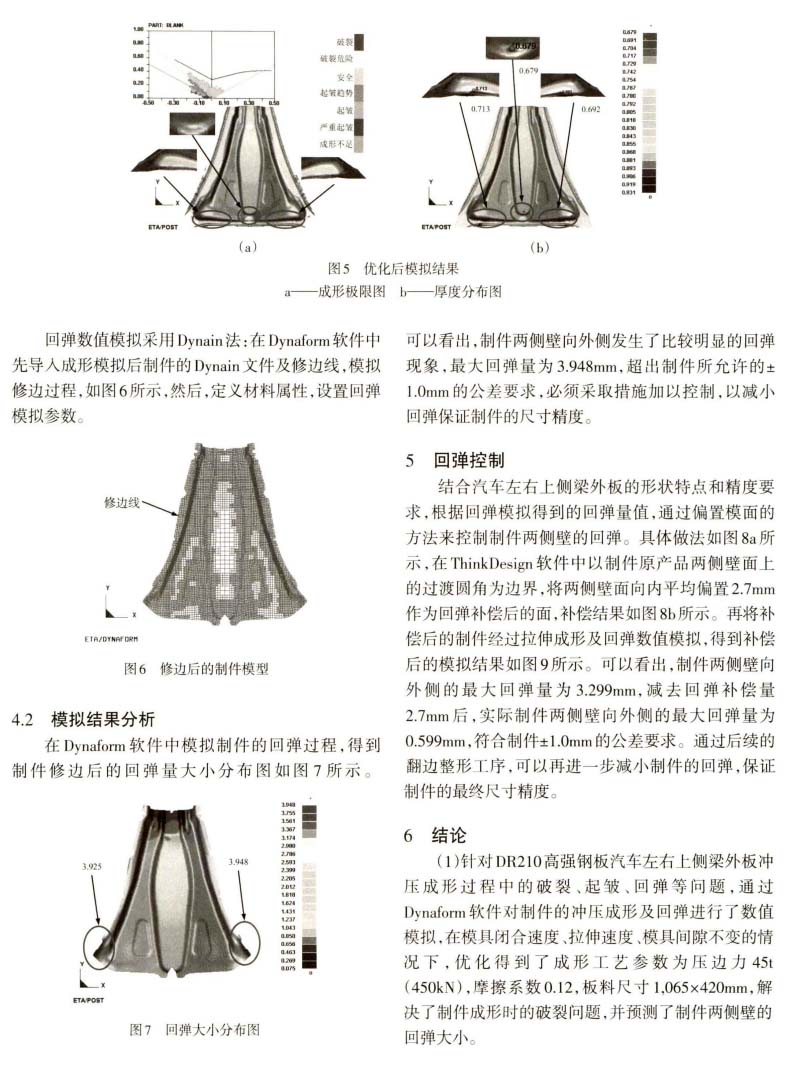

　?。?）針對DR210高強鋼板汽車左右上側梁外板沖壓成形過程中的破裂、起皺、回彈等問題，通過Dynaform軟件對制件的沖壓成形及回彈進行了數值模擬，在模具閉合速度、拉伸速度、模具間隙不變的情況下，優化得到了成形工藝參數為壓邊力45t(450kN）,摩擦系數0.12,板料尺寸1,065×420mm，解決了制件成形時的破裂問題，并預測了制件兩側壁的回彈大小。

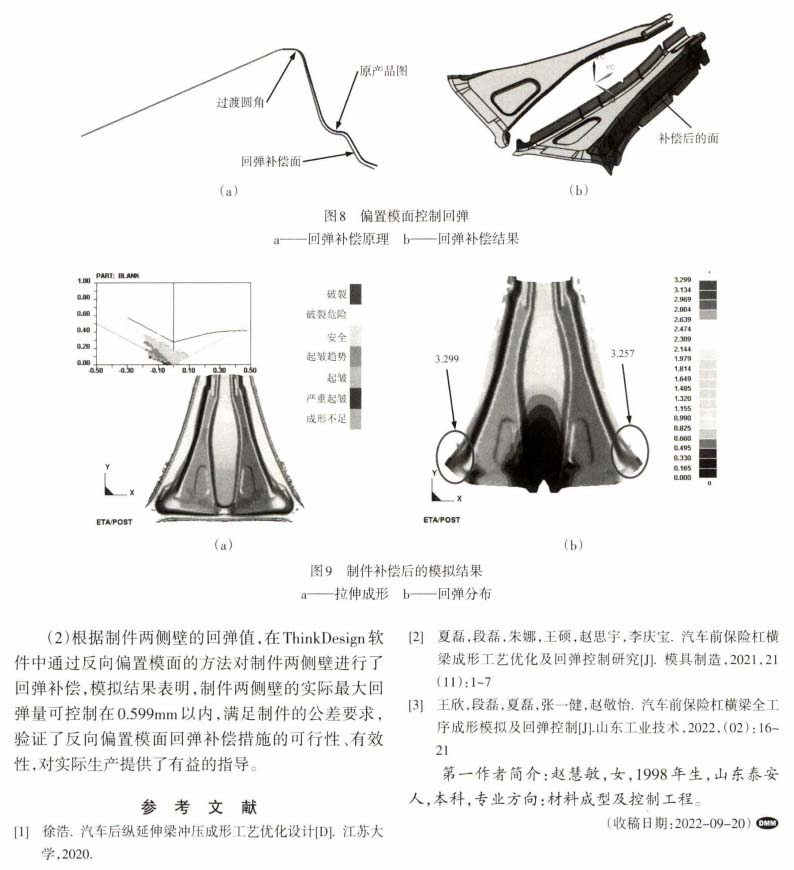

　　（2）根據制件兩側壁的回彈值，在ThinkDesign軟件中通過反向偏置模面的方法對制件兩側壁進行了回彈補償，模擬結果表明，制件兩側壁的實際最大回彈量可控制在0.599mm以內，滿足制件的公差要求，驗證了反向偏置模面回彈補償措施的可行性、有效性，對實際生產提供了有益的指導。

　　以下是正文：
