【作 者】楊志懷;魏海濤;王拴慶;劉晨榮;王文江

　　【引 言】

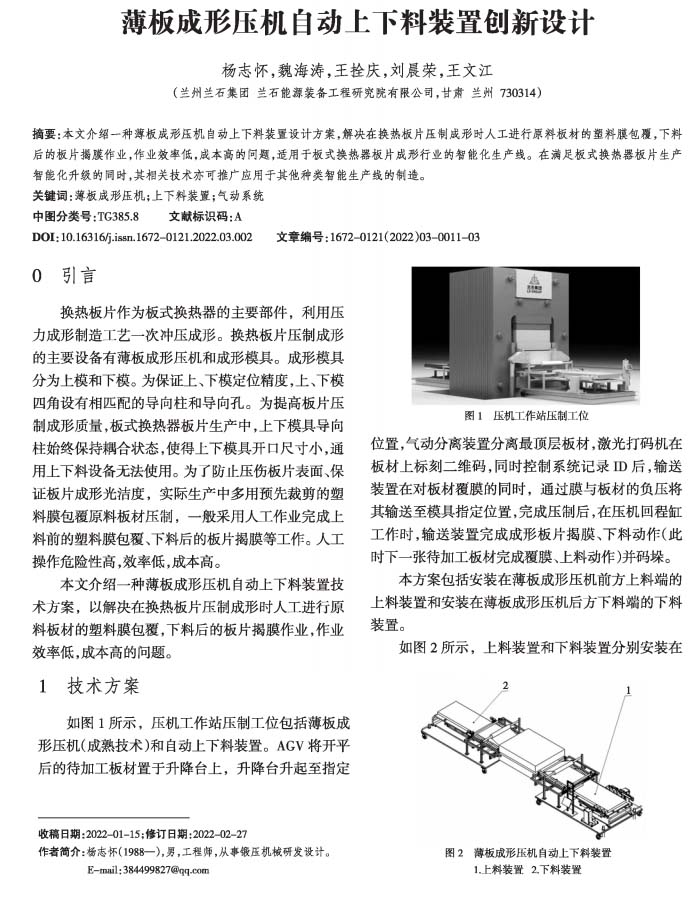

　　換熱板片作為板式換熱器的主要部件，利用壓力成形制造工藝一次沖壓成形。換熱板片壓制成形的主要設備有薄板成形壓機和成形模具。成形模具分為上模和下模。為保證上、下模定位精度，上、下模四角設有相匹配的導向柱和導向孔。為提高板片壓制成形質量，板式換熱器板片生產中，上下模具導向柱始終保持耦合狀態,使得上下模具開口尺寸小,通用上下料設備無法使用。為了防止壓傷板片表面、保證板片成形光潔度，實際生產中多用預先裁剪的塑料膜包覆原料板材壓制，一般采用人工作業完成上料前的塑料膜包覆、下料后的板片揭膜等工作。人工操作危險性高，效率低,成本高。

　　本文介紹一種薄板成形壓機自動上下料裝置技術方案，以解決在換熱板片壓制成形時人工進行原料板材的塑料膜包覆,下料后的板片揭膜作業,作業效率低，成本高的問題。

　　【結 語】

　　本文介紹了一種薄板成形壓機自動上下料裝置技術方案，可自動完成板片的打標、上下料、覆膜、揭膜以及壓制成形，技術方案適用于板式換熱器板片成形行業的智能化生產線。在滿足板式換熱器板片生產智能化升級的同時，其相關技術亦可推廣應用于其他種類智能生產線的制造。

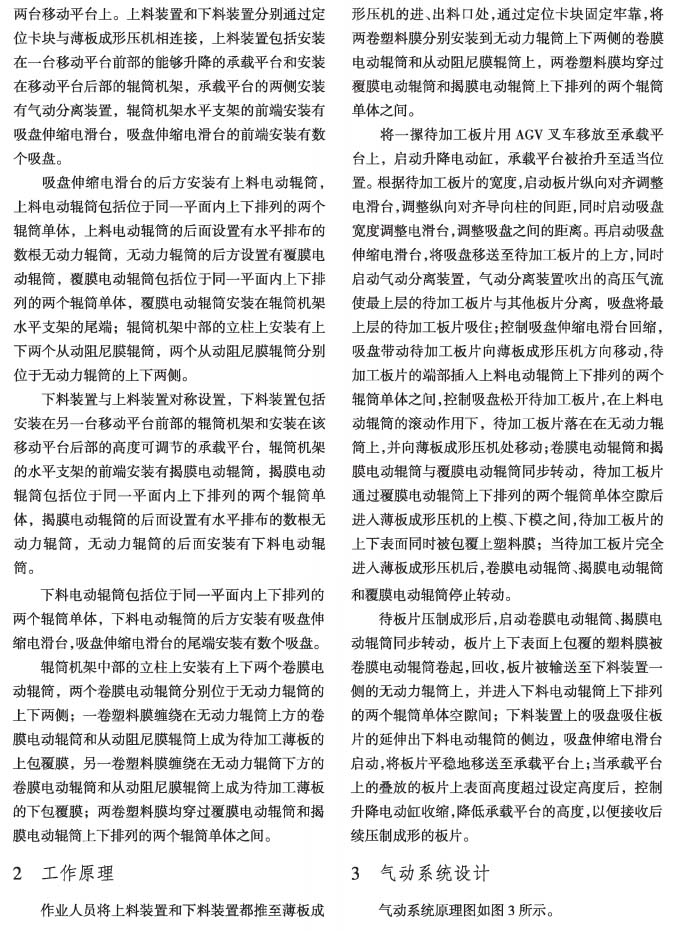

　　(1)本方案在薄板成形壓機的兩側安裝上料裝置和下料裝置，通過吸盤伸縮電滑臺、上料電動輻筒、無動力輻筒、覆膜電動輻筒、揭膜電動輻筒及下料電動輻筒實現了板片的機械自動化上料和下料作業;同時通過從動阻尼膜輻筒、覆膜電動輻筒、卷膜電動輻筒和揭膜電動輻筒實現了板片上下表面塑料膜的機械自動包覆和揭膜作業；在下料的同時可進行上料工作，工作效率高。

　　(2)本方案將塑料膜進行整卷包覆、揭膜回收,回收后的塑料膜可重復使用,節約了生產成本，避免了浪費。

　　(3)本方案利用板片縱向?qū)R調整電滑臺調整縱向?qū)R導向柱的間距，保證了板片的縱向?qū)χ卸ㄎ?提交加工效率和產品質量。

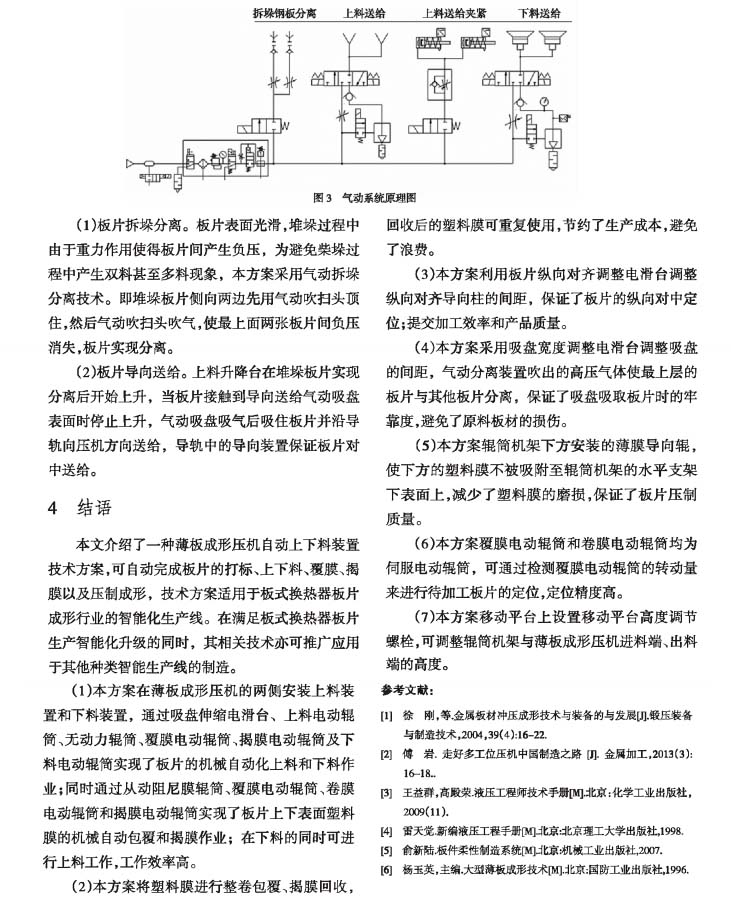

　　(4)本方案采用吸盤寬度調整電滑臺調整吸盤的間距，氣動分離裝置吹出的高壓氣體使最上層的板片與其他板片分離，保證了吸盤吸取板片時的牢靠度，避免了原料板材的損傷。

　　(5)本方案輻筒機架下方安裝的薄膜導向輻， 使下方的塑料膜不被吸附至輻筒機架的水平支架下表面上,減少了塑料膜的磨損,保證了板片壓制質量。

　　(6)本方案覆膜電動輻筒和卷膜電動輻筒均為伺服電動輾筒，可通過檢測覆膜電動輾筒的轉動量來進行待加工板片的定位,定位精度高。

　　(7)本方案移動平臺上設置移動平臺高度調節螺栓，可調整輻筒機架與薄板成形壓機進料端、出料端的高度。
