【作 者】施于慶;王曉林

　　【引 言】

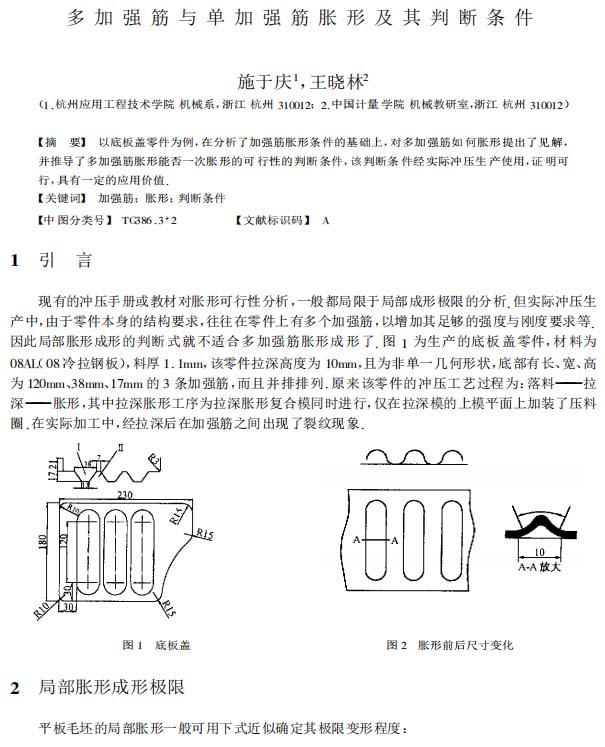

　　現有的沖壓手冊或教材對脹形可行性分析，一般都局限于局部成形極限的分析。但實際沖壓生 產中，由于零件本身的結構要求，往往在零件上有多個加強筋，以增加其足夠的強度與剛度要求等。因此局部脹形成形的判斷式就不適合多加強筋脹形成形了。圖1為生產的底板蓋零件，材料為08AL（08冷拉鋼板），料厚1.1mm，該零件拉深高度為10mm，且為非單一幾何形狀，底部有長、寬、高 為120mm、38mm、17mm的 3 條加強筋，而且并排排列。原來該零件的沖壓工藝過程為：落料—拉深—脹形，其中拉深脹形工序?yàn)槔蠲浶螐?fù)合模同時進行，僅在拉深模的上模平面上加裝了壓料圈。在實際加工中，經拉深后在加強筋之間出現了裂紋現象。

　　【結束語】

　　具有多加強筋脹形要求的沖壓零件，一般都要求進行脹形成形-本例雖然以長條梯形斷面加強筋為例進行了分析推導，但結果對同類零件作為參考，也是適用的-具有一定的實用價值。
